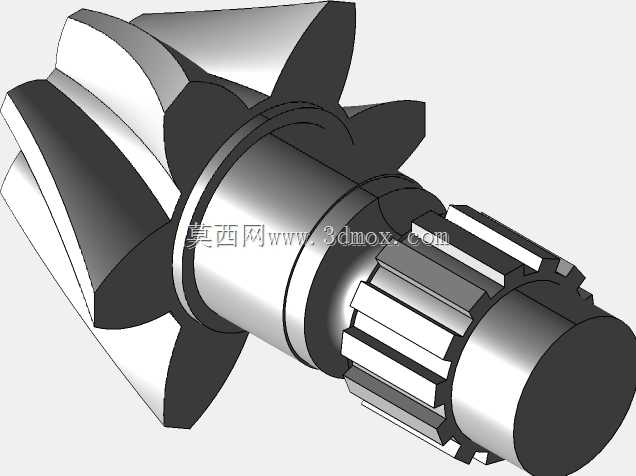

带花键轴段螺旋锥齿斜齿轮传动件

　　在重载传动工况的布局设计里，这类集成花键连接段的螺旋锥齿斜齿轮，是相交轴动力传递路径里的核心执行零件，常见于工程机械的行走驱动桥、机床主轴进给箱、农业机械的动力分动单元这类需要改变动力传输方向、同时承受交变冲击载荷的场景。不同于直齿锥齿轮仅能在低速工况下使用的局限，该齿轮的轮齿采用螺旋升角设计，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿啮合时的整齿突然撞击，从根源上降低了传动过程中的振动与噪音，能在中高速、重载的连续运转工况下保持稳定的动力输出，避免因啮合冲击带来的齿面点蚀、断齿等早期失效问题。

　　从结构设计逻辑来看，零件采用齿轮与传动轴一体化的轴齿轮布局，省去了齿轮与轴之间的键连接、过盈配合等装配环节，既减少了装配累计误差对传动精度的影响，也提升了整体结构的抗扭刚度，能承受更大的瞬时冲击扭矩。轴段末端设计的矩形花键结构，是考虑到传动系统中该零件需要与联轴器、滑动齿轮或者动力输出毂实现可滑动的动力连接，花键的多齿均匀承载特性，相比单键连接能传递更大的扭矩，同时对中性更好，保证齿轮运转时的同轴度，避免因偏心带来的运转偏载、齿面磨损不均问题。

　　设计过程中，轮齿的螺旋角参数是核心匹配项，需要配对齿轮的螺旋角大小相等、旋向相反，同时要计算轴向力的方向与大小，匹配对应轴承的轴向承载能力，避免轴向力过大导致轴承提前失效。齿向修形的细节处理也必不可少，针对满载工况下轴的挠曲变形、轴承间隙带来的齿面偏载，会对轮齿的齿向方向做微量的修鼓处理，让轮齿在受载变形后依然能保持全齿面均匀接触，避免齿端出现应力集中。齿顶部分做了合理的倒角处理，既避免装配过程中齿端磕碰伤，也能减少啮合起始阶段的动载荷冲击。

　　安装边界方面，轴段上预留的两个轴颈位置是轴承安装位，设计时需要严格控制两个轴颈的同轴度公差，以及轴颈与齿轮分度圆的径向跳动公差，通常这类重载传动齿轮的径向跳动公差会控制在0.02mm以内，端面跳动控制在0.015mm以内，保证轴承装配后齿轮的运转精度。花键部分的尺寸需要匹配配合件的内花键参数，留有合理的滑动间隙，保证花键副在传递扭矩的同时能实现轴向的微调移动，补偿传动系统中的热变形与安装误差。轮齿部分的安装空间需要预留足够的啮合间隙，同时要考虑润滑路径的布置，保证啮合齿面能持续得到润滑油的冲刷，带走啮合产生的热量与磨屑，延长零件的使用寿命。

　　在实际工况适配中，这类齿轮通常会采用渗碳淬火的热处理工艺，齿面硬度达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，也能承受冲击载荷下的芯部强度要求，避免轮齿断裂。齿面的加工精度通常会达到6级以上，满足中高速传动的平稳性要求，在闭式传动的润滑油腔中，能实现长期免维护的稳定运转，适配各类需要相交轴动力传递的机械设备传动系统。
