锥直组合齿轮传动结构装配设计

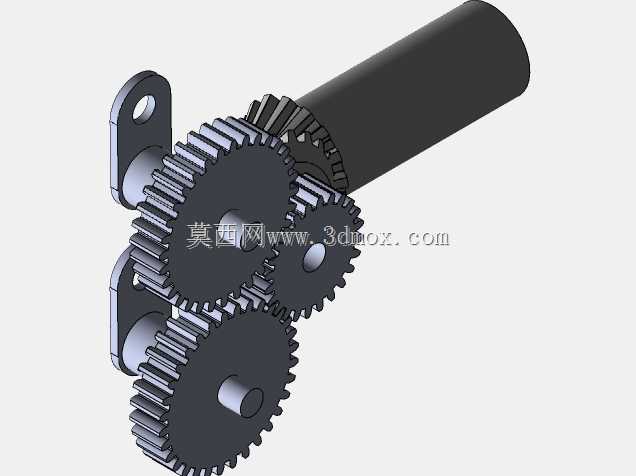

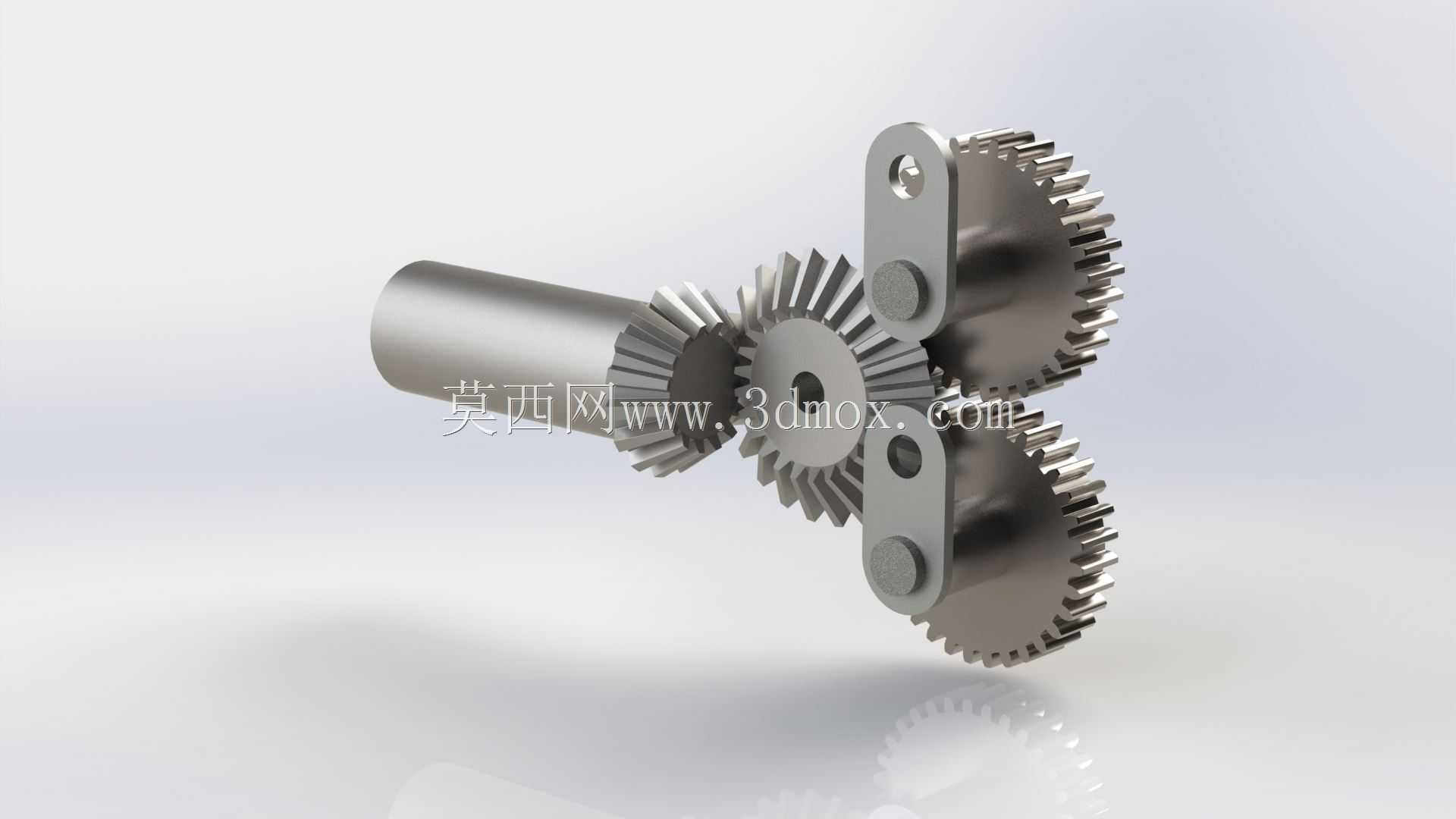

　　这套锥齿轮与直齿轮组合的传动结构，常见于需要在相交轴间完成动力换向、同时实现多路径动力分流的设备场景，比如小型轻工设备的进给机构、专用机床的辅助传动单元、自动化生产线的转角动力传输工位，都能见到这类组合结构的实际应用。不同于单一种类齿轮的传动设计，这套结构把锥齿轮的相交轴传动特性和直齿轮的平行轴传动优势结合起来，单根输入轴的动力通过锥齿轮副完成90度转向后，可同时带动三组直齿轮输出端同步动作，能在紧凑的安装空间内实现单输入多输出的动力分配，省去了额外布置多套传动单元的空间占用。从实际装配的角度看，这套结构的锥齿轮采用直齿锥齿形，加工难度低于弧齿锥齿轮，普通滚齿、插齿设备即可完成齿形加工，装配时的啮合间隙调整也更简便，

　　不需要专用的工装来完成齿面接触斑点校准，适合对传动精度要求中等、维护频次较高的民用及通用工业设备场景。配套的直齿轮采用标准渐开线直齿齿形，齿向与齿轮轴线平行，啮合过程中无轴向力产生，支撑轴承只需要承受径向载荷，可选用成本更低的深沟球轴承作为支撑件，降低整套传动单元的生产与维护成本。设计过程中，首先要根据输入轴的额定转速、传递扭矩确定锥齿轮副的模数，保证齿面接触强度和齿根弯曲强度满足负载要求，锥齿轮的节锥角需要严格按照输入轴与中间传动轴的垂直交角计算，确保啮合时齿面全齿宽接触，避免出现偏载导致的局部齿面过度磨损。中间传动轴上的锥齿轮与三个直齿轮的安装位置需要严格控制轴向定位尺寸，三个直齿轮沿中间传动轴的周向均匀分布，

　　每个直齿轮通过独立的连接臂与固定基座铰接，连接臂上的铰接孔与齿轮轴的同轴度公差需要控制在IT7级以内，避免齿轮转动时出现卡滞、啮合间隙不均的问题。安装边界方面，整套结构的输入轴为圆柱直轴，轴端预留有联轴器安装位，可通过键连接与动力源输出轴直连，输入轴的轴线与三个输出直齿轮的轴线呈空间垂直关系，三个输出直齿轮的安装端面处于同一平面，外接执行件时可直接在直齿轮的端面螺纹孔上固定连接件，不需要额外加装转角换向结构。结构的整体外轮廓没有突出的尖锐棱角，所有齿轮的齿顶圆外侧预留有足够的安全防护间隙，后期加装金属防护罩时不会与运动部件发生干涉。实际运行过程中，锥齿轮副负责把输入轴的水平转动转换为中间轴的垂直转动，

　　中间轴转动时带动三个均匀分布的直齿轮同步绕自身轴线转动，三个直齿轮的转速、转向完全一致，可同步驱动三个工位的执行元件动作，比如在小型多工位钻床的进给系统中，这套结构可同时带动三个钻头同步进给，保证三个加工孔的位置精度和进给速度一致性；在小型包装设备的分料机构中，这套结构可同时驱动三个拨料轮同步转动，实现物料的等距分流输送。齿形设计上，所有齿轮的齿顶高系数、顶隙系数均采用标准值，齿面粗糙度控制在Ra1.6以内，降低啮合过程中的摩擦损耗，齿轮材料可选用45号钢调质处理，齿面高频淬火硬度达到HRC45-50，就能满足多数通用场景的耐磨要求，如果是用于重载冲击的工况，可更换为20CrMnTi材料渗碳淬火，进一步提升齿面的承载能力。装配时需要先调整锥齿轮副的啮合间隙，通过增减中间轴处的调整垫片厚度，把锥齿轮的侧隙控制在0.1-0.2mm之间，保证转动灵活无卡滞，之后再逐一调整三个直齿轮与中间传动齿的啮合间隙，确保每个直齿轮的侧隙均匀，转动过程中无异常噪音。整套结构没有采用复杂的变位齿形设计，所有齿轮参数均符合国家标准，后期维护更换配件时可直接采购标准齿轮件替换，不需要定制特殊规格的零件，能有效降低设备的全生命周期维护成本。
