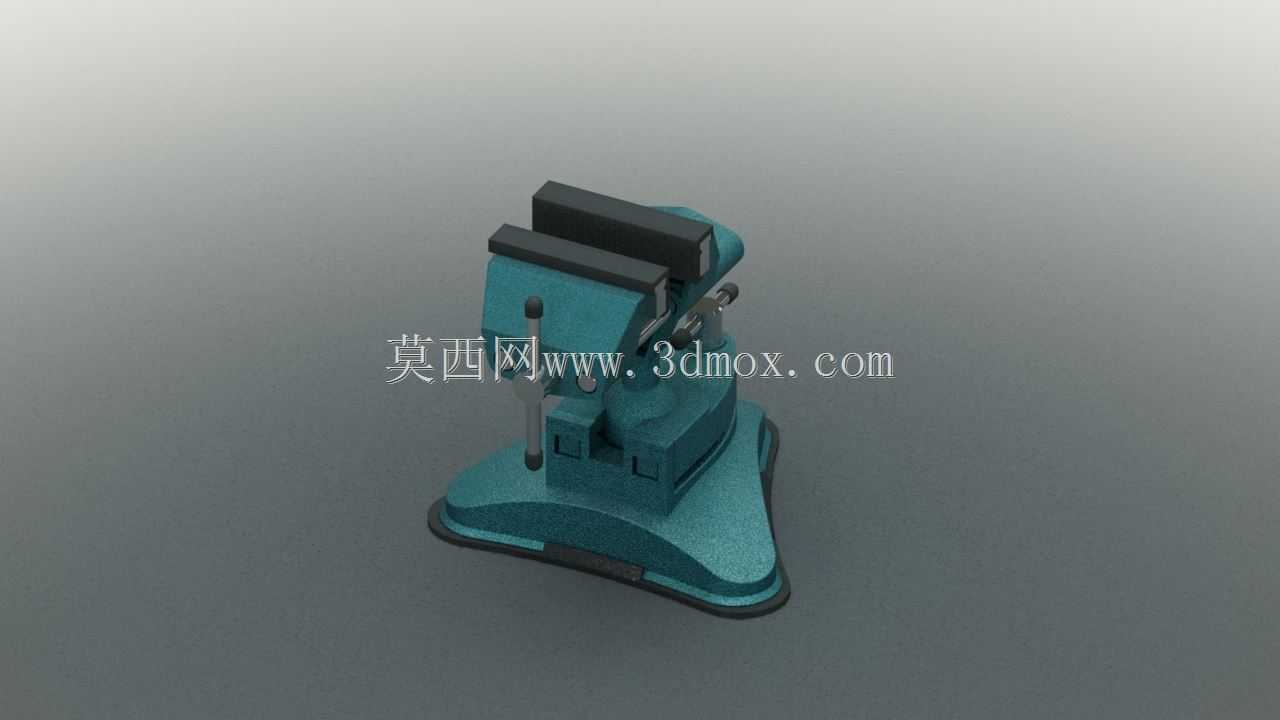

桌面可旋转式台钳夹持工装结构

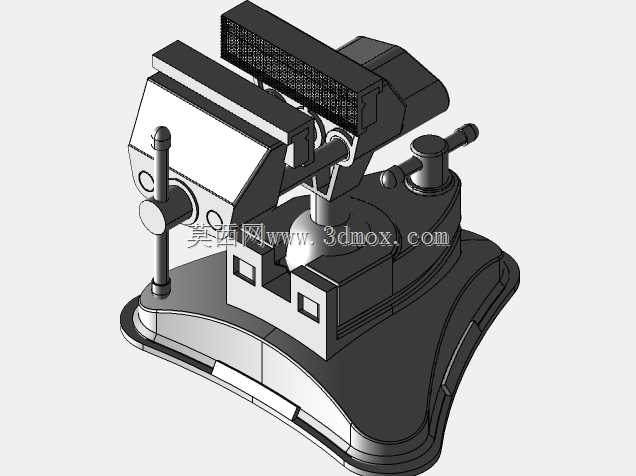

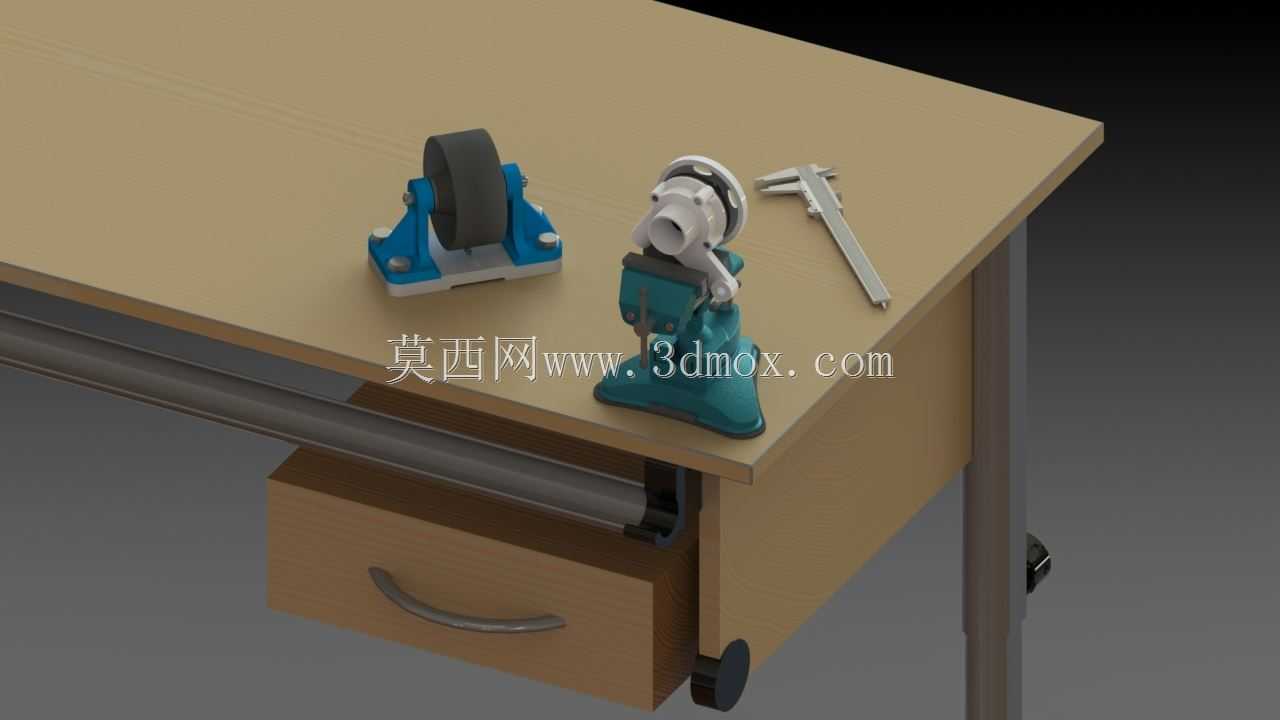

　　日常钳工修配、小型零件打磨、精密件装配场景里，这类可旋转台钳是工位上使用频率极高的夹持类工装，和传统固定式台钳不同，它的核心优势在于钳身可绕基座做水平方向的角度回转，能让操作人员不用反复松卸工件调整装夹姿态，就能适配不同角度的加工、修配、检测需求，尤其适合电子小零件修磨、模型制作、小型五金件倒角去毛刺这类需要频繁调整工件朝向的作业场景。从结构设计逻辑来看，这款台钳采用分体式基座与钳身的组合结构，基座部分预留了与工作台面的安装接口，既可以通过侧边的锁紧结构卡装在带侧边挡边的工作台沿上，也能通过底部的螺栓孔直接固定在木质或金属工作台的台面上，安装边界适配常规厚度15mm到50mm的工作台面板，不需要额外加工复杂的安装沉孔，

　　工位部署的灵活性很高。钳身的旋转机构内置了阻尼锁紧结构，调整角度时只需要松开侧边的锁紧手柄，就能将钳身转动到需要的角度，扳紧手柄后即可完全锁止回转自由度，不会在夹持受力时出现角度偏移，锁紧力可以覆盖日常小型零件加工的切削力、打磨振动力需求，不会出现夹持松动的问题。夹持 jaw 部分采用了带防滑纹路的淬火钢钳口，钳口开合行程可以覆盖0到100mm左右的工件夹持范围，针对小型圆柱形零件，钳口还预留了V型槽结构，能稳定夹持轴类、管件类零件，避免装夹时工件打滑转动。传动部分采用梯形丝杠副结构，相比普通螺纹传动，梯形丝杠的自锁性能更好，夹持工件后不会因为加工振动导致丝杠回转松夹，同时丝杠的传动阻力更小，开合钳口的操作手感更顺滑，

　　长时间使用也不会出现明显的卡滞问题。从外形尺寸来看，这款台钳整体占用工作台面的面积不大，基座投影尺寸控制在200mm见方以内，钳身最大高度不超过180mm，不会过多占用桌面的操作空间，对于小型加工工位、家用维修工作台、学校实训钳工台这类空间有限的作业场景适配性很强。在实际使用过程中，这类旋转台钳的受力设计经过了针对性优化，夹持力的作用线与基座安装面的垂直距离控制在合理范围内，装夹工件进行敲击、打磨作业时，整体的重心偏移量很小，不会出现台钳倾覆的问题，同时基座与工作台的接触位置加装了防滑胶垫，即便是采用卡装方式固定在工作台沿上，承受侧向敲击力时也不会出现基座移位的情况。和重型固定式台钳相比，这款台钳的定位偏向轻小型精密作业场景，

　　不适合用于大扭矩的重型零件装夹，但在小型零件的精细加工、装配场景下，它的角度调整便利性、安装灵活性、操作便捷性都远优于传统固定台钳，能够有效减少操作人员反复调整工件装夹位置的时间，提升小零件加工作业的效率。设计过程中针对日常使用的易损耗部位也做了结构优化，钳口部分采用可更换式结构，长期使用钳口磨损后，只需要松开固定钳口的两颗紧固螺丝就能更换新钳口，不需要整体更换台钳，降低了长期使用的维护成本；丝杠与螺母的配合位置预留了润滑脂加注空间，定期加注润滑脂就能长期保持顺滑的操作手感，避免金属干磨导致的磨损卡滞；旋转锁紧机构的锁紧手柄采用加长力臂设计，不需要借助额外工具，只用手力就能达到足够的锁紧力矩，操作门槛很低。
