第八代平板电脑外观结构三维设计

　　做消费电子结构设计这些年，平板类产品的建模始终是绕不开的练习与落地结合的典型项目，这次的第八代平板结构建模，从一开始就锚定了量产级的结构还原度，没有做夸张的概念化改动，所有曲面、按键、接口的位置都严格对标实际量产机型的装配边界。先从实际应用场景来说，这类平板的使用场景覆盖了移动办公、影音娱乐、手绘创作、工业现场数据采集多个维度，不同场景对结构的要求差异极大：手持握持时边框的弧度、厚度直接影响长时间持握的压感舒适度，平放桌面时背板的平整度决定了触控书写时的晃动量，车载或支架安装时侧边的受力点位置要避开内部天线与电池的排布区域，这些都是建模前必须梳理清楚的边界条件。

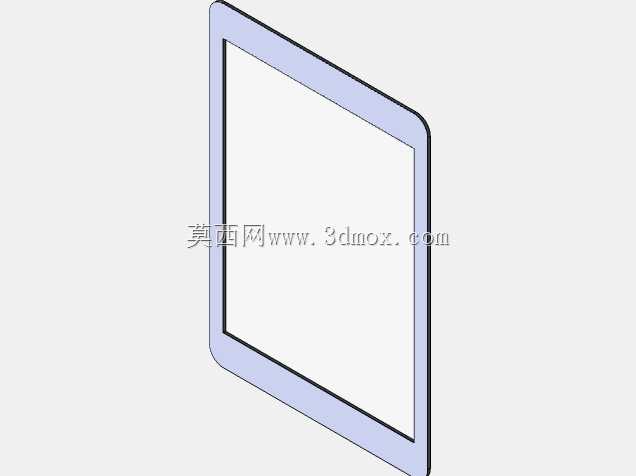

　　从设计思路上，没有一开始就拉整体大曲面，而是先确定核心安装基准：屏幕模组的安装面是整个产品的基准平面，所有结构件的公差配合都围绕这个面展开，屏幕黑边的宽度、前置摄像头的开孔位置、底部Home键的同心圆公差，都要和实际装配的累计公差匹配，不能只做视觉上的对齐。背板的曲面过渡是整个建模的难点，从侧边中框到背板的弧面，不是简单的圆角过渡，而是采用了变曲率的G2连续曲面，这个曲面的曲率变化直接影响手持时的贴合度——曲率过大的话边框会硌手，曲率过小则整机显得厚重，同时这个曲面还要给内部的电池仓、主板支架预留足够的安装空间，不能为了外观薄度压缩内部元器件的排布余量。

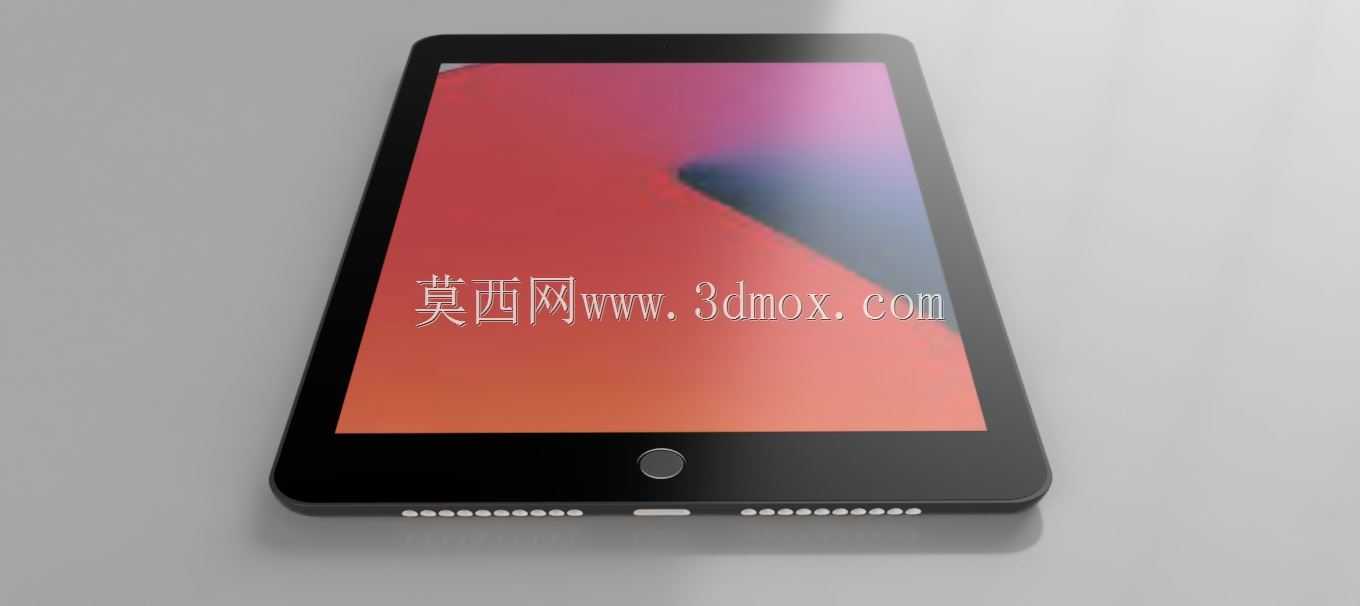

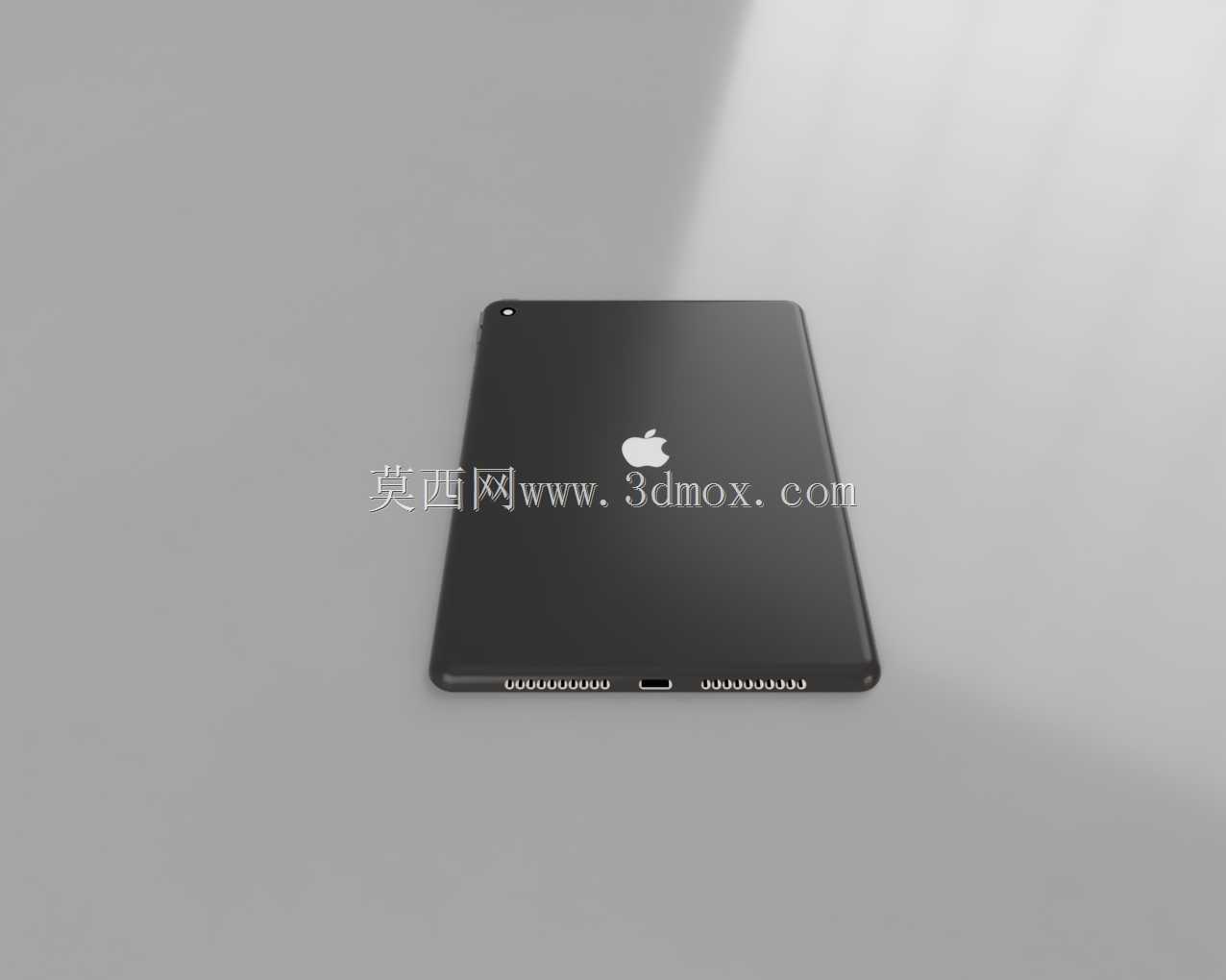

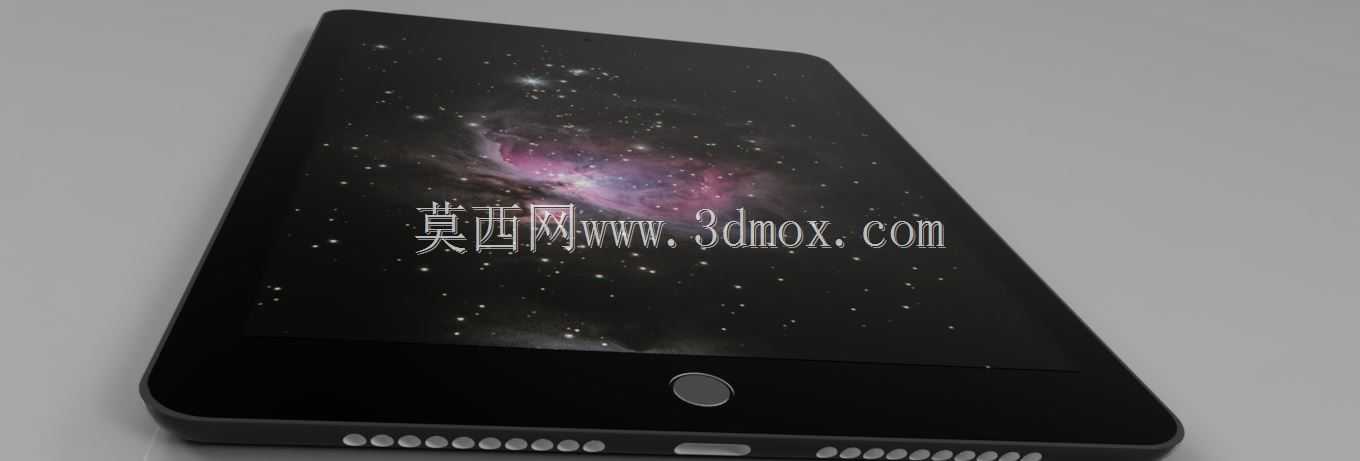

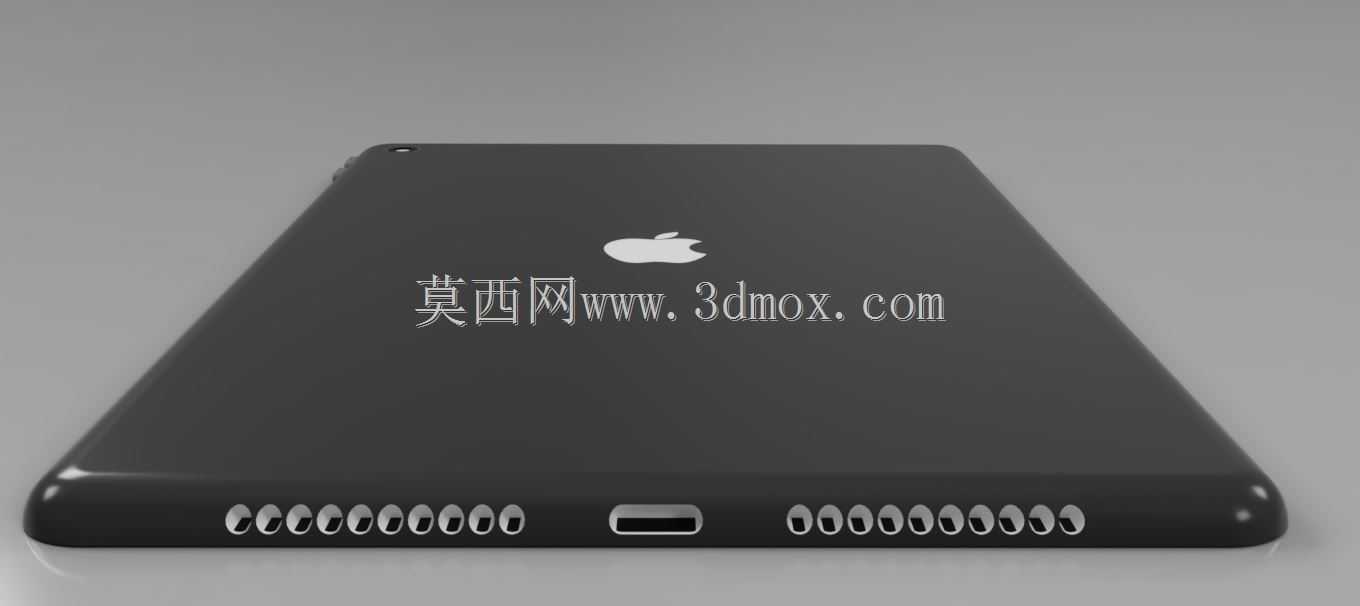

　　尺寸边界上，整机的长宽厚严格匹配实际握持的黄金比例，屏幕显示区域的尺寸和边框的比例经过反复调整，既保证了可视面积的最大化，也给侧边的按键、天线溢出口预留了足够的结构宽度。侧边的实体按键做了分段式的结构设计，按键的凸起高度、按压行程都和实际的按键弹片行程匹配，按键和中框的配合间隙控制在合理的公差范围内，既不会出现卡键的问题，也不会因为间隙过大进灰。底部的扬声器开孔、充电接口的位置，都严格对齐内部的扬声器音腔、接口小板的安装位置，开孔的大小、间距既要满足声学出音的要求，也要保证结构强度，不会因为开孔过多导致中框局部刚性下降。

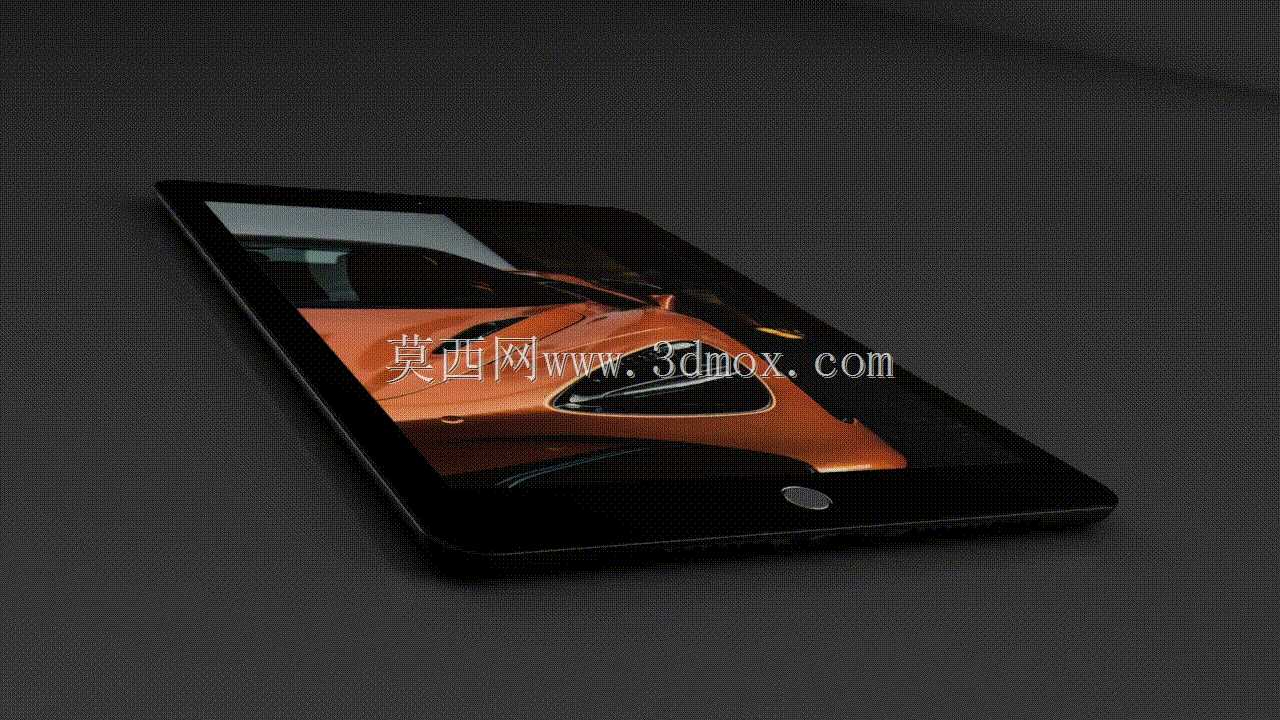

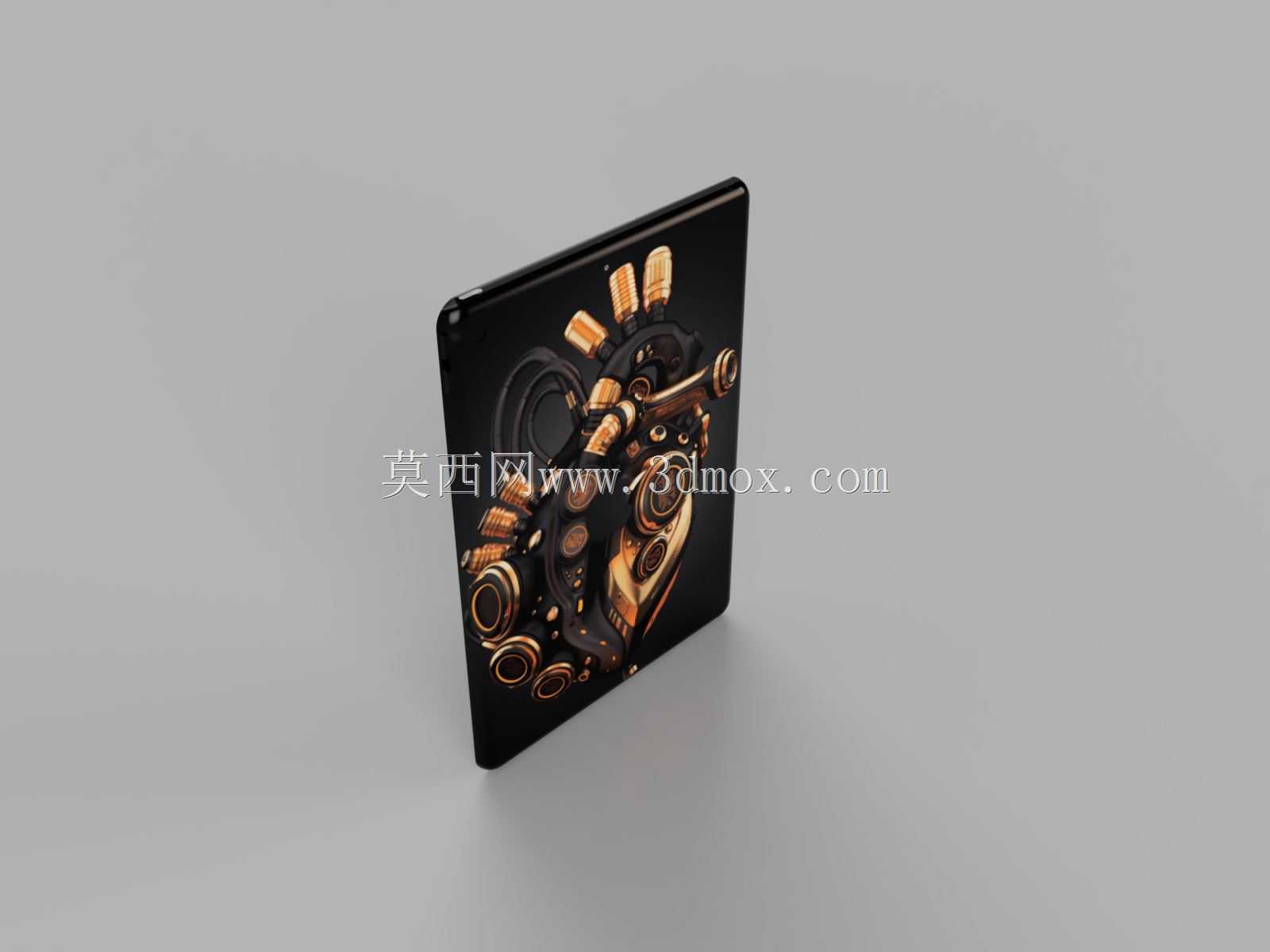

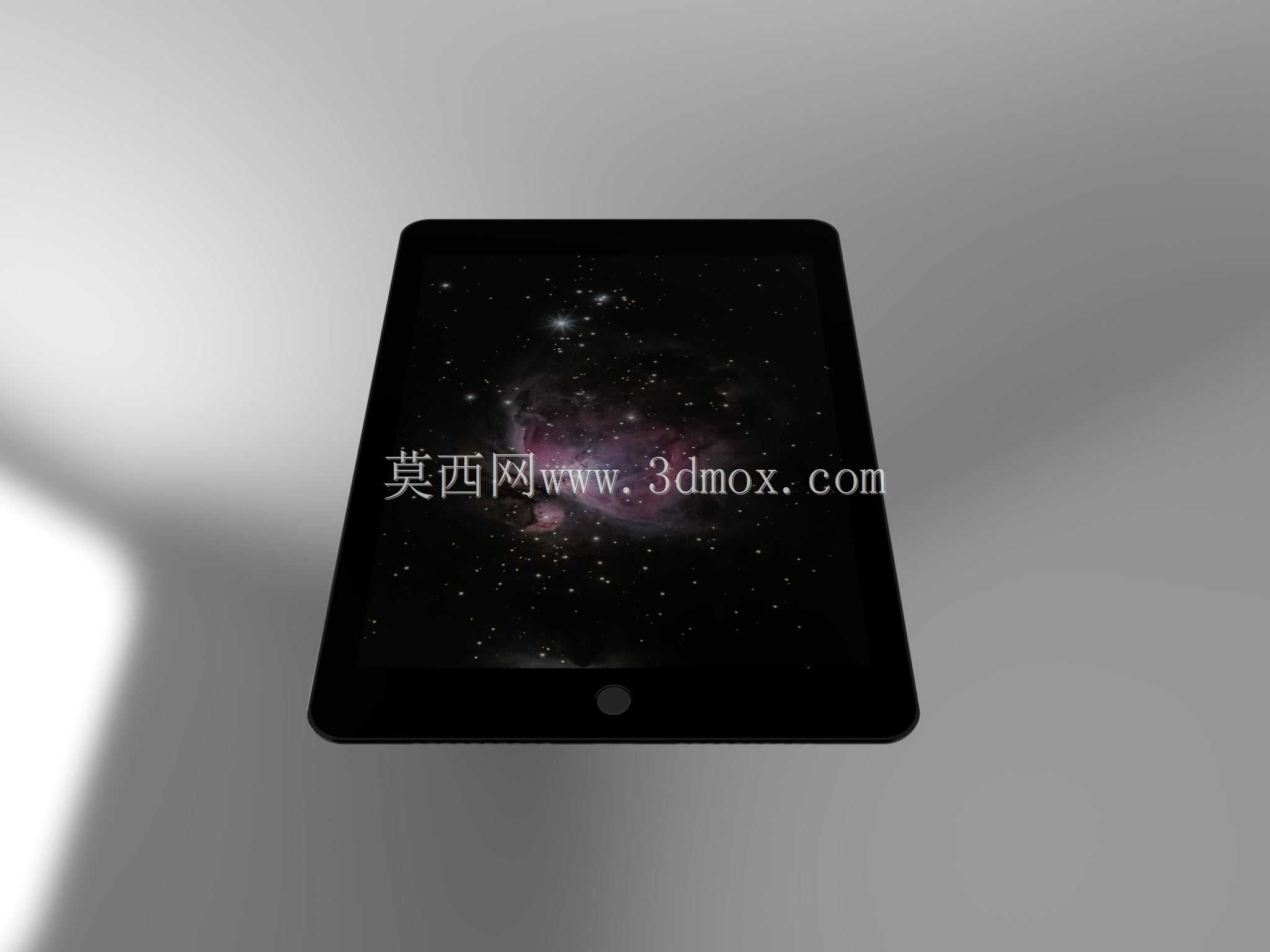

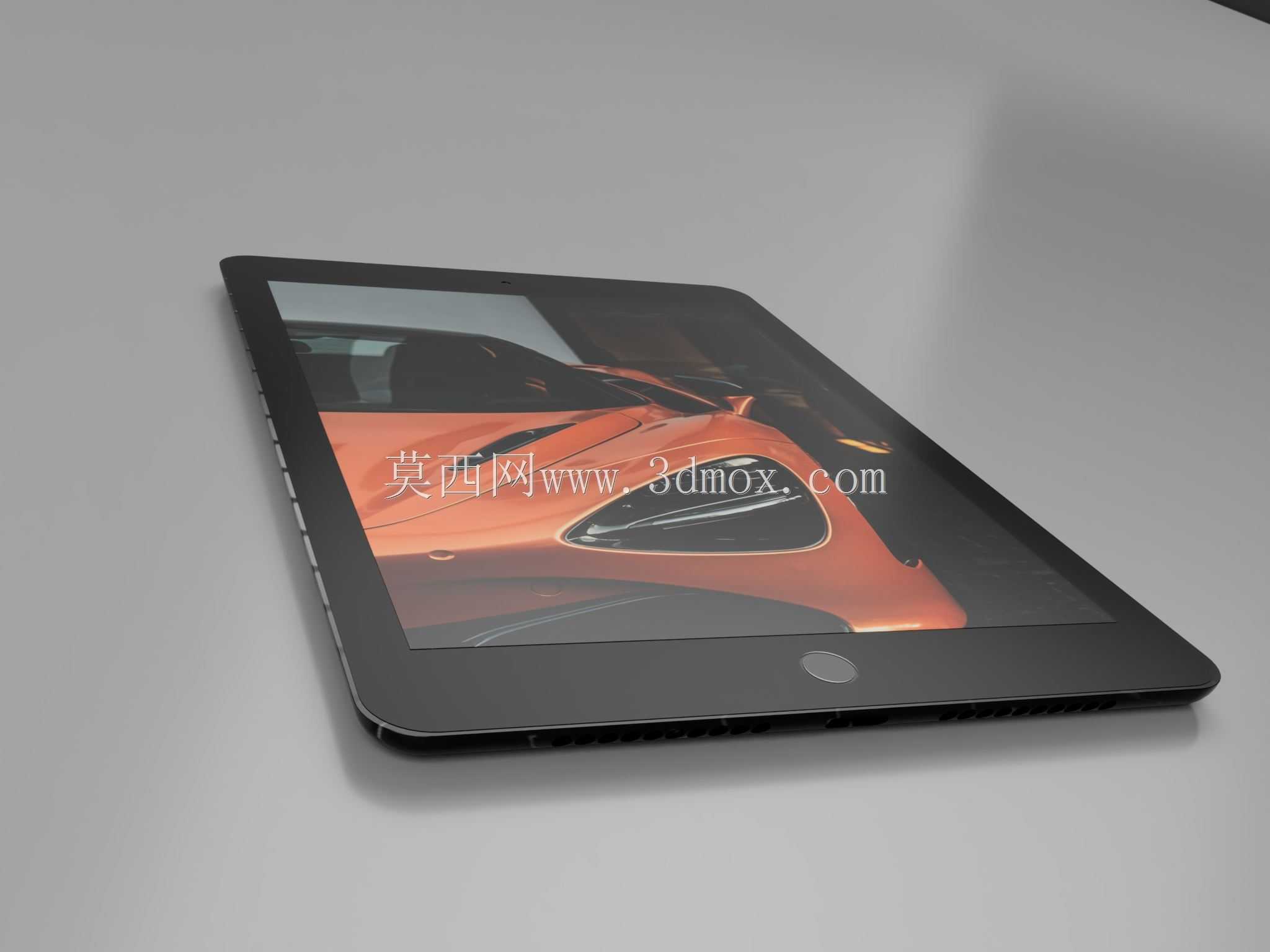

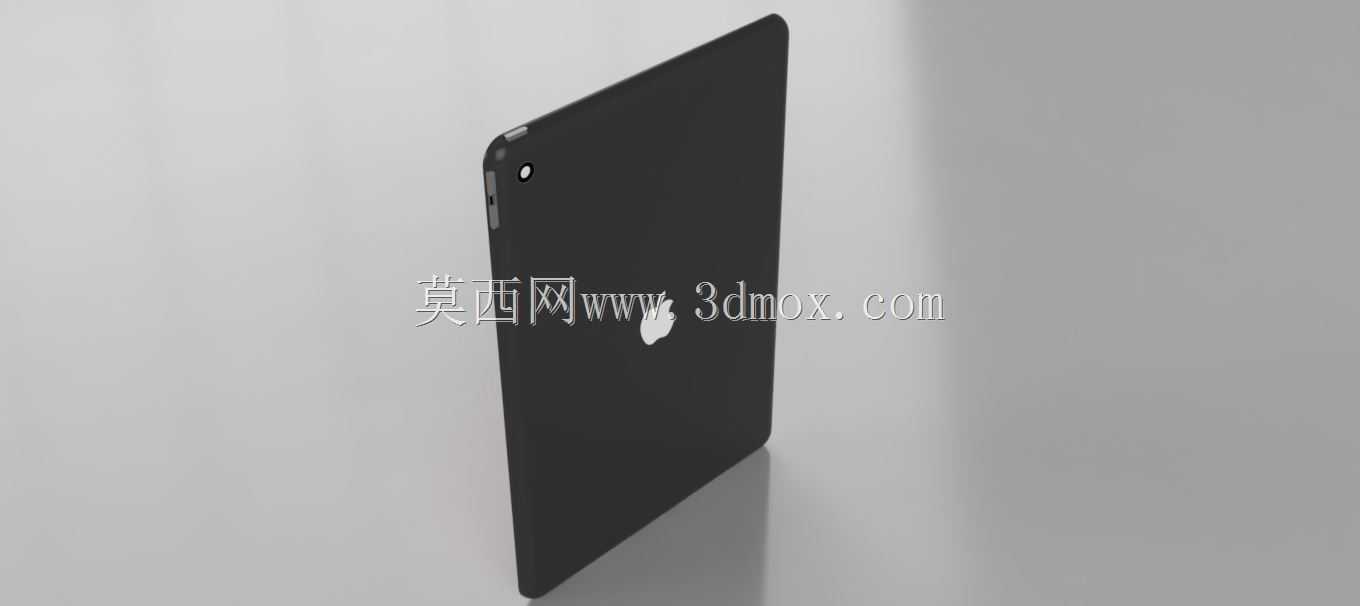

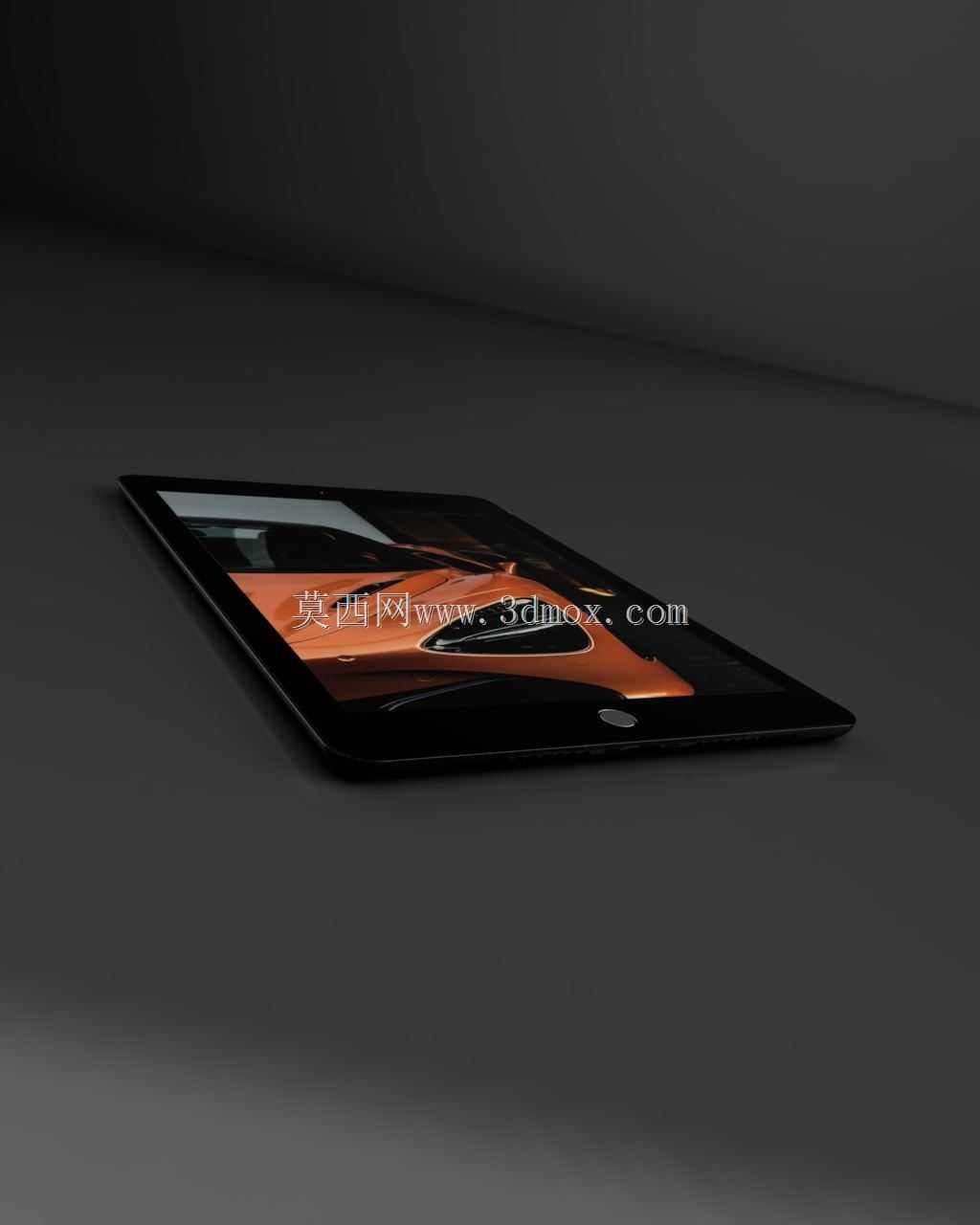

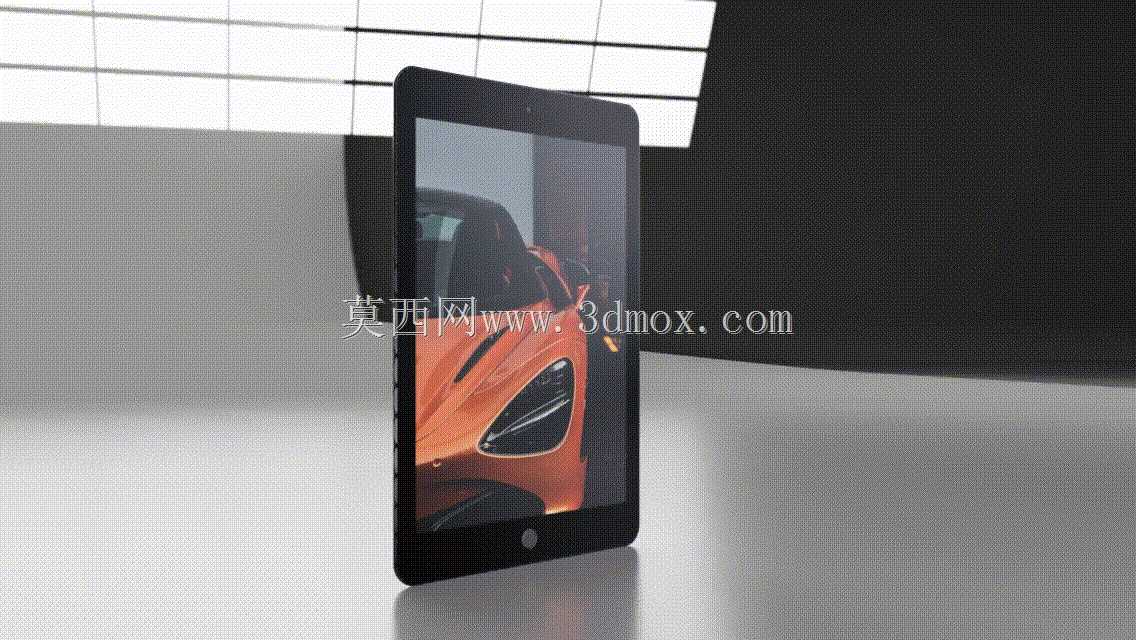

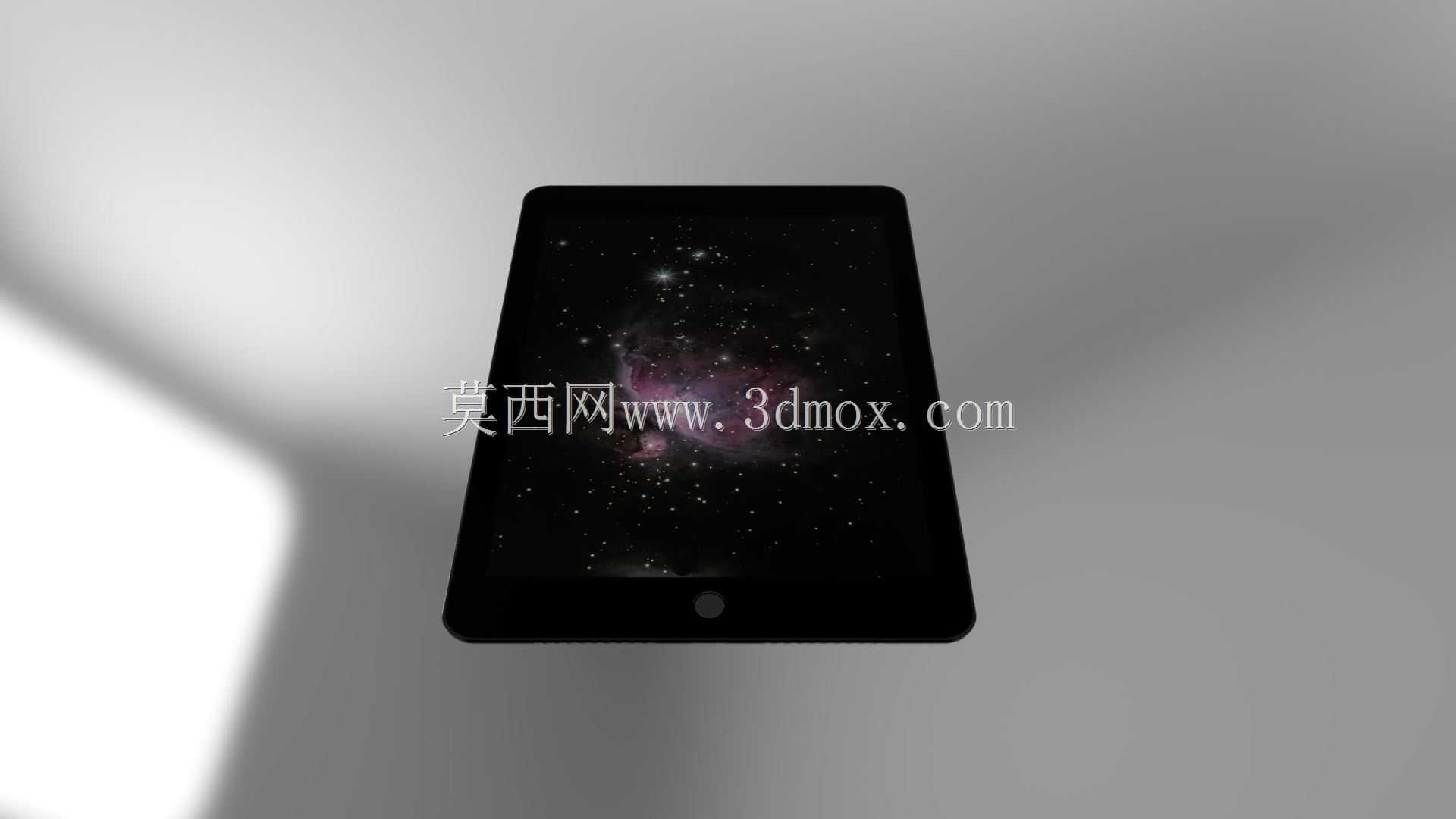

　　功能特性的还原上，没有忽略容易被视觉忽略的结构细节：前置摄像头的沉台深度、摄像头镜片的装配倒角，背板后置摄像头的凸起高度、金属保护圈的配合间隙，都做了1:1的结构还原，甚至中框上的注塑天线断点位置，也严格按照实际的天线排布位置做了分色处理，这些细节虽然在外观渲染时不一定是视觉焦点，但对于结构设计来说，直接决定了模型能不能对接后续的结构验证、模具开模的流程。渲染阶段做外观效果时，特意区分了屏幕玻璃、金属中框、背板材质的不同表面粗糙度，屏幕玻璃的高反光特性、金属中框的细微磨砂质感、背板的亲肤涂层质感，都通过材质参数的调整做了区分，没有用统一的高反光材质糊弄，这样渲染出来的效果才能真实反映实际产品的材质观感，也能提前验证不同光线环境下外观的视觉效果，避免开模后出现外观质感不符合预期的问题。

　　从结构落地的角度，这个模型的所有分型面都做了合理的拔模角度处理，中框和背板的连接位置、按键的装配位置，都预留了模具加工的逃料空间，没有出现倒扣无法脱模的结构问题，内部的筋位排布虽然在外观模型上看不到，但建模时也按照实际的主板固定、电池固定的筋位位置做了预留，保证这个外观模型可以直接导入结构设计模块做进一步的内部结构细化，不用重新调整外观曲面。很多新手做平板类产品建模时，容易只盯着正面屏幕的视觉效果，忽略侧边曲面的连续性、接口位置的结构强度、按键的装配间隙这些实际量产中必须考虑的问题，做出来的模型看着像，实际对接结构设计时到处都是干涉、公差不匹配的问题，这个建模过程中特意把这些容易忽略的结构点都做了还原，不管是用来做外观方案评审，还是作为结构设计的基础模型，都能直接使用，不需要做大幅度的调整。
