带安装凸缘的机械轴承支撑结构

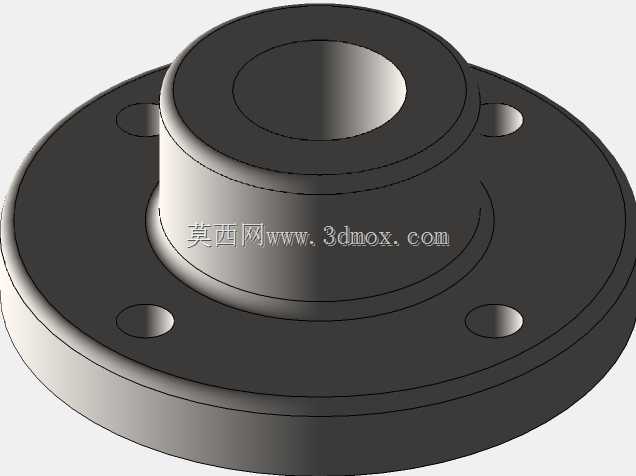

　　在各类回转传动设备的轴系布局中，这类带凸缘安装结构的轴承支撑件是承担径向载荷、同时兼顾轴向定位的核心基础零件，常见于中小型输送设备辊筒端部、轻工机械传动轴支撑、自动化生产线动力输出端等场景，区别于嵌入式安装的标准轴承座，该结构直接将安装法兰与轴承外圈支撑座整合为一体，省去了额外的轴承座转接零件，能有效压缩轴系的轴向安装空间，适合安装面为垂直立板的设备布局。从结构设计逻辑来看，该零件的主体分为两个功能区段，上部的筒状结构是轴承外圈的配合安装位，内孔直径按照所选标准轴承的外圈公差带加工，通常选用H7级过渡配合，既能保证轴承外圈装入后的定位精度，避免运转过程中出现外圈蠕变打滑，也能在后续维护时顺利压出更换轴承，

　　不会出现配合过紧导致的拆卸损伤；下部的圆盘状凸缘是安装承载面，凸缘上均匀分布的四个通孔为安装螺栓过孔，孔位的分度圆直径、孔的直径均匹配对应规格的内六角圆柱头螺栓安装尺寸，凸缘的下端面为安装贴合面，加工时需要保证与上部筒体内孔轴线的垂直度公差，否则安装后会出现轴承内孔与安装面偏斜，导致轴系运转卡滞、轴承早期磨损的问题。在实际选型应用时，需要先明确所支撑轴的直径、所选轴承的宽度与外径尺寸，再匹配对应规格的该类支撑件，同时要核算安装面的螺栓分布空间是否足够，凸缘的外径尺寸不能与周边的管线、其他结构件产生干涉；筒状部分的高度需要结合轴承的宽度、轴端的密封件安装空间确定，要保证轴承装入后，筒状结构的端面不会与轴上的锁紧螺母、密封端盖产生摩擦，

　　预留0.5到1毫米的轴向间隙即可。这类整合式结构相比分体式的轴承加独立轴承座的组合，零件数量更少，装配时的累计公差更容易控制，因为少了一道轴承座与安装法兰的配合环节，轴系的整体同轴度更容易保证，在批量生产的自动化设备中应用时，能有效减少装配调校的工时，降低装配环节的人为误差。从受力角度分析，该结构的筒状部分与凸缘衔接的圆角位置是应力集中区域，设计时需要根据设备的额定载荷核算圆角半径，不能为了压缩尺寸将圆角做的过小，否则在承受冲击载荷时容易在衔接位置出现断裂；凸缘上的安装孔周边也需要根据螺栓的预紧力核算凸缘的厚度，避免螺栓拧紧后凸缘出现翘曲变形，导致安装面贴合不实，运转时产生振动异响。在三维建模过程中，

　　这类零件需要重点关注几个特征的参数匹配：首先是内孔与轴承外圈的配合公差，建模时可以直接按照轴承样本的外圈公称尺寸加上配合公差带建模，方便后续工程图直接标注公差；其次是凸缘上安装孔的位置度要求，四个孔需要相对于内孔轴线均匀分布，位置度公差通常控制在0.1毫米以内，保证安装时螺栓能顺利穿入安装板的对应螺纹孔，不会出现别劲的情况；另外安装贴合面的表面粗糙度需要控制在Ra1.6到Ra3.2之间，过于粗糙会导致实际贴合面积不足，预紧后容易松动，过于光滑则会提升不必要的加工成本。在实际设备维护场景中，这类一体式结构的轴承更换也更为便捷，只需要将凸缘上的安装螺栓拆下，就能将整个支撑件连同失效轴承一同从轴端取下，不需要像嵌入式轴承座那样在狭窄的安装腔体内抠取轴承外圈，能大幅缩短设备停机维护的时间，尤其适合在连续运转、对停机时间要求严格的生产线设备中使用。需要注意的是，这类结构通常只适合承受中等及以下的径向载荷，若应用在重载、强冲击的工况下，需要加大凸缘厚度、提升筒状部分的壁厚，同时选用载荷等级更高的轴承与之匹配，不能直接照搬轻载场景的结构尺寸，否则容易出现结构变形、轴承提前失效的问题。
