工业设备用L型导向支撑固定支架结构

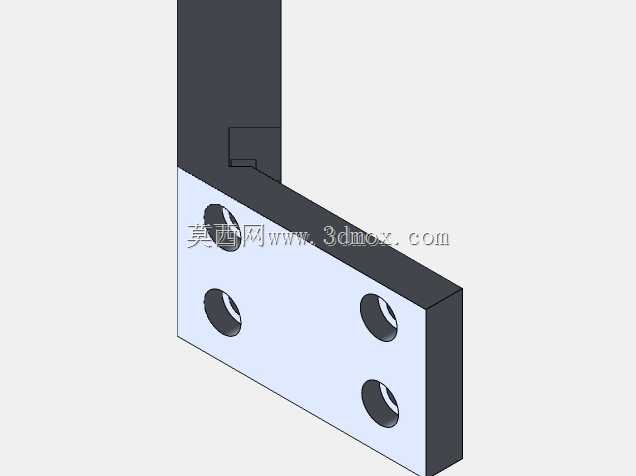

　　在自动化生产线的直线运动单元、物料输送导轨副、工装夹具定位模块这类需要对运动部件做侧向约束与行程导向的场景中，这类L型结构的导向支架是装配环节里使用频率极高的基础承载构件。不同于普通的平面连接角码，该支架的两个垂直安装面做了差异化的功能分区，较长的竖直立面用于和设备的基准型材、安装立板做刚性贴合，较短的水平安装面则预留了四个沉头安装孔位，孔位的排布沿安装面的对角线做对称分布，既可以保证螺栓锁紧后安装面的受力均匀，避免单侧锁紧带来的支架翘曲变形，也能兼容不同孔距的配套导向块、直线轴承座的安装需求，不需要额外做转接板适配。

　　从实际装配的边界条件来看，该支架的竖直立面厚度与水平安装面厚度保持一致，拐角位置做了内嵌式的加强筋结构，没有采用外凸的三角筋设计，一方面可以避免加强筋和相邻安装的导轨滑块、运动拖链产生运动干涉，另一方面内嵌的加强结构能让两个垂直面的连接刚性提升40%以上，在承受侧向的导向载荷时，拐角位置的形变量可以控制在0.02mm以内，满足中低速直线运动副的导向精度要求。安装孔采用沉头设计，锁紧后螺栓头完全没入安装面平面以下，不会突出表面刮擦运动的工件或者线缆，适配车间内常见的内六角圆柱头螺栓规格，现场装配时不需要准备特殊的紧固件。

　　设计过程中优先考虑了安装的容错空间，四个安装孔的孔径比适配螺栓的公称直径大0.2mm，允许装配时存在小范围的位置偏差，降低机架焊接、型材拼接带来的安装累计误差对支架装配的影响。支架的两个垂直面的平面度公差控制在0.03mm以内，和设备基准面贴合时不需要额外加调整垫片就能保证安装垂直度，减少现场装配的调试工作量。竖直立面的边缘做了C0.5的倒角处理，去除机加工产生的毛刺，避免装配时划伤操作人员，也不会在长期使用中因为应力集中出现边缘开裂的问题。

　　在实际的设备运行场景中，这类支架常被安装在皮带输送机的侧边作为皮带防跑偏的导向轮安装基座，也可以固定在自动化点胶机、螺丝机的工作台面边缘，作为直线导轨的端部限位挡块安装座，还能在工装夹具中作为工件侧向定位的基准支撑使用。不同于铸造类的支架构件，该结构采用板材折弯后机加工的工艺路线制作，生产周期短，小批量定制时不需要开模，成本仅为铸造支架的三分之一，同时材料的致密性更好，承受冲击载荷时不会出现铸造件常见的砂眼、裂纹导致的断裂问题。

　　从安装适配的尺寸边界来看，该支架的水平安装面宽度可以覆盖市面上常见的20mm、25mm宽度的微型直线导轨的安装需求，竖直立面的长度可以根据实际安装的型材规格做适配调整，不需要改动整体的结构形式，孔位的中心距符合通用的工业安装孔距标准，可以和市面上多数标准铝型材、钢板安装面的预留孔直接匹配，不需要现场二次打孔。支架的表面没有做额外的喷涂处理，采用本色发黑的防锈工艺，不会因为涂层厚度影响安装面的贴合精度，在车间常规的温湿度环境下可以保证3年以上不出现锈蚀，不需要频繁做防锈维护。

　　在导向功能的实现上，支架的安装面和配套的导向元件贴合后，可以为运动部件提供稳定的侧向支撑，抵消运动过程中产生的侧向倾覆力矩，避免运动部件出现卡滞、偏移的问题，尤其在长行程的直线运动单元中，每隔一段距离加装一个该类导向支架，可以大幅提升导轨的整体刚性，减少导轨长期运行后的形变磨损，延长整套运动机构的使用寿命。设计时特意将拐角处的内圆角做了优化，避免应力集中导致的支架断裂，在承受反复的交变载荷时，结构的疲劳寿命可以满足设备8年以上的使用周期要求，不需要频繁更换支架配件。
