小型卧式筒体搅拌装置结构设计

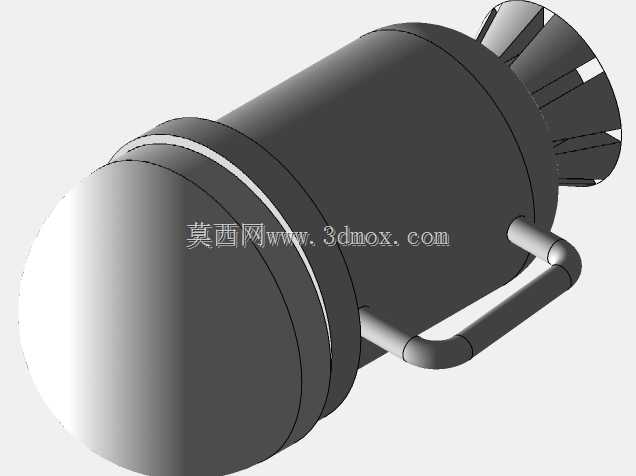

　　该搅拌装置采用卧式筒体布局，核心承载结构为等直径圆柱筒体，筒体一端采用圆弧过渡的封闭端盖，另一端设置带导流叶片的锥形出料段，整体结构重心沿筒体轴向分布，侧部对称布置的U型管状把手既满足设备短距离移位的人工握持需求，也可作为临时支撑点配合简易支架完成设备固定，避免筒体滚动移位。从实际应用场景来看，这类小型搅拌装置适配小批量物料的混合搅拌作业，常见于实验室配方调试、小型加工点的散料混匀工序，可处理粉状、颗粒状以及低粘度浆状物料，作业时筒体可配合内部搅拌组件完成绕轴回转，带导流叶片的锥形出料段能够在排料阶段引导物料沿锥面有序流出，减少物料在筒壁的残留量，降低作业后的清理工作量。设计过程中优先考虑了筒体的刚性需求，筒体与端盖、

　　出料段的连接位置均设置了环形加强凸缘，既可以提升焊接位置的结构强度，避免长期作业过程中焊缝受交变载荷出现开裂，也能够作为筒体回转时的定位基准，配合外部托轮组件实现筒体的平稳转动，凸缘的外径尺寸略大于筒体本体外径，安装时可卡在托轮的限位槽内，限制筒体的轴向窜动，无需额外设置轴向定位结构即可保证回转过程的稳定性。侧装的U型把手采用圆管弯折成型，与筒体外壁的连接位置分布在筒体重心两侧的对称位置，单手握持时受力均匀，双人配合移位时也可分别握持两侧把手，避免搬运过程中设备倾斜导致物料洒出，把手的弯折半径经过适配设计，握持时手部与筒体外壁预留足够间隙，即使筒体作业后表面存在一定温度，也不会直接接触手部造成烫伤。

　　出料端的导流叶片沿锥面周向均匀分布，叶片角度与锥面母线呈固定夹角，筒体回转过程中叶片可带动物料向出料口方向输送，排料时无需额外设置推料机构即可实现快速排料，叶片与锥面采用满焊连接，焊缝打磨平滑无凸起，避免物料粘附在焊缝位置造成交叉污染，适配对物料洁净度有一定要求的混合场景。从安装边界来看，该装置的筒体直径、总长度以及把手外伸尺寸均经过紧凑化设计，放置在常规操作台面即可完成作业，不需要额外搭建大型安装基础，筒体底部与台面的接触位置可配合防滑垫使用，进一步提升作业过程的稳定性，封闭端盖的圆弧结构可分散物料搅拌过程中对端盖的冲击力，相比平端盖结构能够降低端盖的受力集中系数，延长端盖的使用寿命。在功能实现层面，

　　该结构预留了内部搅拌组件的安装接口，封闭端盖中心位置可开设轴孔安装搅拌轴，配合外部驱动组件即可实现筒体与内部搅拌组件的反向转动，提升物料混合的均匀度，相比单一筒体回转的搅拌形式，反向转动的搅拌组件能够打破物料随筒体同步转动的分层现象，缩短物料混合的作业时长，针对不同特性的物料，还可更换不同形式的搅拌桨叶，无需改动筒体外部结构即可适配多种搅拌工况。筒体的壁厚选择兼顾了结构强度与设备自重，小尺寸规格下采用薄壁筒体配合环形加强筋的结构，既能够满足搅拌过程的刚性需求，也能够控制设备整体重量，方便人工移位操作，锥形出料段的小口端可快速连接快装接头，对接后续的物料输送或者分装设备，实现搅拌到分装的连续作业，减少物料中转过程的洒落与污染。
