机床用带定位凸台刀架安装支座结构

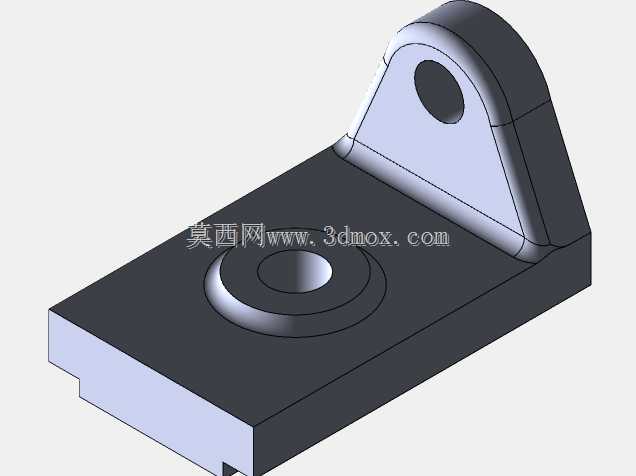

　　在普通车床、小型数控铣床的进给溜板配套刀架组件中，这类带单铰接耳的安装支座是承担刀具装夹定位、切削载荷传递的核心基础零件，日常加工场景里，不管是外圆车削、端面切槽还是小型铣削工序的刀架模块，都需要依托这类支座完成与溜板滑台的刚性连接，同时为刀架的角度微调、快换动作提供铰接回转支撑。从实际使用的工况来看，该零件的底座部分采用带台阶的矩形板式结构，底部的凸台结构是专门适配溜板上的T型槽安装边界设计的，安装时凸台嵌入槽内可以直接限制X、Y两个方向的窜动，不需要额外加装定位销就能保证装夹位置的重复精度，底座上的沉头同轴环形槽是用于安装锁紧螺栓的避让位，沉孔深度刚好覆盖螺栓头的高度，安装后螺栓头不会突出底座平面，避免和溜板上的其他防护盖板、

　　拖链部件产生运动干涉，沉孔下方的通孔直径匹配常用的M10内六角螺栓规格，四个角的位置做了小尺寸倒角处理，既可以去除铣削加工产生的毛刺，也能在安装时引导零件快速对准安装槽位，减少装配对位的调整时间。上部的立板采用单耳式铰接结构，耳板上的通孔是刀架回转销轴的安装位，孔的内壁粗糙度要求控制在Ra1.6以内，和销轴采用间隙配合，保证刀架调整角度时转动顺畅不会出现卡滞，同时配合间隙控制在0.02mm以内，避免切削过程中刀架出现晃动影响加工尺寸精度；耳板和底座的连接位置做了大圆弧过渡，这个过渡结构不是单纯的外观优化，从受力角度分析，切削过程中刀具受到的径向切削力会全部传递到耳板和底座的连接位置，

　　直角连接的结构在长期交变载荷作用下很容易在根部产生应力集中，进而出现开裂失效的问题，大圆弧过渡可以把应力分散到更大的接触区域，大幅提升零件的抗疲劳强度，应对钢件粗加工时的大切削载荷也不会出现结构变形。从设计思路的层面讲，这类支座的尺寸链设计完全围绕安装边界和功能需求展开，底座的长度和宽度尺寸是根据对应型号溜板的安装槽间距确定的，保证安装后两侧有足够的锁紧操作空间，立板的高度是根据配套刀架的回转半径设定的，确保刀架在0到90度的角度调整范围内，底部不会和底座平面产生碰撞；耳板的厚度根据销轴的剪切强度计算确定，保证在最大切削载荷下耳板不会出现剪切变形，同时厚度不会过大造成材料浪费、增加零件整体重量。零件的材质选用45号钢，

　　毛坯采用模锻工艺成型，相比直接用板材切割的毛坯，模锻件内部金属纤维流线连续，整体强度更高，后续加工时先铣削底座的上下平面和安装凸台，保证底座平面的平面度在0.01mm以内，安装后和溜板表面完全贴合，不会出现装夹倾斜的问题，之后加工耳板的铰接孔，孔的轴线和底座平面的平行度公差控制在0.015mm/100mm以内，避免刀架装夹后刀具的中心高出现偏差，影响加工精度。实际装配使用时，先把底座的凸台对准溜板上的T型槽推入到指定位置，穿入锁紧螺栓预紧后，调整刀架的初始角度，再把销轴穿入耳板和刀架的连接孔，锁紧销轴两端的挡圈，最后完全拧紧底座的锁紧螺栓即可完成安装，日常维护时只需要定期给铰接孔加注润滑脂，减少销轴和孔壁的磨损，就能保证长期使用的精度稳定性。这类结构相比双侧耳板的刀架支座，安装调整时更方便，不需要对准两侧耳板的同轴孔，单侧穿入销轴就能完成刀架的装配，非常适合小型机床的快换刀架结构使用，在小型加工坊的普通车床改造、教学用机床的刀架升级场景中应用十分广泛，结构简单可靠，加工难度低，同时能满足常规切削加工的刚性和精度要求。
