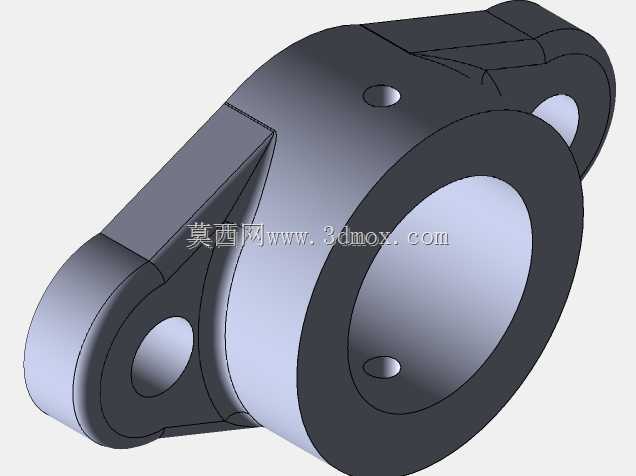

带侧装耳的法兰式轴承支撑座结构

　　这类带双侧安装耳的法兰式轴承支撑结构，在轻工输送线、小型自动化专机、包装设备的从动辊组支撑端应用十分普遍，区别于常规的立式剖分轴承座，该结构采用一体化铸造成型后机加工的工艺路线，主体为带台阶的中空圆柱腔体，内腔用于镶嵌标准深沟球轴承或者无油衬套，直接承托旋转轴的径向载荷，腔体端面预留的两个小沉孔，是用来安装轴承端盖或者轴向挡圈的，防止轴系运转过程中轴承出现轴向窜动，也能阻挡外界粉尘、切削液进入轴承滚道内部，延长润滑脂的使用寿命。两侧延伸出的安装耳并非对称等长设计，其中一侧耳板更长且带倾斜加强筋连接到主体圆柱外壁，这是针对安装面存在空间限制的场景做的适配，两个耳板上的通孔为光孔设计，

　　安装时可以直接穿内六角圆柱头螺钉固定在设备的墙板或者安装基板上，长耳板的加强筋做了大圆角过渡，避免应力集中在耳板与主体的连接位置，在承受轴系带来的偏载或者冲击载荷时，不会出现耳板根部断裂的问题。从安装边界来看，主体圆柱的外径决定了轴系的最大支撑孔径范围，安装耳的孔距需要和设备安装板上的预制孔位完全匹配，设计时耳板的厚度要比安装用的螺钉头部直径大2mm以上，保证螺钉拧紧后有足够的压紧面，不会出现压溃耳板表面的情况。主体腔体的台阶深度需要和所选轴承的宽度匹配，保证轴承压入后端面和腔体台阶面完全贴合，不会出现轴承装偏的问题，内腔的公差一般选H7级，和标准轴承的外径公差形成过渡配合，既方便装配时用铜棒轻轻敲入，

　　也能保证轴承运转时不会跟转外圈。在实际选型应用中，这类支撑座适合转速不超过1500rpm、径向载荷在5kN以内的轻载轴系，比如小型皮带输送机的从动端、包装机的送膜辊支撑、自动化设备的导向轮安装座，相比带座外球面轴承，这种一体化结构的整体刚性更好，安装占用的横向空间更小，适合设备内部安装位置紧凑的区域，而且可以根据实际轴的直径灵活选配不同内径的轴承或者衬套，适配性更强。建模过程中需要注意几个细节：加强筋和主体、耳板连接的位置要做R3-R5的圆角过渡，避免铸造时出现冷隔缺陷，机加工时也不会因为应力集中导致加工变形；耳板上的安装孔要做沉头倒角，去除孔口的毛刺，方便安装时螺钉顺利导入；腔体内部的台阶面要和腔体轴线保持垂直，公差控制在0.

　　02mm以内，否则轴承压入后会出现倾斜，导致轴系运转时卡滞、发热；两个安装耳的底面要保证共面，平面度公差控制在0.05mm以内，安装时能和设备安装面完全贴合，不会出现支撑座翘曲的问题，避免轴系产生附加的弯曲应力。另外，其中一侧耳板上额外预留的小孔，是用来安装润滑油嘴的，可以定期向腔体内部补充润滑脂，不用拆解整个支撑座就能完成维护，适合长期连续运转的设备场景，减少停机维护的时间。
