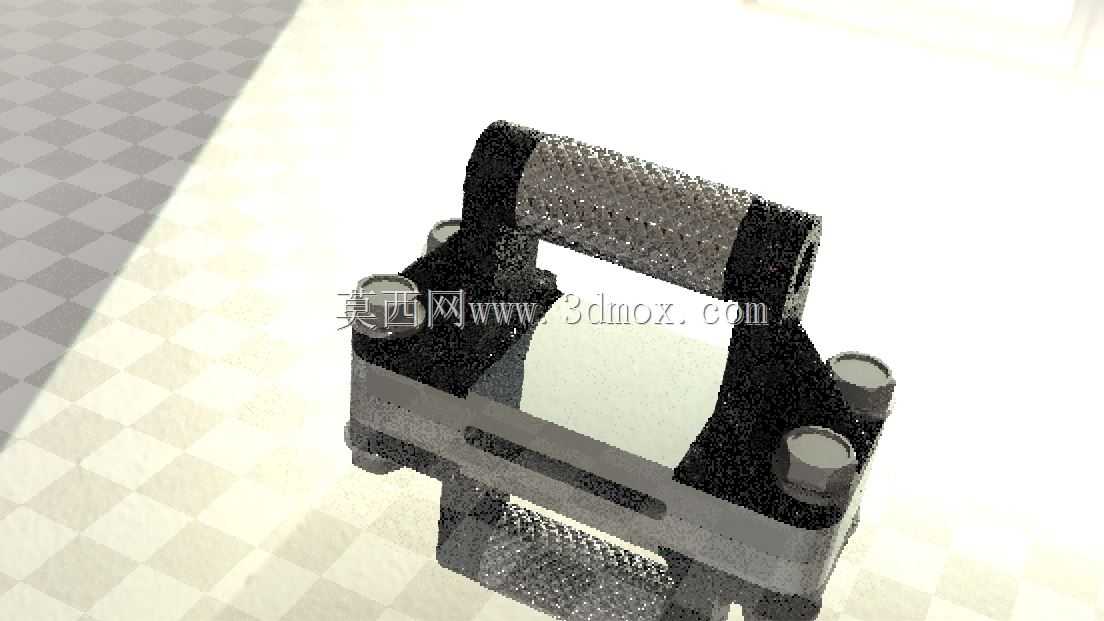

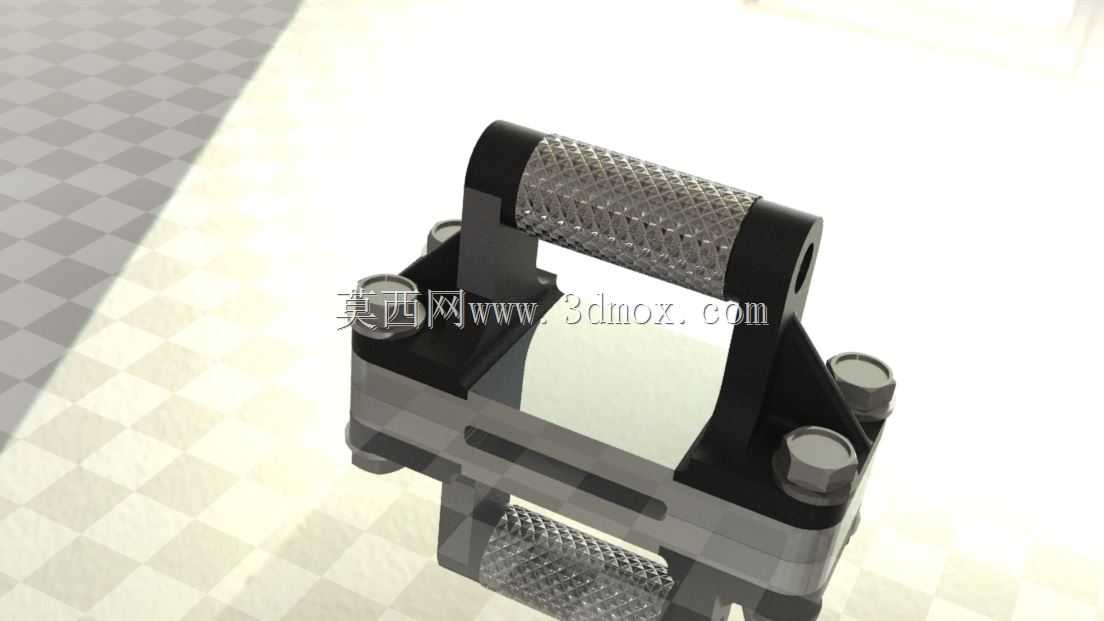

这套带滚花手柄的紧固支架,在普通车床的工装改造、小型台钻的工件定位场景里使用率很高,不少做小批量零件加工的班组都会自己测绘复刻类似结构,用来替代传统的压板螺栓,减少装夹时找正的时间。从结构功能上看,它的核心作用是在设备工作台面提供可快速锁紧的侧向支撑点,滚花手柄的设计是为了徒手操作时能获得足够的摩擦力,不需要额外借助扳手就能完成锁紧与松开,在需要频繁更换装夹位置的工序里,能大幅降低操作的辅助时长。

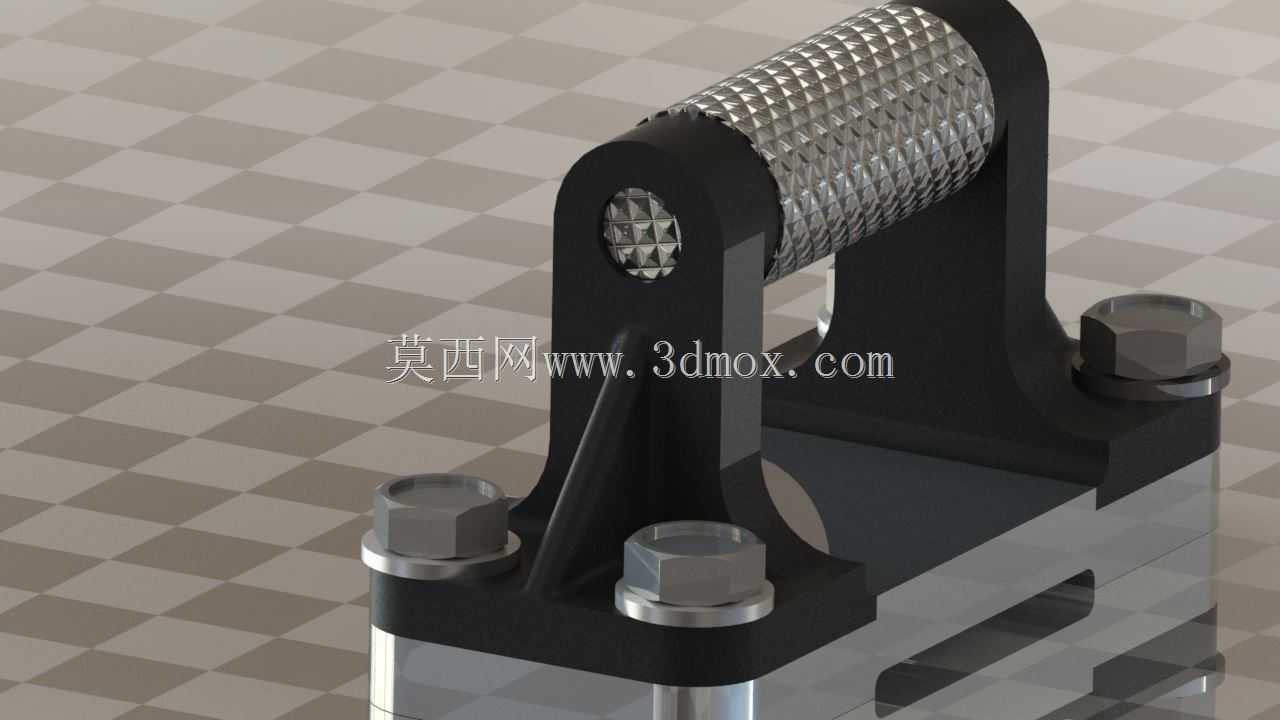

设计思路上,整个组件采用分体式装配结构,底座部分通过内六角圆柱头螺钉固定在工作台的T型槽或者预留安装孔位上,两个立板之间穿装带滚花的握持轴,轴端的锁紧结构采用偏心压紧原理,转动手柄时偏心轮会推动压块抵紧工件侧面,相比螺纹进给的锁紧方式,操作行程更短,单次锁紧只需要转动手柄90度到120度就能达到足够的压紧力。立板和底座之间做了三角加强筋结构,因为侧向压紧时立板根部会承受较大的弯矩,不加筋的话长期使用容易出现立板外张变形,导致锁紧力不足,加强筋的厚度取立板厚度的0.8倍,既不会过多增加整体重量,也能保证结构刚性。
安装边界方面,底座的安装孔距按照常用车床工作台的T型槽间距设计,四个安装孔采用沉头结构,锁紧螺钉的头部完全沉入底座平面以下,不会突出底座表面干涉工件放置。整体高度控制在120mm以内,横向宽度不超过100mm,不会占用过多工作台面的操作空间,适配大多数小型加工设备的工作台安装尺寸。滚花手柄的直径取25mm,表面采用网纹滚花,滚花节距1.2mm,徒手操作时不会出现打滑,即使手上沾有少量切削液也能可靠施力。
实际使用中,这套支架可以成对布置在工件的两侧,配合工作台面上的定位挡块使用,完成方形、条形零件的快速装夹,相比传统的螺栓压板,它的压紧点高度可以通过调整轴的安装位置做小范围调整,适配不同高度的工件装夹需求。零件的材质选择上,底座和立板采用45号钢调质处理,表面做发黑防锈处理,滚花手柄采用45号钢表面淬火,提高握持面的耐磨性,锁紧用的偏心轮采用轴承钢淬火处理,保证长期反复锁紧不会出现磨损凹陷,维持稳定的锁紧力。
在结构细节处理上,所有的棱边都做了C1的倒角,避免操作时划伤手部,安装孔的位置做了锪平处理,保证螺钉锁紧时底座能完全贴紧工作台面,不会出现倾斜。立板和手柄轴的配合采用间隙配合,间隙控制在0.02mm到0.05mm之间,既保证手柄转动灵活,又不会出现过大的旷量,导致锁紧位置偏移。偏心轮的偏心距取3mm,这个数值经过实际验证,既能提供足够的压紧行程,又不会因为偏心距过大导致操作时需要的锁紧力过大,徒手操作就能达到足够的压紧力,不会出现工件装夹松动的情况。
这类支架在非标工装设计里属于很典型的快压结构,很多自动化生产线的工件定位工位也会采用类似的原理,只是会把手动操作改成气缸驱动,但是核心的偏心锁紧、加强筋结构、安装固定逻辑都是共通的。做三维建模的时候,需要重点注意偏心轮和压块的接触关系,要保证转动手柄时偏心轮的曲面能平滑推动压块进给,不要出现卡滞,同时要做干涉检查,保证手柄转动到最大锁紧位置时,不会和立板或者底座发生碰撞。另外滚花的建模不需要把每一个滚花纹理都做出来,只需要在外观面上做纹理贴图或者简化的纹理特征即可,重点保证装配关系、安装尺寸、运动行程的准确性,毕竟这类模型主要是用来做工装装配验证、工程图导出加工使用,过度细化滚花特征反而会增加文件负担,影响工程图生成和装配的效率。
