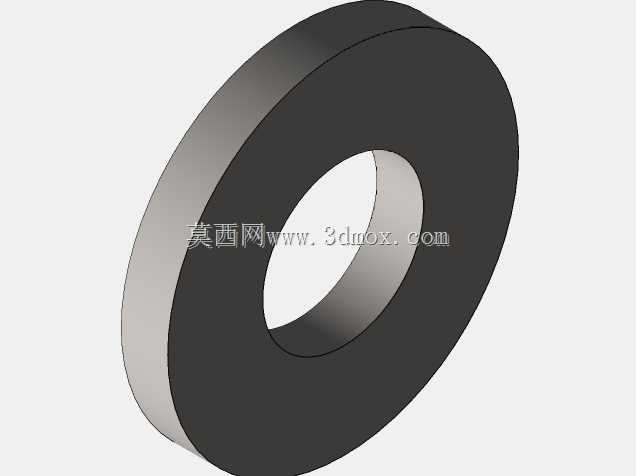

ISO标准10673型平垫圈结构设计

　　在各类机械装配场景中，平垫圈是最容易被忽视却又不可或缺的基础连接件，这款10673型平垫圈遵循ISO标准设计，适配绝大多数公制规格的螺栓、螺钉连接副，广泛覆盖从普通民用设备到重型工业装备的装配需求。日常做结构设计时，很多新手会忽略垫圈的选型边界，要么随便选个内径凑合用，要么不考虑厚度导致螺栓有效啮合长度不足，这款垫圈的设计首先就把安装边界做了明确的规范：内径尺寸严格匹配对应规格螺栓的螺杆外径，既不会因为间隙过大导致装配时垫圈偏移，也不会因为间隙过小出现卡滞、无法套入的问题；外径尺寸则是结合对应螺栓的压紧应力分布设计，足够的承压面积可以分散螺栓头对被连接件表面的压应力，避免软质被连接件比如铝合金板、工程塑料板表面被压溃出现凹痕，长期使用后出现预紧力衰减的问题。

　　从实际使用场景来看，这类平垫圈的适用范围极广：在钣金机柜装配中，它垫在螺栓头和薄钣金之间，能避免螺栓拧紧时刮花钣金喷塑层，同时增大接触面积防止钣金局部变形；在液压阀块的安装工位，配合密封圈使用时，它可以弥补阀块安装面的微小平面度误差，让压紧力均匀分布，避免局部应力集中导致的密封失效；在重型输送设备的机架连接位置，厚规格的该型垫圈还能承受反复的振动载荷，避免螺栓因为振动出现松动移位，很多现场运维的师傅都有经验，缺少合适平垫圈的螺栓连接，哪怕打了螺纹胶，在长期交变载荷下也更容易出现松脱故障。

　　设计这款垫圈的三维模型时，首先要保证的是形位公差的合理性：两个端面的平行度必须控制在合理范围内，不然拧紧的时候会出现偏载，螺栓杆会受到附加的弯曲应力，长期受力下容易出现疲劳断裂；垫圈的内外圆同轴度也需要严格控制，不然装配后会出现一边贴紧螺栓杆、一边留出大间隙的情况，压紧时受力不均。很多人觉得平垫圈就是个简单的圆环，随便画个拉伸就行，实际工程应用里，不合格的平垫圈反而会成为连接副的薄弱点：比如厚度不均匀的垫圈，拧紧后螺栓预紧力会出现偏差，同一个连接面上的多个螺栓受力不均，设备运行时很容易出现渗漏、连接松动的问题；如果边缘没有做去毛刺处理，装配时锋利的边缘会刮伤操作人员的手，还可能割破连接位置的密封垫片。

　　从安装适配的角度来说，这款垫圈的厚度设计也经过了实际工况的验证：既不会因为过薄导致承压能力不足，也不会因为过厚占用过多的螺栓啮合长度，选型时只需要匹配对应螺栓的公称直径，就可以直接套用，不需要额外调整连接结构的尺寸。在做整机三维装配的时候，把这个垫圈模型调入装配体，能直观检查螺栓的有效连接长度，避免出现螺栓拧入深度不足、或者露出过长干涉其他部件的问题；做工程图导出BOM表的时候，标准件的参数准确也能减少采购、装配环节的出错概率，不会出现现场安装时垫圈尺寸不对、临时找替代件耽误装配进度的情况。

　　在一些有特殊要求的工位，比如需要经常拆卸维护的设备检修口，这款平垫圈还能减少螺栓反复拆装对被连接件表面的磨损，每次拆卸再装配时，垫圈的两个端面始终保持平整的贴合状态，不会因为多次拆装导致安装面出现凹坑、影响后续的装配精度。还有在导电连接的场景，经过表面处理的该型平垫圈可以增大导电接触面积，降低连接位置的接触电阻，避免大电流通过时连接位置发热烧蚀的问题，这也是很多电气装配工位必须配置对应规格平垫圈的原因。

　　实际建模过程中，除了基础的回转体结构，还需要考虑倒角的细节处理：内孔和外圆的两端都做了微小的倒角，既可以去除加工产生的毛刺，也能在装配时起到导向作用，方便快速套入螺栓，也能避免垫圈边缘刮伤螺栓的螺纹表面。很多小厂生产的平垫圈为了省成本，不做倒角处理，不仅装配时费劲，还容易在螺栓拧紧时刮掉螺纹表面的防锈层，时间长了连接位置容易生锈，后续拆卸维护的时候螺栓会锈死在安装孔里，大大增加运维的难度。

　　从长期使用的可靠性角度来说，符合标准的平垫圈能有效延长整个连接副的使用寿命：它分散了螺栓头的压应力，避免被连接件表面的压陷变形，让螺栓的预紧力能长期保持在设计范围内，哪怕设备运行中存在持续的振动、温度变化，连接结构也能保持足够的夹紧力，不会出现松动、密封失效等常见故障。对于结构设计人员来说，调用准确的标准件三维模型，能大幅提升设计效率，不需要每次都从头绘制垫圈的结构，只需要匹配对应规格，就能快速完成装配设计，同时也能保证设计出来的设备符合通用工业标准，后续的备件采购、维护更换都能直接采购市场上的标准件，降低设备的全生命周期维护成本。
