简约长条形嵌入式桌面提拉把手结构

　　这类长条形提拉把手，日常最常见的应用场景是家用书桌的隐藏式抽拉面板、嵌入式抽屉的暗装拉手，也会用在小型木质储物盒、桌面收纳柜的翻盖结构上，相比外凸式的明装把手，它在闭合状态下和安装面几乎齐平，不会在桌面堆放文件、摆放键盘鼠标时造成勾挂，也能避免人员走动时磕碰肢体，适配现代简约风格的板式家具、实木桌面的一体化设计需求。从实际使用功能来看，它的核心作用是为可活动的面板、抽拉结构提供受力握持的部位，用户提拉时手指可以穿过把手的中空框体，整根手指贴合内侧受力面，相比小型单孔拉手，受力接触面积更大，提拉厚重的实木抽板、带储物功能的桌面翻板时，单位面积的受力压强更小，长时间握持提拉也不会产生硌手的不适感，同时长条形的结构可以适配不同宽度的面板，

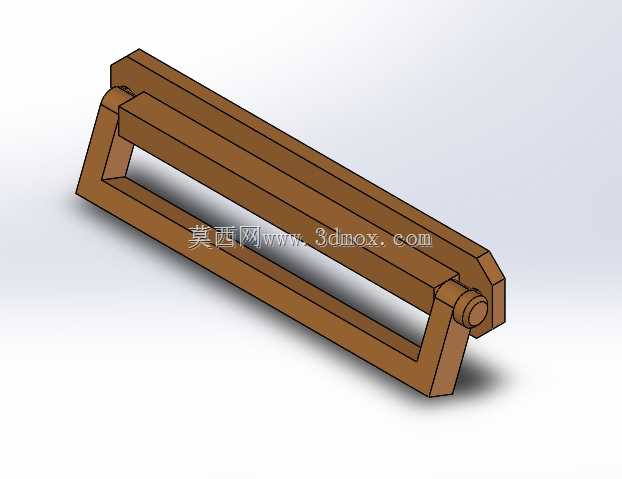

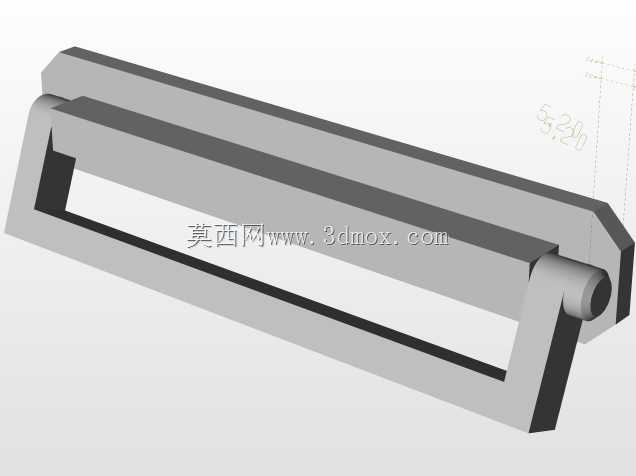

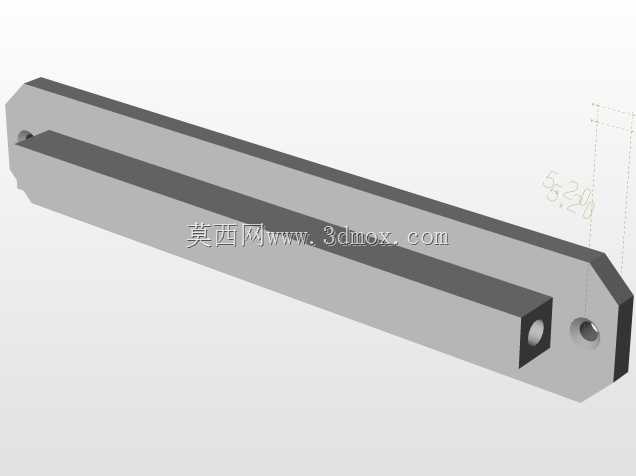

　　不需要严格对准单孔拉手的安装位置，安装容错率更高。在设计思路上，这款把手采用了一体式的框型回转结构，两端的转轴位和主体框体做了等宽的过渡处理，没有额外突出的安装耳，安装时只需要在面板对应位置铣出和把手外轮廓匹配的长条形沉槽，将把手整体嵌入槽内，两端的转轴卡入沉槽两侧的预留孔位即可完成装配，不需要额外使用螺丝从外侧固定，装配完成后外侧看不到连接紧固件，外观整体性更强。结构上把手的握持段做了等厚度的矩形截面设计，边缘全部做了小半径的倒角处理，既避免了锐边在加工、安装过程中划伤操作人员，也能让用户握持时手指接触的部位更顺滑，不会因为棱角产生压痕；两端的转轴采用了同轴度一致的圆柱凸台设计，和框体主体的连接位置做了加厚的加强筋过渡，

　　避免频繁提拉时转轴根部因为应力集中出现断裂，经过多次反复提拉测试，这个过渡结构可以承受日常使用中超过常规拉力三倍的载荷，不会出现开裂、变形的问题。从安装边界尺寸来看，这款把手的整体长度适配常规300mm到500mm宽度的桌面抽板，主体外框的宽度控制在20mm左右，嵌入安装面的深度不超过15mm，不会过度占用面板下方的储物空间，沉槽的加工公差可以控制在±0.2mm范围内，安装后把手和面板之间的缝隙均匀，转动时不会出现卡滞、晃动的问题；转轴的直径设计为6mm，对应的安装孔直径为6.2mm，装配时可以采用轻压入的方式固定，不需要额外添加粘接剂，后期如果把手出现磨损需要更换，只需要将旧的把手从沉槽中撬出，更换新件即可，维护成本极低。

　　在实际选型适配时，需要注意安装面板的厚度不能小于18mm，否则铣出沉槽后面板剩余的壁厚不足，会影响安装孔位的结构强度，频繁提拉容易造成面板开裂；如果是用在密度板、颗粒板这类人造板材的桌面上，建议在转轴安装孔位预先嵌入塑料涨塞，提升孔位的握持力，避免多次转动后孔位磨损变大，导致把手松动脱落。另外这款把手的框型结构内部预留了足够的握持空间，成年人四根手指可以轻松伸入，提拉时的施力方向和面板抽拉方向保持一致，不会出现偏载的情况，抽拉过程中面板运行更顺畅，不会因为受力不均出现卡顿、偏磨的问题，相比外露的圆棒形拉手，它的隐藏式设计也能避免儿童在桌面旁玩耍时被拉手勾住衣物、磕碰头部，使用安全性更高。
