仪表用微型深沟球轴承68结构设计

　　在工业测控、精密仪器仪表的传动链路里，这类微型球轴承的应用场景覆盖了指针式压力计的转轴支撑、流量计数机构的回转支承、小型气动仪表的传动副定位等多个对回转精度、摩擦阻力有严苛要求的环节。不同于重载工况下使用的大型轴承，仪表类轴承的核心设计诉求首先是极低的启动力矩，要保证仪表内部微弱的驱动力就能带动转轴平稳回转，避免因轴承摩擦阻力过大导致的测量示值偏差，这也是这类轴承在结构设计上和普通工业轴承最核心的差异。

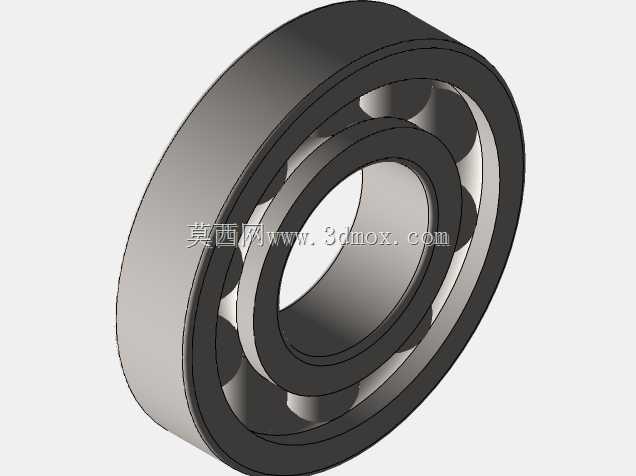

　　从结构设计思路来看，该款轴承采用典型的深沟球滚道构型，内圈与外圈的滚道曲率经过匹配优化，滚道与钢球的密合度控制在合理区间，既保证钢球在滚道内滚动时的接触应力处于材料许用范围，又不会因为密合度过高增大滚动摩擦阻力。保持架采用浪形冲压结构，兜孔间隙经过精确计算，既能对每一颗钢球实现均匀的周向分隔，避免钢球之间直接接触产生额外摩擦与磨损，又不会因为兜孔约束过强限制钢球的自转与公转自由度，保证高速回转下的运转平稳性。轴承的密封结构采用轻接触式防尘盖设计，既能阻挡仪表内部可能存在的微小粉尘、润滑脂溢出，又不会因为密封件的接触压力增大启动力矩，适配仪表类产品长期静置后仍需灵敏响应的使用需求。

　　在外形尺寸与安装边界层面，该款轴承属于68系列的微型薄截面轴承，径向截面尺寸远小于同内径的标准深沟球轴承，能够适配仪表内部紧凑的安装空间，不会占用过多的结构体积。安装时内圈与仪表转轴采用过渡配合，配合公差控制在既能保证内圈与转轴同步回转、无相对蠕变，又不会因为过盈量过大导致内圈滚道变形，影响回转精度；外圈与仪表基座的安装孔采用间隙较小的间隙配合，方便装配时的压装操作，同时保证外圈在基座内无多余的径向窜动。轴承的轴向尺寸经过压缩设计，轴向安装预留间隙仅需零点几毫米即可满足使用需求，适配仪表类产品轴向空间紧张的布局特点。

　　从实际使用的功能特性来看，这类轴承的径向跳动与端面跳动都控制在微米级精度，能够保证仪表转轴的回转中心始终保持稳定，避免转轴偏心导致的指针抖动、示值漂移问题。轴承的额定动载荷与静载荷虽然不高，但完全匹配仪表内部低载荷、高回转灵敏度的使用工况，在额定载荷下的使用寿命能够覆盖仪表的全生命周期使用需求，无需中途维护更换润滑脂或轴承本体。在进行三维建模时，需要重点还原滚道的曲率半径、钢球的直径与数量、保持架的兜孔位置与结构细节，这些细节直接影响后续对轴承进行装配干涉检查、运动仿真时的结果准确性，若建模时忽略滚道曲率的匹配关系，很容易在运动仿真中出现钢球卡滞、接触应力计算偏差的问题，无法为后续的仪表整体结构设计提供准确的参考依据。

　　在选型适配时，需要重点核对轴承的内径、外径、宽度三个核心安装尺寸，同时确认轴承的启动力矩、径向游隙是否满足具体仪表的使用要求，对于有低噪声要求的精密仪表，还需要选用游隙组别更小的精度等级，避免轴承运转时的微小振动传递到仪表传感元件上，影响测量精度。这类轴承除了在传统指针式仪表上使用外，在小型精密传动装置、微型电机输出轴支撑、办公自动化设备的轻载回转部位也有广泛的应用场景，其薄截面、低摩擦、高精度的特性，能够很好地适配各类轻载、紧凑空间下的回转支撑需求。建模过程中对倒角、圆角等工艺细节的还原也十分必要，这些结构细节不仅是加工工艺的要求，能够避免装配时的锐边刮伤配合零件，也能在一定程度上降低轴承安装时的应力集中，提升轴承的实际使用寿命。
