薄壁型深沟径向滚珠轴承结构设计

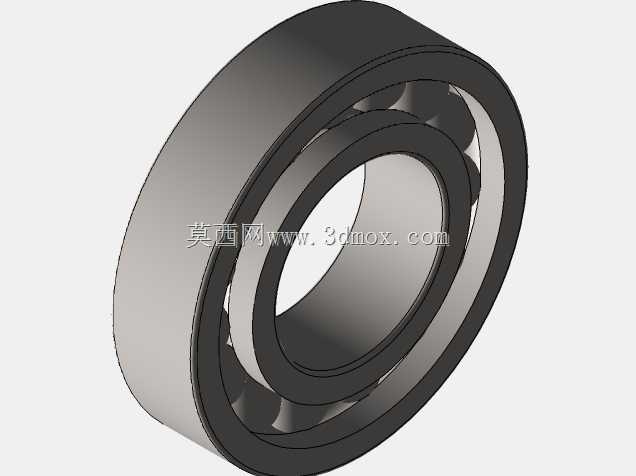

　　在精密传动、小型机电设备、仪器仪表的旋转支承场景中，径向滚珠轴承是应用频次极高的基础零部件，这类68系列的薄壁径向滚珠轴承，常被用于安装空间受限、径向载荷占主导、对旋转精度有稳定要求的工况，比如小型伺服输出端支承、精密检测仪器的旋转轴系、办公自动化设备的辊轴支承、医疗器械的小型旋转机构等场景，相比常规厚度的深沟球轴承，其更小的径向截面尺寸能大幅压缩设备的整体安装空间，在轻量化、紧凑化设计的设备结构中优势明显。从结构设计逻辑来看，这类径向滚珠轴承采用经典的深沟滚道设计，内圈与外圈的滚道曲率与滚动体曲率匹配度经过优化，既保证滚动体在滚道内的顺畅滚动，又能在承受纯径向载荷的同时，兼顾一定比例的双向轴向载荷，

　　适配多数存在少量轴系窜动的安装场景。滚动体沿滚道圆周均匀排布，通过保持架实现等间距分隔，避免滚动体在运转过程中发生相互摩擦、碰撞，降低运转过程中的温升与磨损，提升整体支承的运转稳定性与使用寿命。内圈与轴颈采用基孔制配合，外圈与轴承座孔采用基轴制配合，安装时需根据载荷特性、转速等级选择对应的配合公差，过盈量过大易导致轴承游隙被过度压缩，出现运转卡滞、温升过快的问题，过盈量不足则易在运转过程中出现内圈跑圈、外圈打滑的情况，加剧配合面的磨损。从安装边界来看，这类薄壁径向轴承的轴向宽度较窄，安装时的轴向定位结构不宜设计得过于复杂，通常采用轴用弹性挡圈配合孔用弹性挡圈即可实现轴向限位，部分对定位精度要求较高的场景，可采用轴肩与孔台肩进行定位，

　　但需注意轴肩与孔台肩的高度不能超过轴承内圈、外圈的倒角高度，避免出现轴承安装不到位、定位面贴合不实的问题。在三维建模过程中，需严格还原滚道的曲率半径、滚动体的直径与数量、保持架的兜孔结构与间隙，同时要准确还原内圈、外圈的倒角尺寸与安装基准面的形位公差，确保模型导入装配体后，能直接用于干涉检查、装配模拟，也可基于模型直接生成工程图用于加工生产。这类轴承的密封结构通常根据使用场景选择开式、双面防尘盖或双面密封圈的形式，开式结构适用于有定期润滑维护、环境洁净度较高的场景，防尘盖结构适用于干燥、多粉尘的工况，能阻挡外部粉尘进入滚道内部，密封圈结构则适用于存在少量油污、水汽的工况，能更好地保持内部润滑脂的性能，减少润滑脂的泄漏。

　　在实际选型应用中，需根据轴系的额定载荷、极限转速、预期寿命计算所需的额定动载荷、额定静载荷，匹配对应尺寸的轴承型号，同时要核算轴承的安装空间是否满足径向、轴向的尺寸要求，避免出现安装干涉。建模过程中对滚道与滚动体的接触位置做了贴合处理，能直观展示轴承的装配关系，也可用于后续的运动仿真，模拟轴承在不同转速、载荷下的运转状态，为轴系的整体设计提供直观的参考依据。对于结构设计从业者而言，这类标准件的三维模型能大幅提升装配设计的效率，无需从零开始绘制轴承的每一处细节，直接调用即可完成轴系的装配搭建，同时能准确反映轴承的外形尺寸与安装边界，确保后续的结构设计不会出现尺寸冲突。在设备维护场景中，这类模型也可用于拆装模拟，帮助运维人员快速掌握轴承的安装拆卸要点，避免在拆装过程中因操作不当损伤轴承或配合部件。
