精密仪表用短圆柱滚子轴承结构

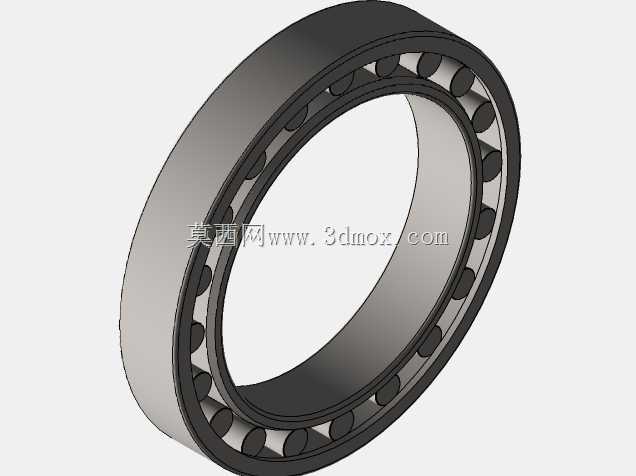

　　这类短圆柱滚子轴承主要面向精密仪表类设备的转动支承场景，常见于工业检测仪表、小型精密传动模组、实验室精密调节机构这类对径向承载精度、转动顺滑度有较高要求的部位，区别于普通重载工业轴承，它的径向结构更紧凑，滚道与滚子的配合间隙控制在极小的公差区间，能够在低转速、轻载的工况下保持稳定的回转精度，避免仪表指针或检测元件出现回转卡顿、径向窜动超差的问题。从结构设计逻辑来看，该轴承采用无外圈挡边或者内圈单挡边的配置？不对，看模型结构是实体冲压保持架？不，图中是实体窗式保持架，将圆柱滚子均匀分隔在内外圈滚道之间，保持架的窗孔与滚子的间隙经过匹配设计，既不会因为间隙过大导致滚子在回转时出现歪斜卡滞，也不会因为间隙过小造成滚子转动时的摩擦阻力升高，

　　适配仪表类设备低驱动力矩的使用要求。在实际选型安装时，这类轴承的安装边界需要严格匹配轴颈与轴承座孔的公差，通常轴颈采用js5或者k5级公差，座孔采用H6级公差，因为仪表类部件的装配空间通常十分紧凑，轴承的径向截面尺寸比同内径的深沟球轴承更小？不对，短圆柱滚子轴承的径向承载能力比同尺寸深沟球轴承高，但是轴向窜动的限制需要靠相邻的定位结构来实现，因为这类仪表用滚子轴承通常不承受轴向载荷，安装时需要在轴承的端面预留0.02到0.05毫米的轴向热胀间隙，避免设备在工作环境温度变化时，轴承内部出现附加轴向载荷导致转动卡滞。从建模的结构细节来看，内外圈的滚道都采用了对数修形的轮廓设计，能够消除滚子端部的应力集中，

　　即使在仪表受到轻微冲击载荷的情况下，滚道与滚子的接触应力也能保持均匀分布，不会出现局部压痕导致回转精度下降。滚子的直径一致性公差控制在微米级，确保每一个滚子承受的载荷均匀，避免个别滚子过载出现早期磨损。保持架采用铜合金或者高强度工程塑料材质？不对，模型里的保持架是实体金属结构，窗孔的导向面做了微量的倒角处理，装配时滚子可以顺畅装入窗孔，不会出现卡伤滚子表面的问题。在实际应用场景中，这类轴承经常用在压力表的机芯转动支承、流量计的叶轮转轴支承、精密调节旋钮的转动副部位，这些场景的共同特点是转速不高，通常每分钟几十转到几百转，但是对回转的灵活性、径向跳动量要求极高，径向跳动量通常要控制在0.01毫米以内，

　　才能保证仪表的检测精度或者调节精度。设计这类轴承的三维模型时，需要重点关注滚道的曲率半径与滚子直径的匹配关系，通常滚道的曲率半径略大于滚子的半径，保证接触区域为线接触的同时，避免边缘接触；另外保持架的定心方式通常采用内圈定心或者滚子定心，不会采用外圈定心，因为外圈通常与仪表的壳体过盈配合，保持架如果靠外圈定心会增加摩擦阻力。安装时的压装工艺也有讲究，不能直接敲击轴承的端面，需要采用专用压套，将压力均匀施加在被压装的套圈端面上，比如将轴承压入轴颈时，压力只能施加在内圈端面，压入座孔时压力只能施加在外圈端面，避免滚道与滚子之间受到冲击载荷出现压痕。这类轴承的润滑通常采用锂基润滑脂或者微型轴承专用润滑油，注脂量控制在轴承内部空腔的三分之一到二分之一，注脂过多会增加转动阻力，导致仪表的驱动力矩升高，注脂过少则会在长期使用后出现润滑不足，磨损加快的问题。在三维建模过程中，需要准确还原各个零件的配合关系，比如滚子与滚道的径向间隙、滚子与保持架窗孔的周向间隙、内外圈的宽度尺寸差，这些参数直接影响后续工程图导出后的加工准确性，如果建模时的配合间隙设置不合理，加工出来的轴承要么转动卡滞，要么径向窜动量过大，无法满足精密仪表的使用要求。另外，轴承的倒角尺寸也需要符合相关标准，安装引导倒角通常为15度到30度，方便装配时顺利导入轴颈或者座孔，避免装配时刮伤配合表面。
