双握把可调式联动门锁把手结构设计

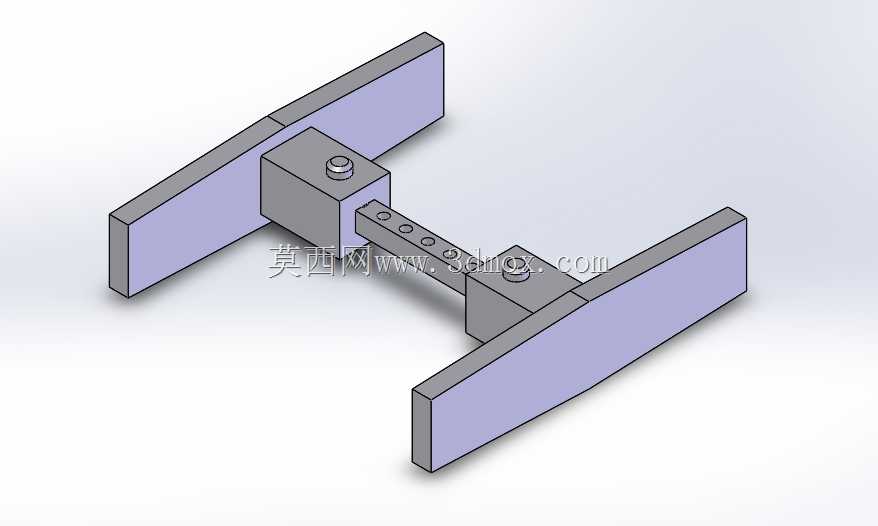

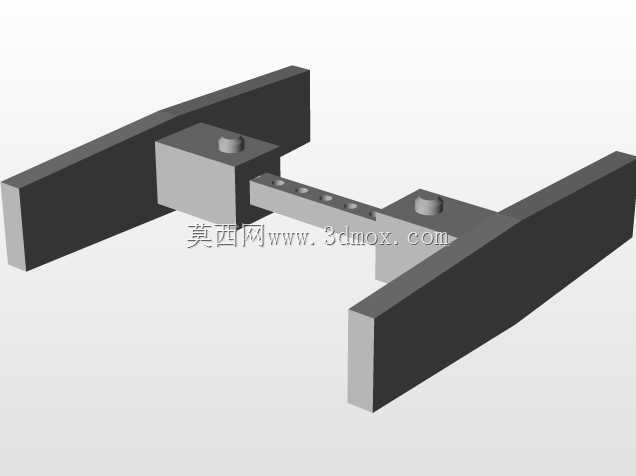

　　这套双握把联动把手结构，主要适配室内双开木门、铝合金隔断门、小型设备舱对开门的启闭锁止场景，区别于常规单门独立把手，它通过中间的联动调节杆实现两侧握把的同步动作，不需要在两扇门分别安装独立锁具，就能完成对开门的整体锁止与解锁，在办公隔断、仓储隔间、洁净室双开传递门这类场景里，能大幅减少锁具安装的开孔工作量，同时避免双扇门锁点错位导致的启闭卡滞问题。从实际使用功能来看，这套把手的核心作用是传递人手的启闭力矩，同时带动锁舌完成伸缩动作，两侧的长条形握把做了加宽的贴合面设计，人手握持时的受力面更大，即便戴着手套操作也能稳定施力，不会出现常规小圆把手打滑的问题；中间的方形基座是整个结构的受力核心，内部预留了锁芯安装位与方轴传动孔，既可以适配普通机械锁芯，也能预留空间加装电子锁的感应模块，不需要改动整体安装结构就能完成锁具类型的替换。设计过程中首先考虑的是安装适配性，两个握把的安装基面做了平整的贴合面，不需要在门板上做沉台铣削，只需要开出对应的方轴过孔与两个螺丝固定孔就能完成安装，对于厚度在30mm到50mm之间的门板，只需要更换对应长度的固定螺丝就能适配，不需要调整握把本身的结构；中间的联动杆上做了等距的调节孔位，安装时可以根据两扇门的实际间隙、不同门宽的安装需求，调整两个基座之间的固定距离，适配宽度在600mm到1200mm之间的对开门，不需要根据门宽单独定制连杆长度，能大幅降低配件的备货规格。从结构受力的角度设计时，

　　特意将握把与基座的连接位置做了加厚的过渡圆角，人手施加在握把末端的力矩会通过加厚的连接段传递到基座，不会出现长期使用后握把根部断裂的问题；基座上的固定螺母做了内嵌式设计，固定螺丝从门板另一侧拧入时，螺母不会跟转，安装时不需要额外在背面扶着螺母固定，单人就能完成整个安装流程。联动杆与基座的连接采用了销钉定位加螺丝紧固的方式，调整好安装距离后拧紧紧固螺丝，就能让连杆与基座形成刚性整体，转动任意一侧握把时，另一侧的握把会同步转动，不会出现传动间隙导致的锁点错位，长期使用后如果出现传动松动，只需要重新拧紧连杆上的紧固螺丝就能消除间隙，不需要更换整个配件。外形尺寸上，单侧握把的长度设计为120mm，宽度25mm，突出门板表面的高度为35mm，

　　这个尺寸既保证了足够的握持长度，又不会因为突出过多导致过往人员磕碰，在狭窄的通道场景里也能正常使用；基座的外形尺寸为40mm见方，厚度20mm，安装后突出门板的高度与握把保持一致，整体外观平整没有突兀的凸起。安装边界方面，这套结构要求门板表面的平面度误差不超过1mm，否则基座贴合不严会导致转动卡滞；方轴过孔的开孔直径推荐为12mm，开孔位置距离门板侧边的距离为60mm，这个距离既能保证锁舌有足够的伸缩行程，又不会因为离侧边太近导致门板侧边开裂；两个基座的安装中心距需要根据实际门宽在联动杆的调节范围内调整，安装时需要保证两个基座的中心在同一条水平线上，水平度误差不超过0.5mm，否则会出现联动杆别劲、转动阻力大的问题。

　　在实际使用场景中，这套把手结构相比传统的对开门独立把手，减少了一半的锁具采购成本，同时安装工时能缩短40%左右，因为只需要安装一套锁芯就能控制两扇门的锁止，日常使用时只需要操作一侧的把手就能同时解锁两扇门，搬运大件物品时不需要分别开启两扇门的锁，操作效率更高。针对洁净室场景的使用需求，整个结构的外露面都做了无死角的平面设计，没有容易积灰的凹槽与缝隙，日常清洁时只需要擦拭表面就能完成清洁，不会残留卫生死角；针对仓储隔间的使用需求，握把部分采用了加厚的实心结构，抗冲击能力更强，即便被搬运的货物轻微磕碰也不会出现变形断裂的问题。设计时还考虑了左右手操作的通用性，整个结构为对称设计，不需要区分左开还是右开的安装方向，安装时只需要调整锁舌的方向就能适配不同的开门方向，配件的通用性更强，不需要单独备货左右开的不同型号。
