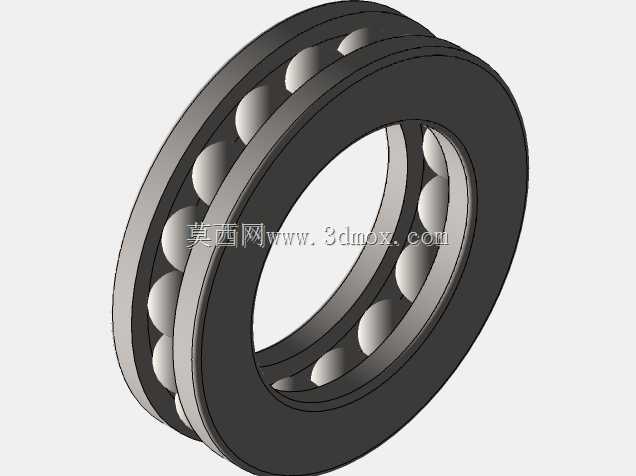

双向推力接触式球轴承结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:487415
  • 双向推力接触式球轴承结构设计

  在各类存在轴向载荷的回转传动场景中,推力球轴承是承担轴向定位、承载轴向力的核心基础零件,这套双向推力球轴承的结构设计,完全贴合ISO标准中对应尺寸系列的安装与使用要求,可直接适配多数通用机械的轴向承载工位。从实际应用场景来看,这类轴承常被用在立式水泵的轴向定位端、机床主轴的轴向限位结构、减速机低速轴的止推工位、起重设备的回转支撑副,以及各类需要承受单向或双向轴向载荷、同时对回转精度有一定要求的传动节点中,它无法单独承担径向载荷,因此在实际装配时通常会和深沟球轴承、圆柱滚子轴承等可承受径向载荷的轴承配对使用,共同完成轴系的径向与轴向定位。

  从产品功能特性来看,这套推力球轴承采用双轴圈、双钢球保持架组件加中隔圈的结构,可同时承受两个方向的轴向载荷,在轴系出现双向轴向窜动趋势时,两侧的滚道分别与钢球接触形成承载面,将轴向力均匀传递到轴承座的安装端面,避免轴系出现轴向窜动影响设备运行精度。钢球采用满装优化的保持架排布,保持架采用冲压钢质结构,既能够将钢球均匀分隔在滚道圆周上,避免钢球之间直接接触产生摩擦磨损,又能预留足够的润滑脂存储空间,在设备运行时,润滑脂可以在保持架的兜孔间隙内循环,持续为钢球与滚道的接触副提供润滑,降低运行时的摩擦温升,延长轴承的实际使用寿命。

  在设计思路上,这套模型完全遵循推力球轴承的载荷传递逻辑,轴圈的内孔与轴采用过渡配合,安装时轴圈随轴一同回转,座圈的外圆与轴承座孔采用间隙配合,座圈固定在轴承座的安装端面上不随轴转动,中隔圈的厚度经过尺寸链核算,可保证两侧钢球与滚道之间存在合理的初始接触间隙,既不会因为间隙过大导致轴系轴向窜动量超标,也不会因为间隙过小导致轴承在运行时出现预紧过载、发热抱死的问题。滚道的曲率半径设计略大于钢球半径,保证钢球与滚道之间为点接触状态,在承受轴向载荷时接触应力分布均匀,同时降低回转时的摩擦阻力,适配中低速、中等轴向载荷的运行工况。

  从外形尺寸与安装边界来看,这套轴承的内孔尺寸、外径尺寸、整体装配高度都严格对应ISO标准中68尺寸系列的推力球轴承参数,轴圈的内孔倒角、座圈的外圆倒角都按照标准安装要求设计,可避免装配时倒角与轴肩、座孔台阶发生干涉,安装时轴的定位轴肩高度、轴承座的定位孔台阶高度都控制在标准允许的范围内,既能够保证轴承端面与定位面完全贴合,又不会因为轴肩过高接触到保持架、影响轴承的正常回转。在实际选型使用时,需要核算工位的最大轴向静载荷、动载荷,确保轴承的额定承载能力满足工况要求,同时要注意安装时的清洁度,避免金属碎屑、灰尘等杂质进入滚道内部,造成钢球与滚道的早期点蚀磨损,润滑方式可根据运行转速选择脂润滑或者油润滑,转速较低的工位采用脂润滑即可满足长期运行需求,转速较高的工位可搭配稀油润滑系统,带走轴承运行产生的热量,进一步提升运行稳定性。
