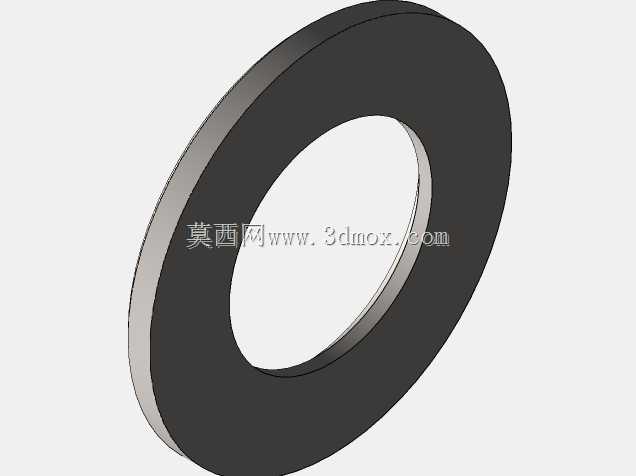

带倒角硬化处理平垫圈结构设计

　　在各类机械装配场景中，平垫圈是最基础也最不可或缺的连接件辅件，小到消费电子的内部螺丝紧固，大到重型工程机械的结构件连接，都能看到这类零件的身影。这款带倒角的硬化平垫圈，在常规平垫圈的结构基础上做了针对性优化，适配更多对连接可靠性、装配容错率有要求的工况。从实际装配需求出发，常规无倒角平垫圈在穿装螺栓时，内孔边缘的锐边很容易刮伤螺栓杆部的螺纹镀层，尤其是在采用镀锌、达克罗表面处理的紧固件装配中，刮伤后的镀层破损位置很容易在后续使用中出现锈蚀，影响连接副的整体防腐性能；同时锐边结构在压装过程中，如果与被连接件表面存在微小角度偏差，很容易出现局部应力集中，压伤铝合金、工程塑料这类低硬度被连接件的表面，甚至造成被连接件的局部开裂。

　　这款平垫圈的内外圈倒角设计，首先解决的就是装配过程中的导向问题，内孔倒角可以在螺栓穿入时形成自然导向锥面，即使螺栓与垫圈存在小范围的同轴度偏差，也能顺利穿入，不会出现卡滞、刮伤螺纹的问题，在自动化装配线的螺栓自动送料、拧紧工位，这种带倒角的结构能大幅降低卡料、装配不良的概率，提升整线的装配良率。外圈的倒角则避免了垫圈压合后边缘对被连接件表面的切削效应，尤其是在采用扭矩法拧紧螺栓时，垫圈会随着螺栓的转动产生微小的周向滑移，倒角结构能让垫圈与被连接件的接触边缘形成平滑过渡，不会在被连接件表面压出环形压痕，对于外观面有要求的外装结构件连接，能减少后续表面修复的工序。硬化处理的工艺选择，是针对平垫圈在高预紧力连接场景下的失效问题优化的，常规低碳钢平垫圈在螺栓预紧力超过一定阈值后，很容易出现垫圈被压溃、内孔变形的问题，尤其是在采用高强度螺栓的连接副中，垫圈的硬度如果低于螺栓硬度，拧紧过程中垫圈的塑性变形会导致预紧力损失，直接影响连接的可靠性。经过硬化处理的垫圈，表面硬度提升后，能在高预紧力下保持尺寸稳定性，不会因为压合产生永久变形，保证螺栓拧紧后的预紧力长期保持在设计区间内，避免因为预紧力衰减导致的连接松动。从结构尺寸的设计边界来看，这类平垫圈的内孔尺寸需要适配对应规格的螺栓杆部直径，预留合理的装配间隙，间隙过大会导致垫圈与螺栓的同轴度偏差过大，拧紧时垫圈容易出现偏载，间隙过小则会导致装配困难，甚至出现螺栓无法穿入的问题；

　　垫圈的外径尺寸需要匹配螺栓头或者螺母的对边尺寸，保证垫圈的支撑面完全覆盖螺栓头的承压面，避免螺栓头直接压在被连接件上造成局部压应力过大；厚度尺寸则需要根据连接副的预紧力要求、被连接件的压缩量来确定，过薄的垫圈无法起到均匀分散压应力的作用，过厚的垫圈则会额外增加螺栓的长度需求，提升连接结构的整体重量。在实际的设备应用中，这类硬化倒角平垫圈常被用在液压阀块的安装、机床导轨的固定、电机与安装座的连接这类对连接可靠性要求较高的位置，比如液压系统的阀块安装面本身加工精度较高，如果采用普通平垫圈，拧紧时的锐边压痕很容易破坏阀块的密封平面，造成液压油泄漏，带倒角的硬化垫圈既能保证压应力均匀分散在阀块安装面上，又不会损伤密封平面，

　　同时硬化后的垫圈不会在长期油压振动下出现变形松脱。在户外使用的工程机械结构连接中，硬化处理的垫圈抗疲劳性能更优，能承受设备运行过程中的反复振动冲击，不会因为长期交变载荷出现垫圈碎裂的问题，倒角结构也能减少雨水、灰尘在垫圈边缘的积存，降低连接位置的锈蚀概率。从三维建模的角度来看，这类零件的建模需要重点关注倒角的尺寸一致性，内外圈的倒角角度、深度需要保持均匀，避免出现倒角大小不一的问题，影响装配导向效果；同时硬化层的深度虽然不需要在三维模型中体现，但在后续出工程图时需要标注对应的热处理要求，明确硬度范围与硬化层深度，保证加工后的零件符合设计要求。建模过程中需要严格控制内孔、外径的尺寸公差，平垫圈作为标准类辅件，尺寸公差需要符合对应的行业标准，保证与不同厂家生产的同规格螺栓、螺母都能适配，不会出现装配干涉的问题。在装配体的干涉检查中，需要重点确认垫圈倒角位置与螺栓头下圆角的适配性，螺栓头下一般都有工艺圆角，如果垫圈的内孔倒角尺寸过小，会导致垫圈与螺栓头圆角干涉，造成螺栓无法拧紧到位的问题，这也是很多新手设计时容易忽略的细节，合理的内孔倒角尺寸刚好可以避让螺栓头下的圆角，保证螺栓头的承压面完全贴合在垫圈的支撑平面上，让预紧力均匀传递。
