钣金折弯式山夹连接固定件结构设计

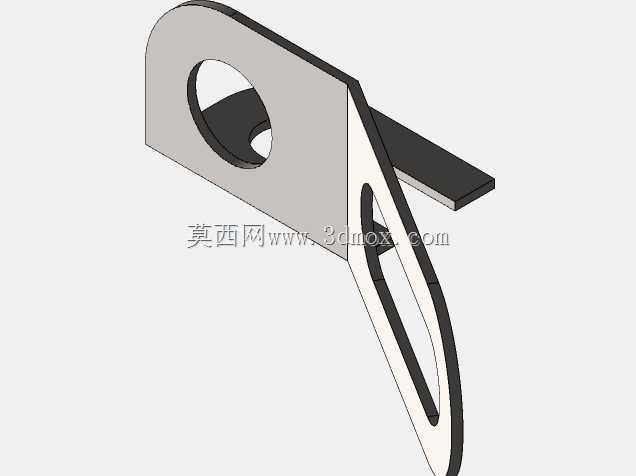

　　在轻工装配、小型工装夹具搭建、非标设备外围附件固定场景中，这类折弯成型的山夹构件是十分常见的连接载体，很多一线结构设计人员在做外围走线、小型附件挂载、薄板件拼接定位时，都会优先选用这类成型件做过渡连接，相比标准角码，它的异形折弯结构能适配更特殊的安装夹角空间，不需要额外加工垫块就能完成非垂直面的连接固定。从结构本身来看，这个构件采用单块钣金板材冲压折弯成型，没有额外的焊接拼接工序，生产环节只需要通过落料冲孔、折弯两道核心工序就能完成成品加工，量产时的工艺一致性好，单件加工成本控制优势明显，适合批量配套在各类需要快速装拆的小型设备结构中。主体的大圆孔是主安装定位孔，孔径匹配常规的M6-M8规格紧固件，

　　安装时可以穿过螺栓完成与主安装面的锁紧，孔边预留的足够压紧面能保证螺栓锁紧时不会出现板材局部压溃变形的问题，主安装面的平板区域做了直角折弯处理，折弯半径控制在板材厚度的1.2倍左右，既避免折弯处出现应力集中开裂的问题，也能保证折弯后的角度公差控制在±0.5°范围内，满足常规装配的精度要求。延伸出去的斜向折弯臂上开设的长条形腰型孔，是用于连接待固定附件的调节位，腰型孔的长度方向顺着折弯臂的走向布置，安装时可以根据附件的实际位置调整紧固件的锁紧位置，补偿主安装面和附件之间的位置公差，不需要在装配时反复扩孔调整，能大幅提升现场装配的效率。斜臂末端的收窄结构是为了避让相邻的其他构件，在空间紧凑的安装位里，这种收窄设计不会和旁边的管线、

　　其他固定件产生干涉，相比等宽的折弯臂，它的空间适配性更强。从安装边界来看，主安装面的平面度控制在0.1mm以内，保证和安装基面贴合时不会出现缝隙，锁紧后不会出现松动窜动的问题；整体的折弯高度控制在常规小空间安装的允许范围内，不会因为构件突出过高占用过多的设备内部空间，在做紧凑型设备的结构排布时，这类薄型折弯固定件的空间优势十分突出。设计这类构件的时候，首先要确认安装面的夹角角度，这个构件的斜臂折弯角度不是常规的90度，是根据实际安装场景里两个待连接件的空间夹角做的定制化角度，避免安装后出现附件歪斜、受力方向偏移的问题；其次要核算板材的厚度选型，根据需要承载的附件重量选择对应厚度的冷轧钢板，常规挂载1kg以内的附件时选用1.

　　5mm厚板材即可，若挂载重量更大可以适当提升板材厚度，同时对应调整折弯半径避免折弯处断裂。另外，腰型孔的宽度要匹配选用的紧固件外径，间隙控制在0.2mm左右，既保证调节顺畅，也不会因为间隙过大导致锁紧后附件出现晃动。在实际使用中，这类山夹构件除了设备内部的附件固定，还可以用在生产线的小型工装挂装、设备外壳的辅助连接、电气柜内部的走线支架固定等场景，因为是一体冲压成型，自身的结构强度足够应对常规的静载荷挂载，长期使用不会出现焊缝开裂、拼接松动的问题。相比铸造的固定支架，钣金折弯件的重量更轻，安装时单人就能完成定位锁紧，不需要额外的吊装辅助，在小型设备的轻量化设计中，这类构件的应用占比正在逐步提升。设计建模时要注意折弯扣除值的准确设置，保证折弯后的成品尺寸和设计值一致，避免出现安装孔位错位的问题，主安装孔和腰型孔的孔位公差要按照IT12级精度控制，既能满足装配要求，也不会过度提升加工成本。构件的边缘都做了毛刺去除处理，安装时不会划伤操作人员，也不会刮破接触到的线缆外皮，适配电气安装场景的安全要求。
