ISO标准扭矩锁紧六角螺母结构设计

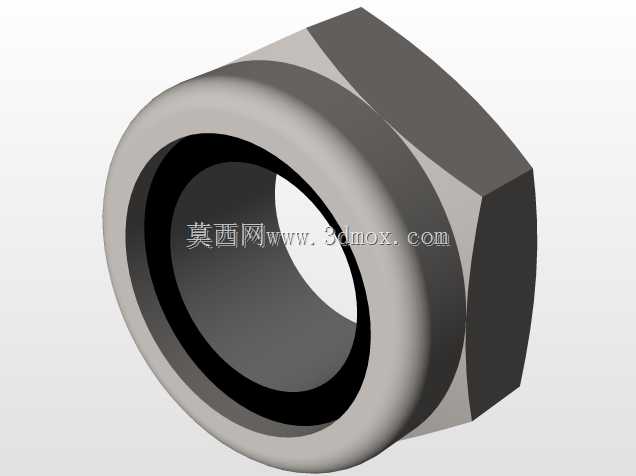

　　在各类需要可靠螺纹防松的机械装配场景中，扭矩螺母是替代普通六角螺母实现高可靠性连接的核心紧固件，常见于轨道交通走行部连接、重型工程机械振动部位、风电设备塔筒法兰连接、汽车底盘悬架装配等长期承受交变载荷、冲击振动的工况位置，相比普通螺母配合弹垫的防松方案，这类扭矩螺母可通过自身结构产生稳定的锁紧力矩，无需额外添加防松元件，能在长时间振动工况下保持螺纹副的预紧力不衰减，避免连接松脱引发的设备故障。从结构设计逻辑来看，这款ISO标准扭矩螺母采用了六角外形加端面楔形锁紧环的组合结构，主体六角部分沿用了标准六角螺母的对边尺寸设计，可兼容常规呆扳手、套筒扳手的拧紧作业，无需为其配备特殊工装，现场装配的通用性较强；

　　螺母内孔的螺纹段采用标准公制粗牙螺纹公差，可与对应规格的外螺纹件实现顺畅旋合，靠近装配贴合面的一侧集成了带偏心弧度的锁紧环结构，当螺母被拧紧至贴合安装面后，继续施加拧紧扭矩会使锁紧环产生可控的弹性形变，形变产生的径向抱紧力会均匀作用在螺纹副的接触面上，同时端面的楔形结构会与被连接件表面形成咬合摩擦力，双重作用下实现可靠的防松效果。在外形尺寸与安装边界的设计考量上，这款螺母的六角对边尺寸、整体厚度均严格遵循ISO相关紧固件标准的尺寸公差要求，可直接替换同规格的普通ISO六角螺母，不需要对原有安装位置的沉孔、扳手空间做任何修改，适配性极强；安装时需要注意，被连接件的贴合面需保持平整，无明显的焊渣、凸起或倾斜，

　　否则会导致锁紧环的形变不均匀，影响最终的锁紧力矩稳定性，拧紧过程中需按照对应螺纹规格推荐的扭矩值施加拧紧力，避免过度拧紧导致锁紧环产生塑性形变，失去防松性能。不同于尼龙圈锁紧螺母存在温度适用范围窄、反复拆装后锁紧力下降明显的问题，这类全金属结构的扭矩螺母可在-40℃到120℃的宽温域环境下稳定工作，即使经过3到5次的反复拆装，其残留锁紧力矩仍能保持在初始值的70%以上，适合需要定期维护拆装的设备部位使用。在三维建模过程中，需要重点把控几个关键尺寸的精度：一是内螺纹的中径公差，需严格按照6H级内螺纹的公差带建模，避免后续生产出的螺母出现旋合卡滞或配合间隙过大的问题；二是锁紧环的偏心量与壁厚尺寸，

　　这两个参数直接决定了螺母的初始锁紧力矩范围，偏心量过大会导致拧紧扭矩过高，现场装配困难，偏心量过小则无法提供足够的抱紧力，起不到防松作用；三是六角部分的倒角尺寸，需保证两端的倒角角度与尺寸符合标准要求，既能够引导螺母顺利旋入外螺纹件，也能避免拧紧时扳手与螺母端面产生干涉。实际选型应用时，需要根据连接部位的载荷大小、振动频率、环境温度等参数匹配对应规格的扭矩螺母，对于承受强冲击载荷的部位，可搭配平垫圈使用，增大螺母与被连接件的接触面积，避免锁紧环压伤被连接件表面，同时要注意，这类螺母不适合用于需要频繁快速拆装的快换结构上，反复拆装会加速锁紧环的疲劳损耗，缩短其使用寿命。
