ISO标准细牙2级AB级六角螺母结构设计

　　在各类机械装配场景中，螺纹紧固件是连接结构的核心基础元件，六角螺母作为最常用的紧固件品类之一，其参数合规性、结构合理性直接决定整套连接副的可靠性。这款细牙六角螺母对应ISO标准体系下的2级精度、AB级公差要求，适配细牙外螺纹连接件，多用于对螺纹旋合精度、防松性能、连接同轴度有较高要求的装配场景。

　　从实际应用场景来看，这类细牙六角螺母常出现在液压管路连接、精密仪器装配、汽车底盘副连接、机床调节机构锁紧等工况中——相比粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，旋合后自锁性能更优，同时牙型更小，对薄壁连接件的壁厚占用更少，适合在安装空间受限、需要微调锁紧位置、承受交变振动载荷的位置使用。比如在液压阀块的管接头锁紧场景中，细牙螺母旋合后能更好地贴合密封面，避免因振动导致的螺纹松动渗漏；在精密机床的导轨调节座锁紧环节，细牙螺纹的微调特性可以让锁紧位置的控制精度达到毫米级以下，满足设备装配的形位公差要求。

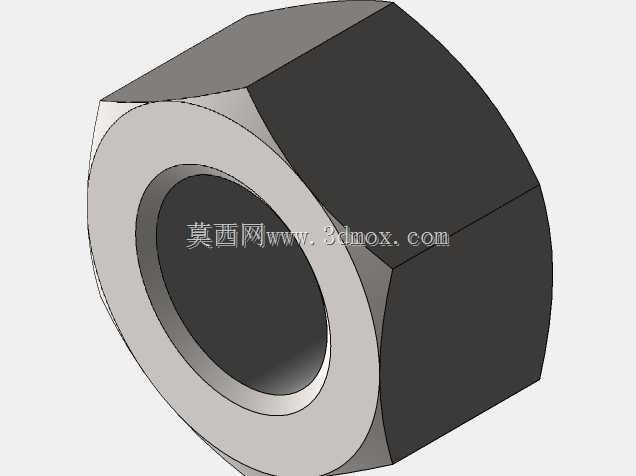

　　从结构设计思路来看，这款螺母的外形遵循标准六角棱柱结构，六个受力面的平面度、相邻面夹角公差严格匹配AB级精度要求，保证扳手拧紧时受力均匀，不会出现棱角打滑、扳手卡滞的问题。螺母的端面与螺纹孔轴线的垂直度是设计中的关键管控项，若端面垂直度超差，拧紧后会导致连接件承受附加弯矩，轻则造成连接预紧力不均，重则引发螺纹滑牙、连接件变形。螺纹孔的设计采用细牙螺纹基本牙型，中径公差带符合2级精度要求，螺纹收尾、退刀槽的尺寸都做了标准化设定，既保证螺纹旋合的有效长度足够，又避免因退刀槽过深导致螺母端面承压面积不足。

　　在安装边界与尺寸管控上，这类螺母的对边宽度、对角宽度、螺母厚度都严格遵循对应ISO标准的尺寸系列，设计时已经考虑了常规套筒扳手、开口扳手的操作空间需求：对边尺寸的公差控制在极小范围内，保证标准扳手可以顺利套入，不会出现间隙过大磨损棱角、间隙过小无法装配的问题；螺母厚度的设定兼顾了螺纹旋合圈数与安装空间占用，足够的旋合圈数可以让螺纹牙的受力均匀分布，避免前几牙受力过载导致滑牙，同时控制整体厚度不会过度挤占轴向安装空间。螺母两端的倒角设计也做了优化，入口端的倒角可以引导外螺纹顺利旋入，避免螺纹对中偏差导致的牙型磕碰，另一端的倒角则可以去除加工毛刺，保证端面与被连接件的贴合度，不会因毛刺垫起导致预紧力虚标。

　　从功能特性上看，AB级精度的螺母表面粗糙度、形位公差都高于普通C级螺母，适合配合8.8级及以上强度等级的细牙螺栓使用，连接后的预紧力离散度更小，在交变载荷下的防松寿命更长。在做三维建模时，这类标准件的建模重点在于螺纹参数的准确还原、六角面与螺纹孔的同轴度管控、倒角与棱边的工艺性处理——很多新手建模时容易忽略螺纹收尾的结构，直接将完整螺纹贯穿螺母厚度，实际加工中这种结构是无法实现的，而且会导致螺母端面的螺纹牙出现锐边，装配时容易刮伤被连接件表面，也容易在拧紧时产生铁屑污染装配面。另外，六角棱边的微小倒钝也是实际生产中必须考虑的细节，建模时保留这个特征，才能让模型和实际加工出来的零件一致，在做虚拟装配、运动仿真时不会出现棱边干涉的误判。

　　在设备选型匹配时，选用这类螺母需要注意三个核心匹配点：一是螺纹规格与螺距必须和配套螺栓完全一致，细牙螺纹的螺距不匹配会直接导致无法旋入，甚至损坏螺纹牙型；二是螺母的性能等级要和螺栓匹配，避免出现螺母强度不足导致螺纹脱扣的问题；三是安装时的扳手空间要符合对边尺寸的操作要求，若周边结构距离螺母六角面过近，会导致标准扳手无法套入，需要提前预留足够的操作空间，或者选用薄型、矮型的特殊螺母替代。这类标准螺母的三维模型在做整机设计时，常被直接调用到装配体中，用来验证连接位置的空间干涉情况、检查扳手操作的可达性，也可以用来生成对应的工程图明细栏，减少重复建模的工作量，提升整机设计的效率。
