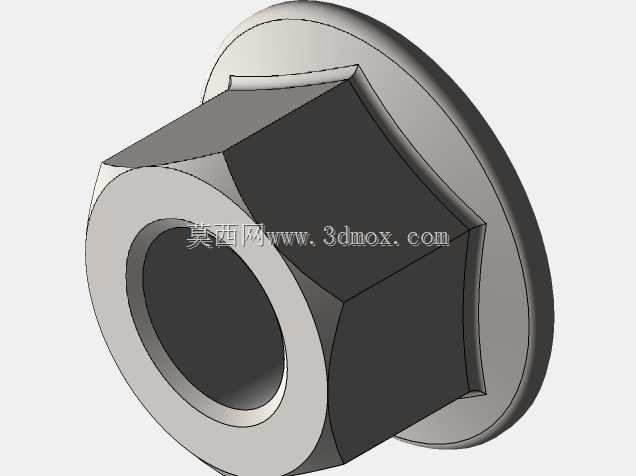

ISO A级六角法兰面紧固螺母结构

　　在各类机械设备的装配环节里，法兰面螺母的应用场景覆盖极广，从普通的机床机架拼接、自动化输送线的型材固定，到工程机械的液压管路附件锁紧、汽车底盘部件的防松连接，都能看到这类零件的身影。和普通六角螺母相比，带法兰面的结构不需要额外搭配平垫圈使用，法兰盘的大端面可以直接贴合被连接件表面，一方面增大了接触承压面积，降低被连接件表面的压应力，避免软质材质的连接件表面被压溃，另一方面法兰端面的防滑齿结构（部分规格带齿）可以在拧紧后嵌入被连接件表面，起到一定的防松效果，尤其适合有小幅振动的工况场景。

　　这款A级精度的六角法兰螺母，在设计时首先遵循ISO相关紧固件标准的尺寸公差要求，六角对边、对角尺寸严格匹配标准扳手的卡口规格，保证常规手动扳手、气动套筒都能顺利适配，不会出现对边过大卡不进扳手、或者对边过小打滑拧圆角的问题。法兰盘的外径尺寸经过核算，在保证足够承压面积的前提下，不会因为直径过大干涉周边相邻的安装孔位或者其他零件，法兰盘的厚度也做了对应优化，既保证拧紧时法兰面不会发生翘曲变形，又不会过度增加零件整体高度，压缩安装空间的占用。

　　从结构细节来看，螺母的内螺纹精度达到A级对应的公差等级，和外螺纹件配合时，螺纹的啮合间隙控制在合理范围，既能保证顺利旋合，不会出现卡滞、错牙的问题，又能保证足够的螺纹啮合长度，让锁紧力均匀分布在每一圈螺纹上，避免前几牙螺纹受力过大发生滑牙失效。螺母的六角头部和法兰盘的衔接位置做了圆角过渡处理，避免冷镦成型时出现应力集中开裂的问题，同时也能减少安装时棱角对操作人员的划伤风险。法兰面的平面度有严格要求，安装贴合时不会出现局部间隙，保证锁紧后受力均匀，不会因为贴合面倾斜导致预紧力偏移，出现连接松动的隐患。

　　在实际选型使用时，需要注意安装边界的尺寸匹配：首先是螺纹规格要对应配套螺栓的公称直径和螺距，粗牙、细牙规格不能混装；其次是法兰面的外径要大于被连接件上的安装过孔直径，保证法兰面能够完全覆盖过孔，不会出现螺母压入过孔的情况；另外要核算安装空间的扳手操作距离，六角头部周围要留出足够的空间容纳套筒或者扳手转动，避免因为空间不足导致无法拧紧到规定的预紧力矩。对于有防腐要求的户外工况，这类螺母通常会做镀锌、达克罗等表面处理，三维建模时也可以根据实际表面处理的要求调整外观质感，方便装配仿真时更贴近真实零件状态。

　　建模过程中，这类标准件的结构不需要做过多的自定义修改，核心是保证各个尺寸符合标准要求，尤其是螺纹部分的建模，如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工工艺仿真，则需要绘制精确的螺纹牙型，保证牙型角、螺距、小径尺寸完全符合标准。法兰面和六角头部的同轴度是建模时需要注意的形位公差要求，两者的轴线偏差过大会导致安装时法兰面贴合偏斜，影响锁紧效果。另外螺母两端的倒角尺寸也需要符合标准，内螺纹入口处的倒角可以引导螺栓顺利旋入，外圆处的倒角可以去除加工毛刺，避免安装时割伤配套的零件表面。

　　在设备的装配设计阶段，调用这类标准件模型时，要注意和配套螺栓、被连接件的装配约束关系，通常是螺母轴线和螺栓轴线重合，法兰面和被连接件表面添加贴合约束，模拟真实的锁紧状态。做运动仿真或者有限元受力分析时，可以给螺母施加对应规格的预紧力，校核连接结构的强度，验证在额定载荷下螺纹部分、法兰面的应力是否在材料允许范围内，避免出现连接失效的问题。对于经常需要拆卸维护的部位，选用这类法兰螺母还能减少平垫圈的零件管理成本，装配时少一个零件也能提升装配效率，降低漏装垫圈的风险。
