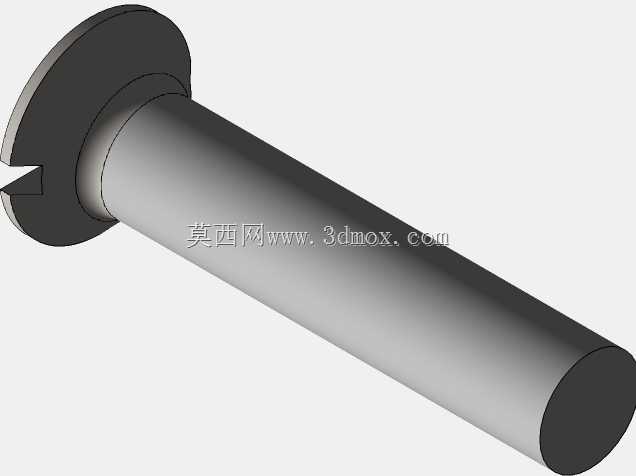

开槽沉头平头螺钉标准件三维结构

　　在各类机电设备组装、钣金结构拼接、仪器仪表壳体装配的场景里，沉头类开槽螺钉是出现频率极高的紧固连接件，这类零件的设计核心是装配后螺钉头部完全沉入被连接件的沉孔内，保证连接面平整无凸起，不会对后续装配的外部构件形成干涉，也能避免外露的螺钉头剐蹭操作人员或其他管线部件。做这类标准件的三维建模时，首先要对齐对应的ISO标准参数逻辑，先从头部的沉头锥面入手，锥面的角度是和沉孔的锪孔角度完全匹配的，常规沉头螺钉的头部锥角为90度，建模时要保证锥面和螺杆轴线的同轴度公差，否则装配时会出现头部无法完全贴合沉孔锥面，出现局部缝隙或者头部偏斜的问题，直接影响连接的预紧力均匀性。头部顶端的一字开槽是为了适配一字螺丝刀的拧紧作业，开槽的宽度、

　　深度都要匹配对应规格螺丝刀的刀头尺寸，开槽的位置要居中于头部轴线，避免拧紧时刀头打滑脱出，损伤被连接件的表面涂层。螺杆部分的设计要区分全牙和半牙的适用场景，针对薄钣金件的连接，一般选用全牙规格，保证螺纹啮合长度足够提供可靠的锁紧力；如果是多层叠合的厚板连接，可选用半牙规格，让光杆部分穿过上层被连接件，避免螺纹对上层板的孔壁造成刮削损伤，同时保证锁紧时头部锥面能完全压紧沉孔。从安装边界来看，设计被连接件的沉孔时，要预留足够的锪孔深度，保证螺钉头部沉入后表面低于被连接件外表面0.1到0.3毫米，不能出现头部高出安装面的情况，同时沉孔的直径要比螺钉头部的最大直径大0.2到0.5毫米，给装配时的位置偏差留出调整余量，

　　避免螺钉头无法顺利沉入沉孔。这类螺钉的实际用途覆盖极广，从民用的电器外壳固定、家具五金连接，到工业领域的控制柜钣金装配、小型传动机构的端盖锁紧、气动元件的壳体拼接都能见到它的身影，相比十字槽沉头螺钉，一字开槽的结构对加工精度要求更低，在一些对拧紧扭矩要求不高、拆装频率较低的固定点位，一字槽沉头螺钉的成本优势更明显，也不容易出现十字槽被拧花滑牙的问题。建模过程中要注意螺杆末端的倒角处理，一般是45度的小倒角，方便装配时顺利穿过被连接件的安装孔，也能在拧入内螺纹孔时起到导向作用，避免螺纹首牙磕碰损伤。头部和螺杆衔接的位置要做微小的圆角过渡，避免应力集中导致螺钉在承受交变载荷时从头部根部断裂，尤其是在有振动的设备连接点位，

　　这个过渡圆角的存在能大幅提升螺钉的疲劳强度。在装配选型时，还要注意被连接件的材质，如果是铝合金、塑料这类较软的材质，要适当加大沉孔的接触面积，或者搭配平垫使用，避免拧紧时头部锥面压伤软质材料的沉孔表面，导致预紧力失效。很多新手建模时容易忽略沉头锥面和头部顶面的衔接圆角，直接做尖角处理，实际生产中这个位置是不可能加工出绝对尖角的，都会有微小的工艺圆角，建模时还原这个细节才能让三维模型和实际加工出来的零件完全匹配，后续做装配干涉检查的时候也不会出现误判。另外，一字开槽的两端一般会有微小的倒角，避免螺丝刀刀头切入时被开槽的锐边卡住，也能减少热处理时开槽位置的应力集中开裂风险。这类紧固件虽然是小零件，但在整套设备的可靠性里起到的作用不可忽视，一旦某个点位的螺钉选型或者安装出现问题，轻则导致壳体缝隙不均、外观瑕疵，重则导致连接部件松脱，引发设备运行故障，所以在做三维设计时，不仅要把螺钉本身的结构做准确，还要同步校核对应的安装孔、沉孔的尺寸公差，保证虚拟装配的状态和实际生产装配的状态完全一致，减少后续打样时出现的装配问题。
