开槽平头紧定螺钉标准件结构设计

　　在各类机械装配场景中，紧定螺钉的应用覆盖了从精密仪器到重型设备的诸多连接环节，这类零件不依靠头部承压实现紧固，而是通过螺杆端部顶紧被连接件完成相对位置的固定，开槽平头的结构形式更是在空间受限的装配场景中有着不可替代的作用。日常设备维护与新品结构设计过程中，很多工程师容易忽略紧定螺钉的选型细节，实际上不同端部形式、不同头部结构的紧定螺钉，适用的工况存在明显差异，开槽平头的设计首先考虑的是装配后零件表面的平整度要求，当螺钉安装完成后，头部端面需要与被连接件表面保持齐平，不能出现凸起干涉相邻部件的运动轨迹，这也是这类螺钉常被用在轴类零件与轮毂、套类零件连接位置的核心原因。

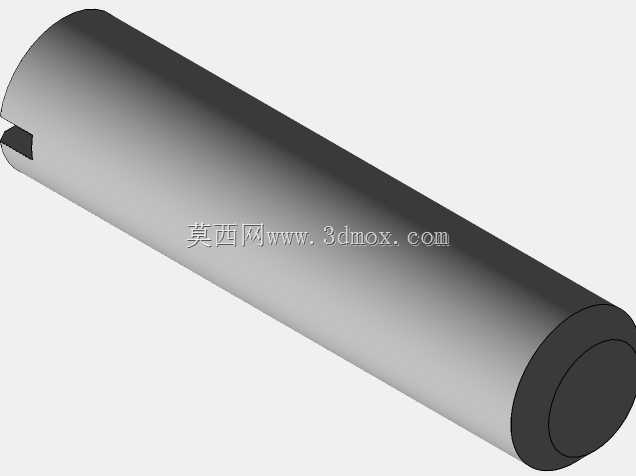

　　从结构设计逻辑来看，这类紧定螺钉的整体为圆柱杆状结构，头部开设的一字槽是为了适配普通一字螺丝刀的拧紧操作，槽口的宽度与深度需要和螺钉公称直径形成固定的比例关系，槽口过浅会导致拧紧时螺丝刀容易滑脱，损伤槽口甚至周边零件表面，槽口过深则会降低螺钉头部的结构强度，在额定拧紧力矩下出现头部开裂的问题。螺钉的外螺纹采用普通公制粗牙螺纹，螺纹精度满足一般机械连接的通用要求，螺杆的端面为平整结构，顶紧被连接件时可以提供均匀的接触面压，相比锥端紧定螺钉，平端的设计不会在被顶紧的零件表面压出明显的凹坑，适合那些需要频繁调整连接位置、不允许破坏被连接件表面的装配场景，比如导轨滑块的位置锁定、调节杆件的行程限位等位置，使用平端紧定螺钉可以在多次调整后依然保持被连接件表面的完整性，不会因为凹坑的存在导致下次调整时出现位置卡滞。

　　在实际安装边界的考量上，这类开槽平头紧定螺钉的安装孔为螺纹通孔或者螺纹盲孔，当采用盲孔安装时，需要预留足够的螺纹旋合长度，一般要求旋合长度不小于螺钉公称直径的1.5倍，才能保证足够的锁紧力，避免设备运行过程中因为振动出现螺钉松脱的问题。螺钉头部的一字槽在安装时需要与螺丝刀的刀头完全贴合，刀头厚度不能超过槽口宽度，否则会在拧紧过程中撑裂槽口边缘，很多现场装配出现的螺钉槽口损坏问题，本质上都是工具选型不匹配导致的，而非螺钉本身的强度缺陷。在空间布局上，因为平头结构安装后与安装面齐平，所以螺钉头部外侧不需要预留额外的避让空间，相邻部件可以紧贴安装面布置，这一点在紧凑化设计的设备结构中优势尤为明显，比如小型减速机的轴端锁定、精密工作台的挡块固定等位置，使用这类螺钉可以最大限度压缩装配空间，不需要为螺钉头部预留沉孔深度之外的额外空间。

　　从功能特性的角度出发，开槽平头紧定螺钉的锁紧力主要来自螺纹副的摩擦力以及平端与被连接件之间的静摩擦力，在存在持续振动的工况下使用时，通常需要配合螺纹胶或者防松垫圈使用，避免长期运行后螺钉出现回松。相比内六角形式的紧定螺钉，一字槽的结构对装配工具的要求更低，在没有专用内六角扳手的现场维护场景中，使用普通一字螺丝刀甚至尺寸合适的扁铲类工具都可以完成拧紧与拆卸操作，这也让这类螺钉在通用设备的维修场景中拥有更高的适配性。设计这类零件的三维模型时，需要重点保证螺纹参数的准确性、槽口的对称度以及头部端面与螺杆轴线的垂直度，这些形位公差会直接影响螺钉的实际装配效果，如果头部端面与螺杆轴线不垂直，安装后会出现头部一侧凸起的问题，既无法满足齐平安装的要求，也会导致顶紧力出现偏载，降低连接的可靠性。在轴套类零件的连接场景中，平端紧定螺钉的顶紧位置通常会选择在轴的平面卡位上，而不是直接顶在光滑的轴圆柱面上，这样可以进一步提升锁紧的可靠性，避免轴与套之间出现相对转动，传递扭矩的过程中不会打滑。很多新手工程师在选型时容易混淆紧定螺钉与普通螺栓的使用场景，普通螺栓依靠头部与螺母的夹持力实现连接，而紧定螺钉完全依靠螺杆自身的顶紧力实现位置固定，所以在受力较大的传动位置，不能单独依靠紧定螺钉传递大扭矩，需要配合键连接等其他传动结构使用，紧定螺钉更多起到辅助锁定、防止相对窜动的作用。
