ISO标准C级外六角紧固螺钉结构设计

　　在通用机械装配、钢结构搭建、低压电气柜组装、普通输送线机架拼接这类对紧固精度要求适中、需要兼顾装拆效率与连接可靠性的场景里，C级六角螺钉是应用覆盖面极广的一类紧固件。和A级、B级的精制六角螺钉不同，C级螺钉的公差带更宽，对被连接件的安装孔位精度要求更低，不需要在装配前做高精度的铰孔对位，适配现场施工、批量设备组装这类孔位加工误差相对较大的作业场景，能大幅降低装配环节的对位调整时间。

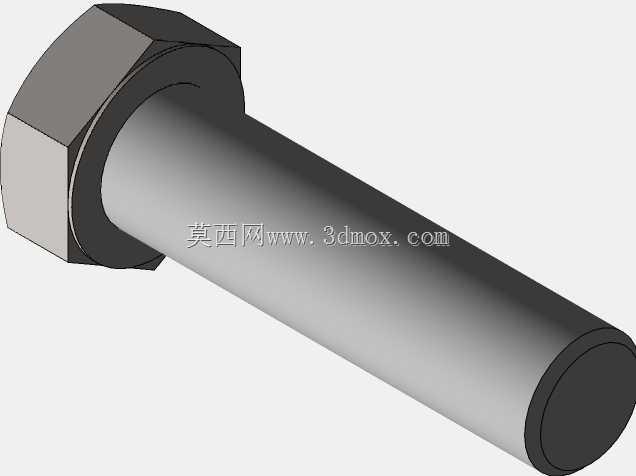

　　从结构设计逻辑来看，这款螺钉采用标准外六角头部，头部厚度与对边尺寸严格遵循ISO对应标准的尺寸规范，六角头部的承压面做了平整处理，拧紧时能和被连接件表面形成足够的接触面积，避免局部压应力过大造成被连接件表面凹陷，尤其是在搭配平垫使用时，承压面的平面度直接影响预紧力的均匀传递。螺杆部分采用全牙还是半牙的设计逻辑，完全取决于被连接件的总厚度：当被连接件总厚度小于螺杆公称长度的0.7倍时，全牙结构能保证螺纹啮合长度足够，避免滑牙风险；当被连接件总厚度更大时，光杆部分的存在能让螺杆的光杆段穿过上层被连接件的通孔，仅靠末端螺纹和下层件啮合，减少螺纹副的摩擦长度，降低拧紧时的扭矩损耗。

　　实际选型时需要重点关注几个安装边界参数：首先是六角头部的对边尺寸，这个尺寸直接决定了配套套筒或者开口扳手的规格，现场装配如果选错扳手规格，很容易造成六角头部的棱边磨损，后续拆换时会出现打滑问题；其次是螺杆的公称直径与通孔的匹配间隙，C级螺钉对应的安装通孔一般比螺杆公称直径大1-1.5mm，这个间隙量既能抵消孔位的加工偏移误差，又不会因为间隙过大造成紧固后连接件出现错位；还有头部的支承面直径，这个尺寸决定了螺钉拧紧时的压应力覆盖范围，当被连接件是铝材、塑料这类强度较低的材质时，必须搭配平垫来扩大承压面积，避免拧紧时头部压入零件表面造成连接失效。

　　从功能特性来说，C级六角螺钉的螺纹公差为6g级，表面一般不做高精度的磨削处理，适合承受静载荷或者低频率的动载荷，不适合用在高精度机床主轴连接、高频振动的发动机内部这类对连接精度、抗疲劳性能要求极高的部位。在普通的设备机架固定、防护罩安装、低压管线支架固定这类场景里，这类螺钉的性能完全能满足使用需求，而且装拆时可以用普通的开口扳手、套筒、甚至活动扳手操作，不需要专用的紧固工具，现场维护的便利性很高。

　　建模过程中需要注意几个容易被忽略的结构细节：六角头部和螺杆衔接的位置，必须做标准的退刀槽或者圆角过渡，这个位置是螺钉应力集中最明显的区域，如果过渡处的圆角半径过小，螺钉在承受过大拉力或者冲击载荷时，很容易在头杆结合的位置发生断裂；螺纹末端的倒角设计也不能省略，45度的起始倒角能让螺钉在拧入螺纹孔时顺利对位，避免螺纹首牙被碰坏，尤其是在现场盲孔装配的场景里，末端倒角能大幅提升拧入的顺畅度；另外头部的六角棱边需要做微小的倒钝处理，避免装配和搬运过程中锋利的棱边划伤操作人员，也能减少镀层在棱边位置的堆积，保证头部尺寸的一致性。

　　在不同的应用场景里，这类螺钉的长度选择逻辑也有区别：当用于穿过两个以上的被连接件做通孔紧固时，螺钉拧入螺母后露出的螺纹长度需要保持在2-3个牙距，露出过短会导致螺纹啮合长度不足，容易出现螺母滑牙，露出过长则会造成螺纹外露部分容易磕碰损伤，还会占用额外的安装空间；当用于直接拧入机体的螺纹孔做盲孔紧固时，拧入深度需要根据机体材质调整：铸铁件的拧入深度一般为螺杆公称直径的1.2-1.5倍，钢件的拧入深度为公称直径的1倍左右，铝合金这类软质材料的拧入深度需要达到公称直径的2倍以上，才能保证足够的螺纹连接强度。

　　日常设备维护中，这类C级六角螺钉的检查重点主要是预紧力是否衰减，尤其是在有持续振动的输送线、振动筛这类设备上，需要定期检查螺钉是否出现松动，必要时搭配弹簧垫圈或者防松螺母使用，避免螺钉脱落造成设备故障。和内六角螺钉相比，外六角的C级螺钉拧紧时的受力力臂更长，相同拧紧扭矩下能获得更大的预紧力，而且头部的六角结构外露，即使螺钉安装位置有少量的杂物堆积，也能很方便地套上扳手进行操作，不会像内六角螺钉那样容易因为孔内积灰、滑角导致无法拆换。
