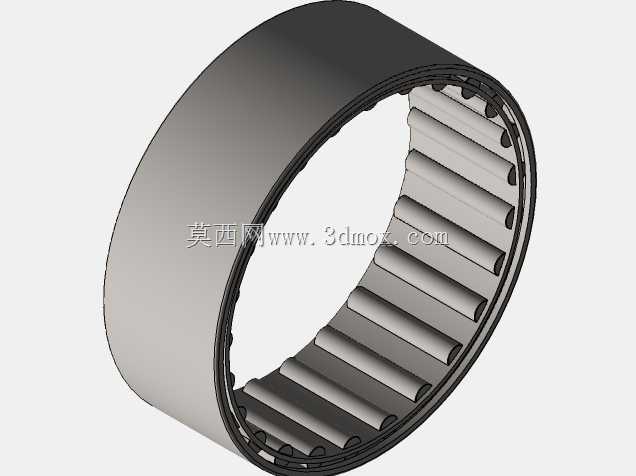

冲压外圈滚针轴承实体结构设计

　　在各类径向安装空间受限的传动场景中，滚针轴承始终是紧凑型动力传递路径里的核心支承元件，这类带冲压外圈的滚针轴承，常被布置在汽车变速箱换挡机构、摩托车发动机曲柄连杆支承位、小型减速机输入输出端、纺织机械摇臂铰接点、电动工具输出轴定位段等位置，承担径向载荷的传递任务，同时将轴系运转过程中的摩擦阻力控制在极低水平。从结构设计逻辑来看，该款滚针轴承采用薄钢板冲压成型的外圈作为滚道载体，冲压外圈的壁厚远小于常规实体套圈轴承，这一设计直接压缩了轴承的径向占用尺寸，适配那些无法预留大直径安装空间的紧凑装配位，冲压外圈在成型过程中经过精密的冷冲压整形，内壁滚道的粗糙度与圆度公差经过严格管控，能够保证滚针滚动过程中的接触均匀性，

　　避免局部应力集中导致的早期点蚀失效。滚针作为核心滚动体，采用大长径比的圆柱滚子设计，相比同内径尺寸的球轴承或者短圆柱滚子轴承，滚针与滚道的线接触形式能够承载更大的径向载荷，在承受冲击载荷的工况下，接触应力的分布也更为平缓，不会出现点接触形式下的应力峰值过高问题。滚针之间的保持架采用轻量化的冲压保持架结构，兜孔的间隙设计经过反复校核，既能够保证滚针在运转过程中不会出现歪斜、卡滞，又能预留足够的润滑脂存储空间，在低速运转工况下，即使长期不补充润滑，保持架兜孔内存储的润滑脂也能在滚针与滚道之间形成稳定的油膜，降低磨损速率。从安装边界来看，这类冲压外圈滚针轴承通常采用过盈配合压入轴承座孔的方式完成固定，不需要额外的轴向定位结构，压装过程中需要保证压入力均匀作用在外圈端面，避免冲压外圈出现变形导致滚道圆度超差，轴承的内径与轴的配合一般采用过渡配合，装配后轴的旋转精度能够直接通过轴承的径向游隙保证，设计过程中需要根据工况的载荷大小、运转转速、工作温度区间调整径向游隙的分组：高速轻载工况下选用较小的游隙组，降低运转过程中的振动与噪声；低速重载、存在冲击载荷的工况下选用较大的游隙组，避免热胀冷缩导致滚针卡滞。在三维建模过程中，需要重点还原冲压外圈的收口结构，该结构位于外圈的两端，作用是对滚针与保持架组件进行轴向限位，防止轴承在运输或者压装过程中内部组件散脱，建模时需要保证收口处的圆角过渡平滑，避免锐边在压装过程中刮伤轴承座孔内壁。

　　滚针的排布需要保证相邻滚针之间的间隙均匀，保持架的兜孔与滚针的间隙需要符合行业通用的设计规范，既不能间隙过大导致滚针运转时歪斜，也不能间隙过小导致润滑脂无法进入接触表面。在实际选型应用中，这类滚针轴承不具备承受轴向载荷的能力，因此在轴系设计时需要额外配置推力支承结构来承担轴向力，若轴系存在一定的轴向窜动量，需要校核窜动范围是否会超出轴承的轴向允许位移量，避免滚针端面与外圈收口部位发生摩擦磨损。针对存在粉尘、水汽侵入的工作场景，还可以在轴承两端选配密封结构，不过密封结构会增加一定的摩擦扭矩，也会小幅提升轴承的轴向尺寸，选型时需要根据实际安装空间权衡。从加工工艺适配性来看，冲压外圈的材料一般选用优质低碳薄钢板，

　　经过冲压成型后进行表面渗碳淬火处理，表面硬度能够达到滚动接触所需的硬度要求，芯部则保持良好的韧性，能够承受一定的冲击载荷而不出现开裂；滚针采用高碳铬轴承钢制造，经过整体淬火后进行精密磨削，圆柱度误差控制在微米级，保证滚动过程中的接触精度。在装配环节，滚针与保持架组件装入外圈后，通过专用模具对外圈两端进行收口，收口后的轴承需要进行旋转灵活性检测，保证滚针能够在滚道内自由滚动，无卡滞、异响问题，之后再进行径向游隙的检测，确保游隙值落在设计允许的区间内。这类轴承在长期运转过程中，常见的失效形式包括滚道表面的疲劳点蚀、滚针端部的磨损、冲压外圈的塑性变形，这些失效大多与选型时载荷核算不足、安装过程中同轴度超差、润滑不充分有关，因此在设计选型阶段就需要结合实际工况的载荷谱进行寿命核算，安装时保证轴与轴承座孔的同轴度公差，定期补充适配的润滑脂，才能最大化发挥这类紧凑型滚针轴承的性能优势，满足设备长期稳定运转的需求。
