工业重载型材支撑底架结构设计

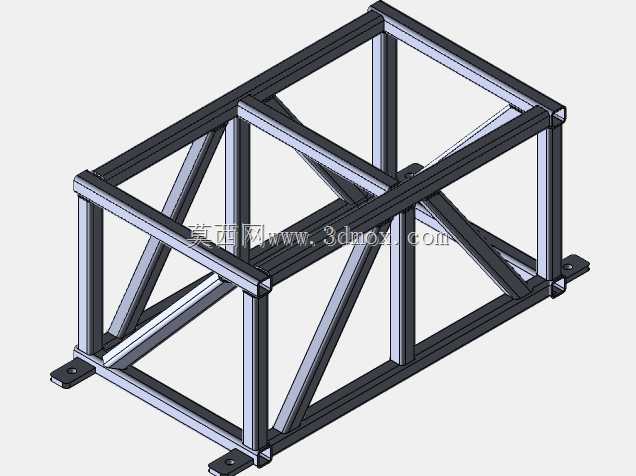

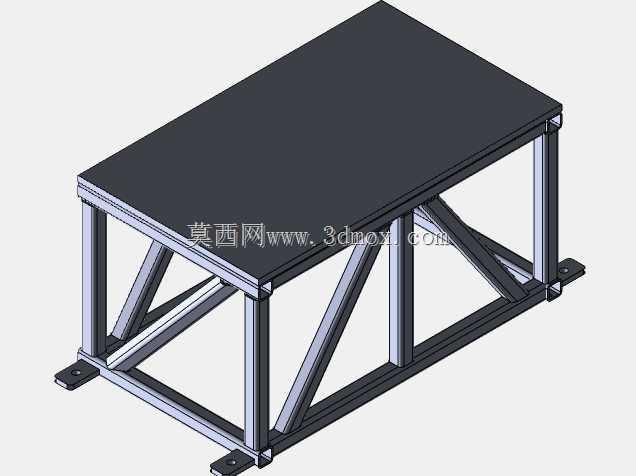

　　在工业生产现场的各类设备布设场景中，支撑底架是衔接地面基础与上部作业单元的核心承载构件，其结构合理性直接决定整套设备运行的稳定性与长期服役寿命。这款支撑底架采用矩形钢管作为主构材，整体为长方体框架构型，顶部铺设整块平整承载面板，可直接承接上部设备的安装基面，无需额外加装过渡垫板即可保证安装面的平面度要求。框架的竖向支撑腿沿矩形台面的四个角点及长边中点位置均匀排布，避免单根立柱承载过大出现局部失稳，每根立柱底部都焊接有带安装孔的固定脚座，脚座向外延伸出框架轮廓范围，可通过膨胀螺栓与混凝土地面直接锚固，安装时可通过垫片微调各脚座的高度差，抵消地面平整度偏差带来的框架受力不均问题。为提升框架整体的抗扭与抗侧移能力，

　　设计时在相邻竖向立柱之间增设了多组斜向支撑构件，斜撑采用与立柱同规格的矩形管材，两端分别与立柱、底部横撑焊接固定，形成稳定的三角形受力单元，即便上部设备运行时产生持续的水平方向振动载荷，也不会出现框架整体晃动、立柱变形的问题。从实际应用场景来看，这类底架可适配多种工业设备的安装需求，无论是小型自动化装配工位的作业台基座、检测设备的支撑平台，还是轻型加工设备的底部承托结构，都能通过调整框架的长宽高尺寸快速适配，无需重新设计整体受力结构。设计过程中优先考虑了现场焊接加工的工艺可行性，所有构件的连接节点都采用直角对接形式，没有复杂的相贯线切割需求，普通车间的常规焊接设备即可完成整体拼装，加工门槛低，生产效率高。

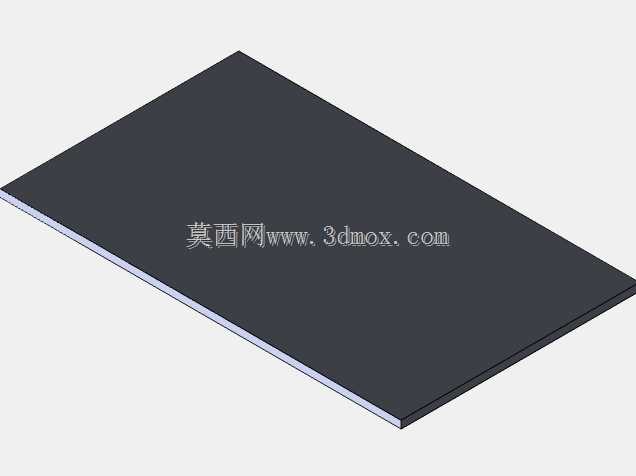

　　顶部承载面板与下部框架采用分段焊接固定，焊缝沿面板下表面的框架横梁位置均匀分布，既避免满焊带来的面板热变形，又能保证面板与框架的连接强度，承载时面板不会出现局部凹陷变形。框架的横向与纵向横撑都设置在立柱的中下部位置，一方面可以作为下部线缆、气路管线的布设支撑，另一方面也能进一步约束立柱的侧向变形，提升整体框架的固有频率，避开常见工业设备的运行振动频率区间，防止出现共振问题。安装边界方面，底部脚座的安装孔位采用长圆孔设计，允许现场安装时存在一定的位置偏差，降低地面预埋螺栓的定位精度要求，安装完成后可通过双螺母锁紧防松，长期运行也不会出现连接松动。整体结构没有多余的装饰性构件，所有杆件都直接参与受力，材料利用率高，

　　在保证额定承载能力的前提下尽可能控制了自身重量，方便车间内的转运与吊装作业。针对不同的承载需求，还可以通过调整管材的壁厚、斜撑的排布密度来适配更高的载荷等级，基础构型无需做大幅改动，具备较强的衍生适配能力，能够覆盖多数轻工业生产场景的设备支撑需求。
