带键槽阶梯式惰轮销轴结构设计

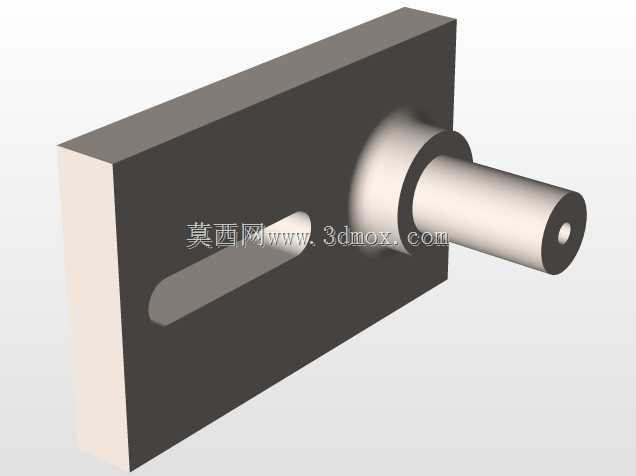

　　在常规的定轴轮系传动布局中，惰轮的核心作用是在不改变传动比数值的前提下调整从动轮的转向，或是在中心距受限的多轴传动场景中填补传动链的间隙，而惰轮销作为支撑惰轮回转的核心承载零件，其结构设计直接决定了惰轮运转的平稳性与整套传动机构的使用寿命。这款阶梯式惰轮销采用了变径轴段设计，从安装固定端到惰轮支撑端依次设置了不同直径的轴段，其中大直径轴段为安装定位基准，可直接嵌入设备墙板的预制安装孔内，依靠轴肩端面实现轴向定位，避免销轴在承受径向载荷时出现轴向窜动；中间轴段为惰轮的配合支撑段，表面粗糙度需满足滑动配合或滚动轴承内圈配合的精度要求，确保惰轮回转时无卡滞、无偏摆；最外侧的小直径轴段可搭配轴用挡圈或锁紧螺母，

　　对套装在支撑段上的惰轮或轴承进行轴向限位，防止惰轮在高速回转过程中从销轴上脱出。销轴主体上加工的贯通式键槽，主要用于安装平键实现周向固定——当惰轮销采用固定安装方式（即销轴本身不随惰轮回转）时，键槽可配合墙板上的键位限制销轴的周向转动，避免销轴在惰轮的摩擦力带动下出现跟转磨损；若设计为销轴随惰轮同步回转的结构，键槽则可用于连接端部的传动件或锁紧结构，传递周向扭矩。从安装边界来看，这款惰轮销的大直径定位段长度与设备墙板的厚度匹配，安装时轴肩端面需与墙板外侧表面完全贴合，支撑段的长度则根据惰轮的宽度、配套轴承的厚度以及轴向锁紧件的安装空间综合确定，确保惰轮安装完成后两端留有合理的间隙，既不会因间隙过大出现轴向窜动，

　　也不会因间隙过小导致运转时出现摩擦卡滞。在实际工程应用中，这类惰轮销广泛用于机床变速箱、轻工机械传动箱、自动化输送线的轮系传动机构中，设计时需根据惰轮所传递的扭矩、支撑的径向载荷大小确定各轴段的直径参数，同时需校核键槽的挤压强度与轴肩处的剪切强度，避免在交变载荷作用下出现轴段断裂或键槽压溃的问题。建模过程中需严格控制各轴段的同轴度公差，尤其是支撑段与定位段的同轴度误差需控制在合理范围内，否则会导致惰轮安装后出现偏心，运转时产生额外的振动与噪声，加速轴承与轴面的磨损。此外，销轴的端部做了倒角处理，既便于安装时顺利穿入墙板孔与惰轮内孔，也可去除加工毛刺避免划伤配合零件表面；支撑段与定位段之间的轴肩过渡处采用了圆角过渡，可有效降低应力集中系数，提升销轴的抗疲劳强度，适配长期交变载荷下的使用需求。
