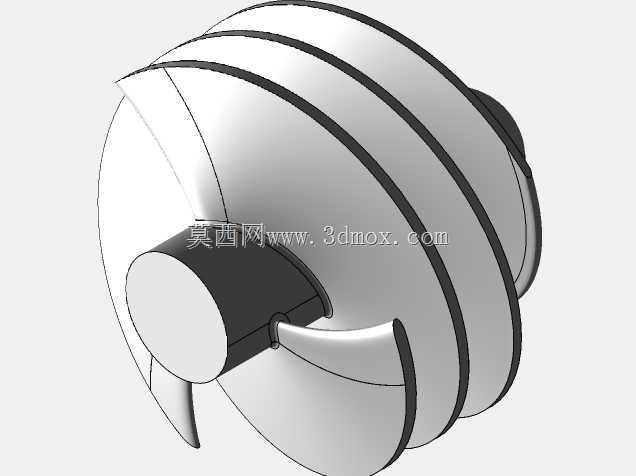

离心泵配套三叶片直毂螺旋诱导轮结构

　　在悬臂式离心泵的实际工程应用场景中，气蚀问题始终是制约泵组低入口压力工况运行稳定性的核心痛点，尤其是在石油化工输送、船用供水、高层增压、低温介质输送这类入口压头储备不足的场景下，主叶轮入口处的局部压力一旦低于介质饱和蒸气压，就会产生气泡溃灭引发的气蚀损伤，轻则造成叶轮表面点蚀、流道堵塞，重则引发泵组振动超标、扬程流量骤降，甚至直接导致过流部件报废。这款三叶片直毂螺旋诱导轮，就是为匹配悬臂式离心泵主叶轮前置安装设计的专用水力部件，核心作用就是在介质进入主叶轮之前，通过自身螺旋流道的做功对介质进行预增压，提升主叶轮入口处的绝对压力值，从根源上降低主叶轮运行所需的净正吸入压头阈值，让泵组能够在更低的入口压头工况下稳定运行，避免气蚀问题的发生。

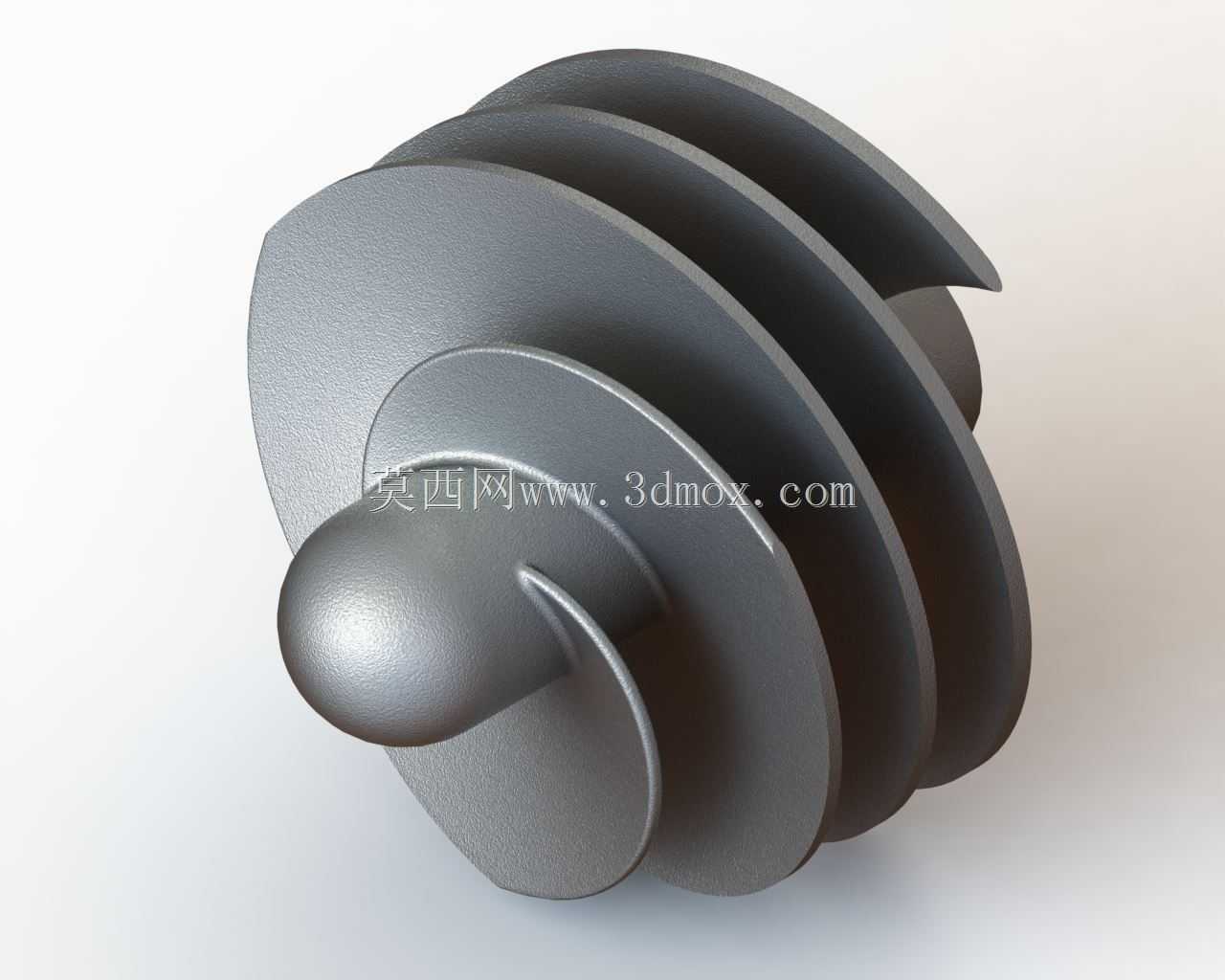

　　从结构设计思路来看，这款诱导轮采用三叶片等螺距螺旋构型，直毂式的轮毂设计首先保障了自身的结构刚性，悬臂安装状态下不会因为高速旋转产生的离心力、流体轴向力出现轮毂形变，同时直毂结构也更适配悬臂泵轴端的安装定位，轴孔配合段的同轴度公差可以控制在较高精度等级，减少高速旋转下的不平衡量。叶片采用大进口冲角设计，入口边延伸至轮毂前端的导流头位置，球形导流头的曲面过渡可以最大程度减少介质进入诱导轮流道时的撞击损失，避免入口处产生局部涡流区。螺旋叶片的型线采用变厚度设计，叶片进口边做了薄化修圆处理，减少叶片对来流的排挤效应，让介质能够更顺畅地进入螺旋流道；叶片从入口到出口的厚度逐渐增加，既保障了叶片根部与轮毂连接位置的结构强度，能够承受高速旋转下的流体作用力，也能让流道内的介质能量转换过程更平缓，避免流道内出现局部低压区。

　　从实际安装边界来看，这款诱导轮的轮毂直径与悬臂泵的轴端直径采用过渡配合设计，通过轴肩与锁紧螺母实现轴向定位，安装时诱导轮出口与主叶轮入口的轴向间隙需要控制在合理区间，间隙过小容易在运行中出现动静摩擦，间隙过大则会造成诱导轮出口的介质压力出现过多损耗，降低预增压效果。诱导轮的外圆直径与泵体入口段的内腔直径保持微小间隙配合，既避免旋转过程中叶片外缘与泵腔内壁出现刮蹭，也能减少介质从叶片外缘与泵腔间隙的回流损失，提升诱导轮的增压效率。

　　在功能特性层面，这款诱导轮的设计工况点对应6m水头、300L/s流量，额定转速1700RPM，在该工况下运行时，螺旋流道内的介质会沿着叶片螺旋升角方向持续获得能量，出口压力能够稳定提升至主叶轮所需的入口压力要求，同时三叶片的结构相比两叶片诱导轮，在相同流量下的叶片载荷更低，运行时的流体脉动更小，能够有效降低泵组整体的振动与噪声水平；相比四叶片及以上的多叶片结构，三叶片构型的流道过流面积更大，对介质内夹带的微小固体杂质耐受度更高，不容易出现流道堵塞问题，适配更多复杂介质输送场景。

　　在实际选型匹配过程中，需要注意诱导轮的螺距、叶片进口角、轮毂比等参数必须与主叶轮的水力参数匹配，不能随意搭配不同比转速的主叶轮使用，否则不仅无法起到降低NPSH的作用，反而可能因为流道内的流态紊乱，造成主叶轮入口流场不均，加剧泵组的振动和气蚀风险。建模过程中，螺旋叶片的型线构建需要严格按照水力设计的流线展开，保证每个流道的过流面积均匀一致，叶片表面的曲面光滑度要达到流体机械的加工要求，避免出现局部凸起、凹陷造成的流道阻力增大，同时要做动平衡校核，确保1700RPM转速下的剩余不平衡量在允许范围内，避免高速旋转时产生额外的轴系振动。
