带径向安装孔的筒式铰接关节结构

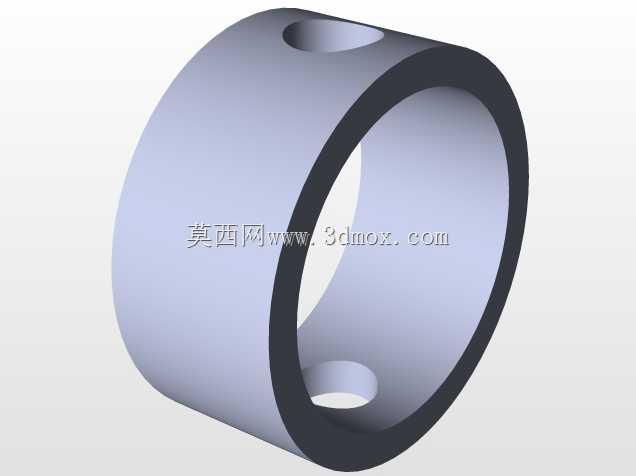

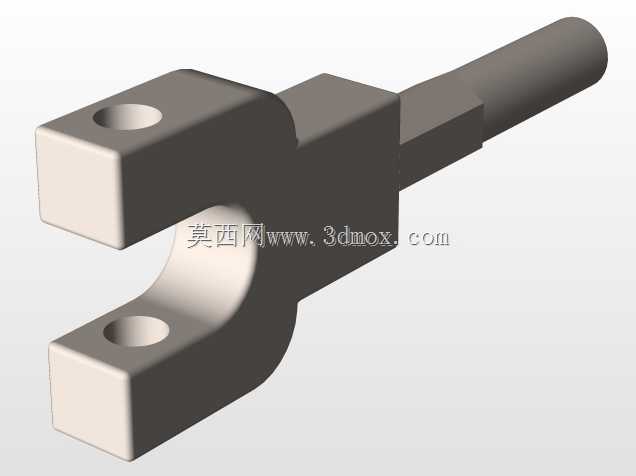

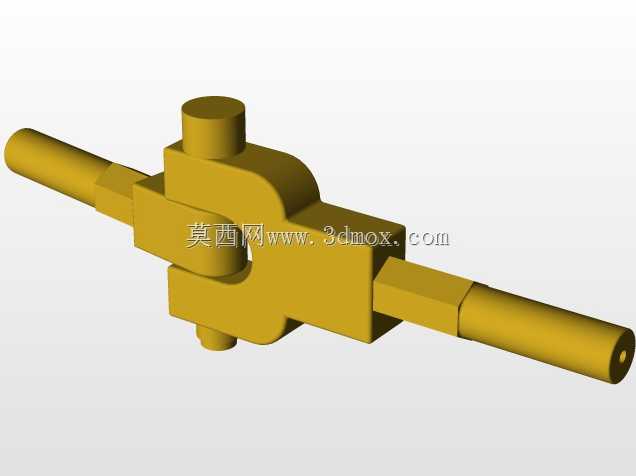

　　这类带径向安装孔的筒式铰接关节，在轻工输送线、小型工装夹具、非标自动化联动机构里的出镜率极高，很多做连杆传动的场景里，都需要这类结构来实现两个构件之间的定轴转动配合，相比一体式的铰接支座，这种筒式关节的拆装效率更高，不需要在安装现场做复杂的配做工序，只要提前在对应连杆的端部加工好适配的轴颈，就能直接完成装配。从结构设计逻辑来看，这个关节的主体采用等壁厚圆筒构型，圆筒的内孔是核心的配合面，加工时需要严格控制圆柱度与表面粗糙度，保证和铰接轴配合时不会出现卡滞、偏磨的问题，日常维护时也能快速加注润滑脂，降低转动副的磨损速率。圆筒外壁上对称加工的两个径向通孔，是用来安装锁紧销或者紧定螺钉的，当关节套在对应轴段上之后，

　　穿入销钉就能限制关节和轴之间的轴向窜动与周向相对转动，保证动力传递或者位置保持的稳定性，两个孔的同轴度需要在加工时重点管控，不然穿销的时候会出现别劲的情况，长期运行还会造成销钉剪切断裂。在实际选型适配的时候，首先要确认圆筒的内径尺寸和配套铰接轴的直径公差匹配，通常这类关节和轴的配合选用间隙配合，保证转动灵活的同时不会有过大的旷量，圆筒的外径尺寸则要和对接的连杆端部安装槽匹配，避免安装后出现外壁突出或者配合间隙过大的问题。圆筒的轴向长度决定了铰接副的接触支撑长度，支撑长度越长，关节能承受的径向载荷就越大，运行时的稳定性也越好，但对应的安装空间要求也会更高，设计时需要根据实际的载荷工况做平衡，如果是承受交变载荷的场景，

　　还要在圆筒的端面做倒角处理，减少应力集中的问题，避免长期受载后出现端部开裂的情况。这类关节在安装时，要注意两个径向销孔的受力方向，尽量让销钉的剪切面和载荷方向垂直，最大化销钉的承载能力，不要让销钉顺着载荷方向受力，不然很容易出现销钉变形、脱出的问题。和传统的分体式铰接支座相比，这种一体式筒式关节的零件数量更少，装配累积误差更小，在一些安装空间紧凑、对铰接点体积有严格限制的场景里优势非常明显，比如小型平行四边形升降机构、联动摆杆组件、可调角度的工装支撑臂上，都能看到这类结构的应用。在做三维建模的时候，要重点还原内孔与外圆的同轴度要求，径向孔的位置度也要准确标注，因为这两个参数直接决定了后续零件加工的合格率，以及装配之后的运行顺畅度，

　　建模时还要考虑加工工艺性，比如内孔的退刀结构、端面的倒角尺寸、径向孔的孔口倒角，这些细节虽然不影响整体的结构外观，但在实际生产和装配中会直接影响零件的使用体验。很多新手工程师在设计这类铰接结构的时候，容易忽略径向孔的位置对关节强度的影响，把孔开在圆筒应力最大的截面位置，导致关节受载后在孔位处出现断裂，实际上在排布径向孔位置的时候，要尽量避开最大弯矩的截面，同时孔的直径不要超过圆筒壁厚的三分之二，避免过度削弱筒体的结构强度。如果是用于有腐蚀环境的场景，还可以根据需求调整筒体的材质，比如选用不锈钢或者做表面氧化处理，提升零件的防锈能力，延长使用寿命，在粉尘较多的工况下使用时，还可以在筒体的两端加装防尘密封圈，避免粉尘进入内孔配合面，加剧铰接副的磨损。
