全面屏直板智能手机外观结构三维设计

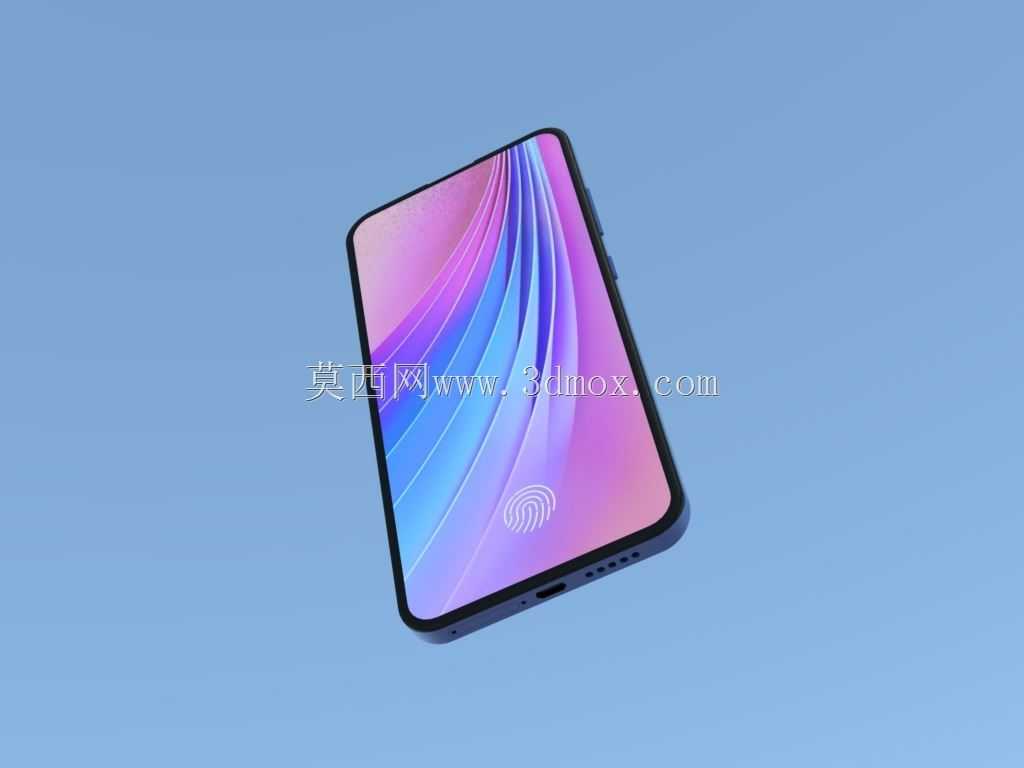

　　日常做消费电子结构建模时，这类直板全面屏手机的外观结构是很常见的练习与方案验证载体，它的应用场景覆盖个人移动通讯、移动办公、便携娱乐等多个民用消费领域，是当前手持智能终端里受众最广的产品形态。做这个模型的结构搭建时，首先要考虑手持握持的人机边界，整机的侧边弧度要贴合手掌自然握持的曲面，不能出现硌手的直角棱边，中框的厚度控制要兼顾内部堆叠空间与握持手感，底部的开孔排布要严格对齐出声、充电、拾音的功能位，不能出现孔位错位影响实际装配的问题。屏幕部分采用无开孔的全面屏形态，建模时特意把屏幕区域做成独立的曲面贴合结构，屏幕边缘和中框的衔接处做了微小的R角过渡，避免日常使用中边缘磕碰导致的屏幕碎裂问题，

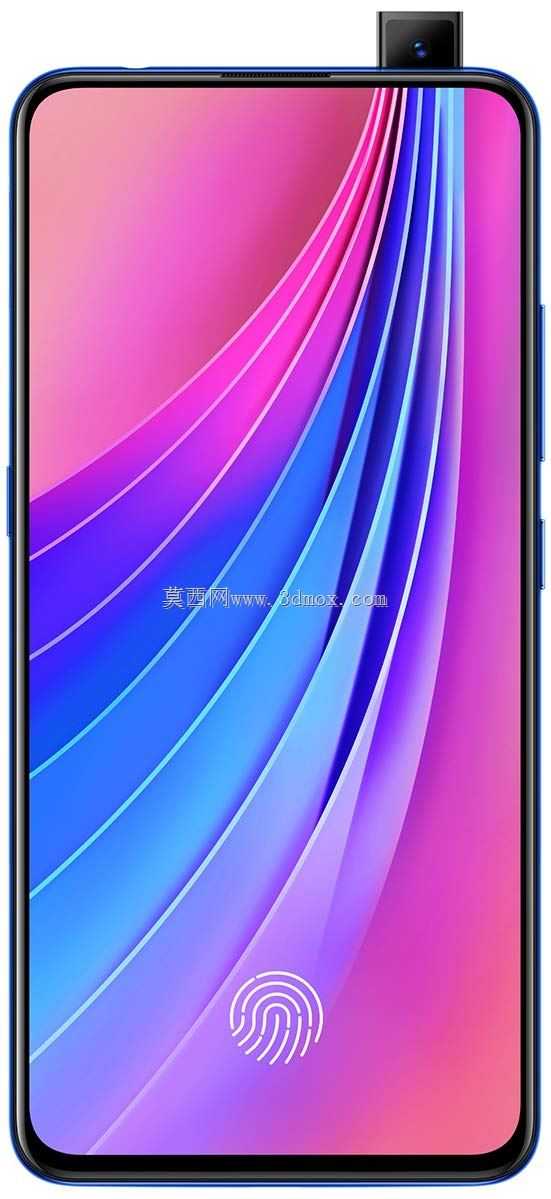

　　屏幕表面的指纹识别区域做了视觉标识的结构预留，对应屏下指纹模组的安装位置，不需要在屏幕玻璃上做额外开孔，保证正面外观的完整性。后置摄像头区域在这个外观方案里没有做凸起的模组结构，而是采用贴花的形式做视觉呈现，建模时把后盖的摄像头区域做了平面度预留，后续如果要调整摄像头模组的凸起高度、排布方式，只需要修改后盖对应区域的局部特征，不需要重构整个后盖的曲面，能大幅提升方案迭代的效率。中框的按键位置做了凸起的结构预留，对应侧边的音量键、电源键的安装位，按键和中框的配合间隙控制在常规消费电子的装配公差范围内，既不会出现按键卡滞，也不会因为间隙过大进灰影响使用寿命。整机的外形尺寸参考了当前主流直板旗舰手机的握持尺寸，

　　宽度控制在单手握持可轻松触及屏幕对角的范围，长度适配日常裤兜、上衣口袋的收纳尺寸，不会出现过大难以携带的问题。建模过程中把整机拆分成屏幕、中框、后盖三个主要的外观拆分件，每个拆分件的止口位置都做了对应的配合结构预留，方便后续做结构拆件、壁厚调整、内部元器件堆叠的时候，能直接在现有外观模型的基础上做细化，不需要重新绘制外观曲面。做这类消费电子外观模型的时候，很容易忽略的是各个曲面之间的连续性，屏幕曲面和中框曲面、后盖曲面之间的G2连续要反复调整，避免出现光影转折生硬的问题，毕竟消费电子的外观质感很大程度上取决于曲面的光影流畅度。另外底部的扬声器开孔、Type-C充电口、麦克风开孔、扬声器出音孔的排布要对称规整，

　　开孔的大小要符合对应元器件的安装尺寸，充电口的深度要满足插头插入的深度要求，不能出现插头插不到位的情况。这个模型的外观结构可以直接用于前期的方案评审、手板制作的参考，也可以作为同类直板手机结构设计的基础模板，调整曲面弧度、开孔位置、按键布局就能快速衍生出不同定位的手机外观方案，比如面向入门市场的机型可以适当增加中框厚度、调整屏幕R角大小，面向旗舰市场的机型可以做更窄的屏幕边框、更顺滑的中框弧度。在做结构验证的时候，还可以基于这个外观模型添加内部的电池、主板、摄像头模组、排线等元器件的堆叠，检查各个元器件之间是否存在干涉，装配顺序是否合理，比如电池的安装空间要避开中框的加强筋位置，主板的固定柱位置要和中框的预留柱位对齐，摄像头模组的高度不能顶到后盖内表面。日常给结构新人做建模教学的时候，这类手机模型也是很好的练习素材，能锻炼曲面建模、特征拆分、装配配合的相关能力，从外观曲面绘制到拆分件止口设计，再到开孔位置的公差预留，覆盖了消费电子结构建模的大部分基础知识点，比单纯的几何实体练习更贴近实际工程场景。
