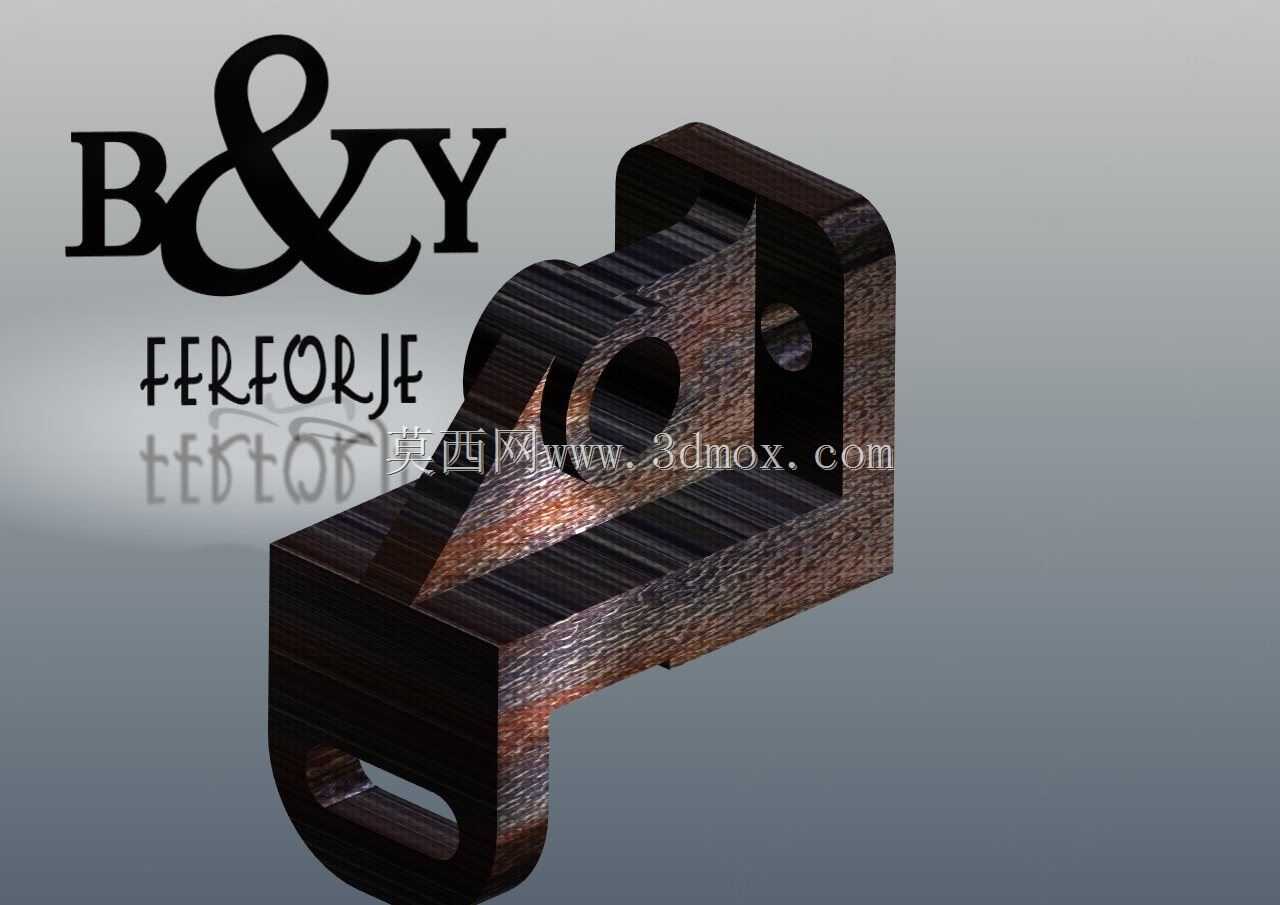

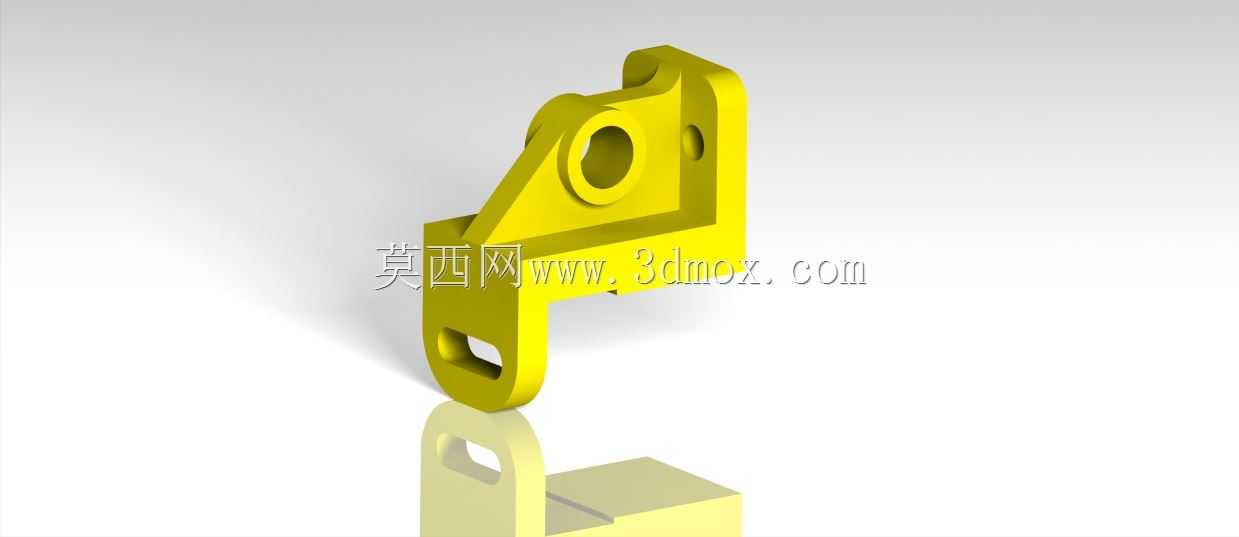

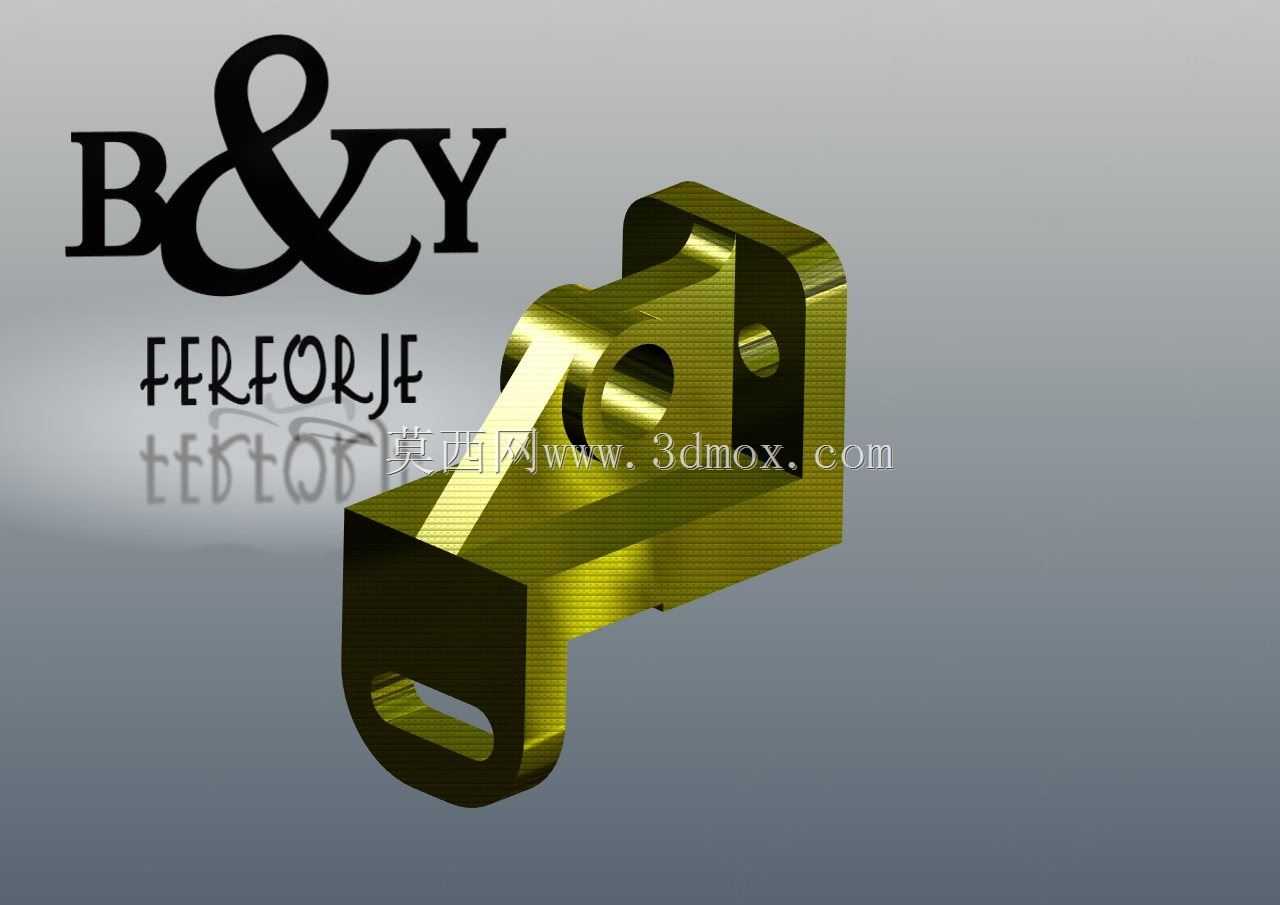

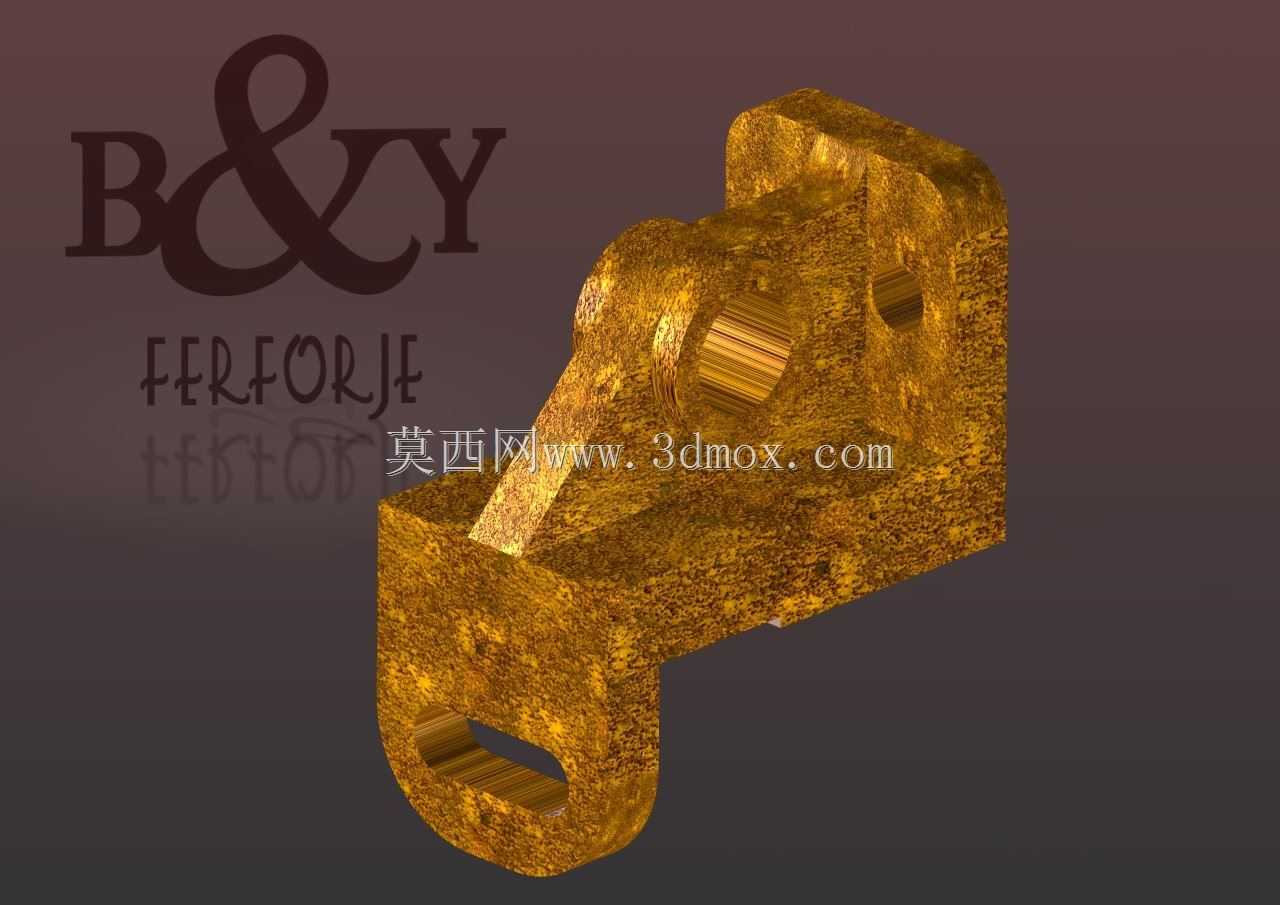

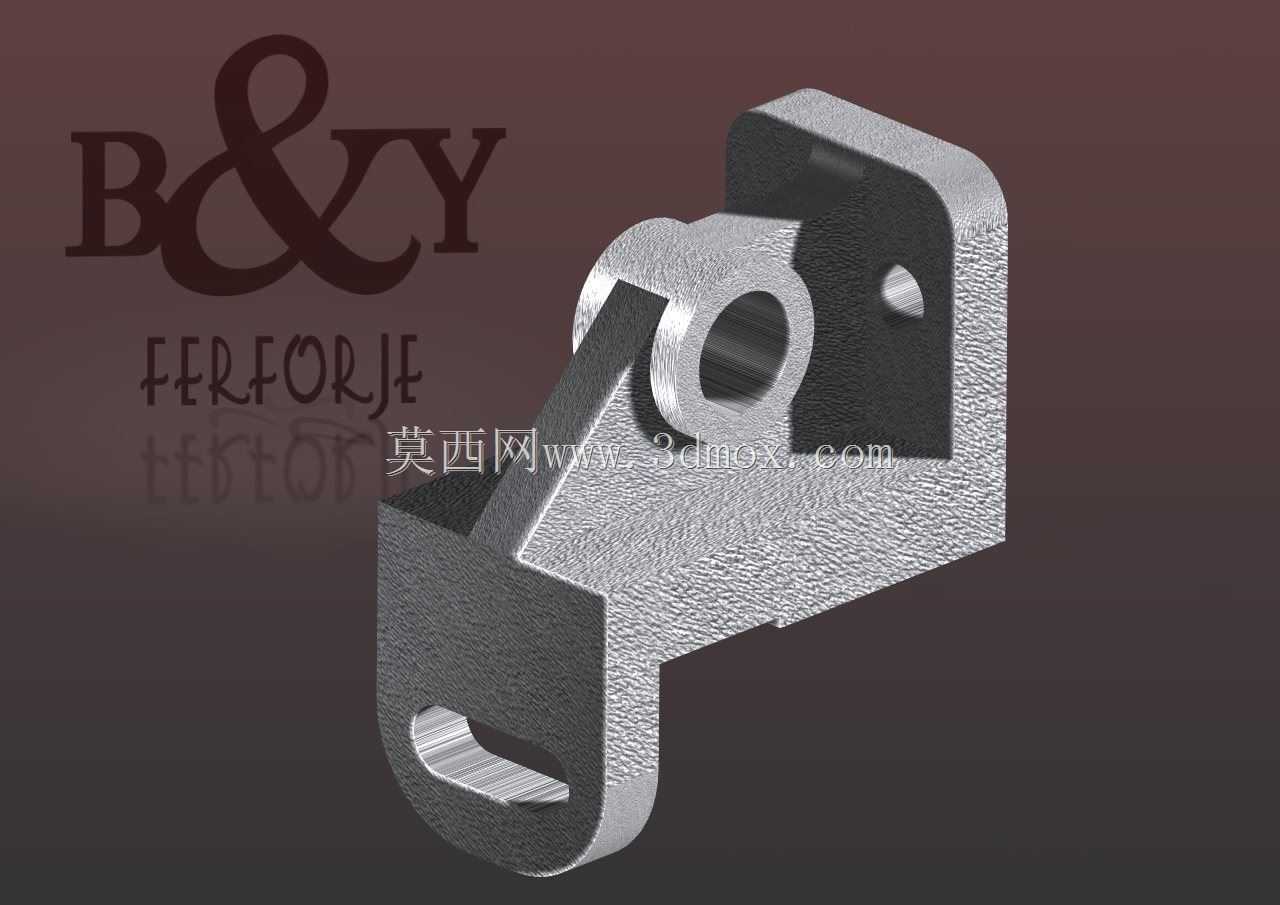

L型带孔铰接式机械连接支架

　　这类L型带孔铰接支架在轻工输送线、小型自动化工作站的辅助定位结构中十分常见，日常做设备改造、零散工装搭建时经常会用到这类非标定制的小构件，别看零件体量不大，实际选型和建模时要考量的边界细节一点不少。先从实际安装场景说，这类支架通常承担两个方向的连接限位作用，垂直方向的安装板上预留的两个光孔，是用来穿内六角圆柱头螺钉，把整个支架固定在设备的铝型材框架或者钣金立板上的，安装孔的孔位间距是按照常用的30系列、40系列铝型材的槽心距匹配设计的，不用额外打孔攻丝，直接用T型螺栓就能完成固定，安装面做了0.2mm的铣平公差，避免贴合时出现间隙导致支架受力偏斜。水平方向延伸出来的带孔支耳，是用来穿铰接销轴的，这个孔的公差带选的是H7，

　　和配套的g6公差销轴配合，既能保证铰接转动时没有明显旷量，又不会因为过盈配合导致转动卡滞，支耳下方的长圆孔是用来挂接拉伸弹簧或者调节拉杆的，长圆的行程预留了12mm的调节量，方便现场安装时调整张紧力度，不用额外做转接件。设计的时候特意把两个安装面的衔接处做了三角形的加强筋结构，筋的厚度取的是主体壁厚的0.8倍，既不会因为筋太厚导致注塑或者铣削加工时出现缩痕、应力集中，又能把支架的侧向抗弯折强度提升40%以上，之前做过同结构的受力仿真，在支耳端施加150N的径向载荷时，不加筋的结构最大变形量会超过0.3mm，加了加强筋之后变形量能控制在0.08mm以内，完全满足轻载铰接场景的使用要求。零件的所有外露棱边都做了R0.5的倒角处理，

　　一方面是避免安装调试时划伤人手，另一方面也能消除加工时产生的毛刺飞边，不需要后续额外做人工去毛刺的工序，降低加工成本。铰接孔的两端特意做了1mm深的沉孔，用来镶嵌含油轴承衬套，衬套压入之后和销轴接触，长时间往复转动也不会出现孔壁磨损的情况，后期维护只需要更换几毛钱的衬套就行，不用整个替换支架，能降低设备的后期运维成本。从安装边界来看，整个支架的垂直安装面高度控制在68mm，水平支耳的伸出长度是42mm，整体最大外轮廓尺寸不超过80mm，不会占用过多的设备安装空间，在狭窄的设备内部走线区域、工装夹具的侧边定位位置都能装得下。实际使用的时候，这类支架常用来做小型料道的翻转支撑、安全门的铰接限位、传感器安装板的角度调节座，因为结构简单，

　　加工难度低，不管是用尼龙3D打印做快速验证，还是用铝合金铣削做批量量产件，或者用Q235钢板折弯焊接做重载改型，都能在这个基础结构上快速调整参数，不用从零开始画草图。建模的时候要注意，安装孔的沉头深度要匹配所选螺钉的头高，避免螺钉头高出安装面导致贴合不实，铰接孔的同轴度要控制在0.02mm以内，不然穿销轴的时候会出现别劲的情况，加强筋和主体衔接的地方要做R2的圆角过渡，避免应力集中导致零件受冲击时从筋根处断裂。很多刚入行的结构工程师画这类小支架的时候容易忽略安装间隙的预留，比如支耳的厚度要比配合的铰接件宽度小0.2mm，不然装配的时候会出现夹滞，转动不顺畅，还有长圆孔的两端圆弧半径要和连接螺栓的半径匹配，不然螺栓头会卡进长圆孔的缝隙里，调节的时候拧不动。这类零件虽然属于通用五金类的非标小构件，但却是整台设备里用量不小的基础零件，每一处尺寸公差、结构细节的设计，都会直接影响最终设备的装配效率和使用稳定性，做三维建模的时候不能只画个大概外形，要把每个安装面的配合要求、加工工艺的可行性都考虑进去，才能出能直接落地生产的图纸。
