这类异形卡扣结构件,在小型电子设备内部走线固定、轻薄型壳体拼接场景中应用十分广泛,区别于常规的对称式卡扣,该结构采用非对称的凹凸咬合设计,能在有限的安装空间内实现多点位卡接限位,避免装配后出现松脱、移位的问题。从实际使用场景来看,这类零件多用于消费电子内部的线束固定、小型仪器的壳体内部支撑,部分轻量化的工业传感模块外壳拼接也会采用类似结构,不需要额外打螺丝或者粘接,依靠结构本身的形变就能完成快速装配,能大幅提升产线的装配效率,减少紧固件的使用成本。

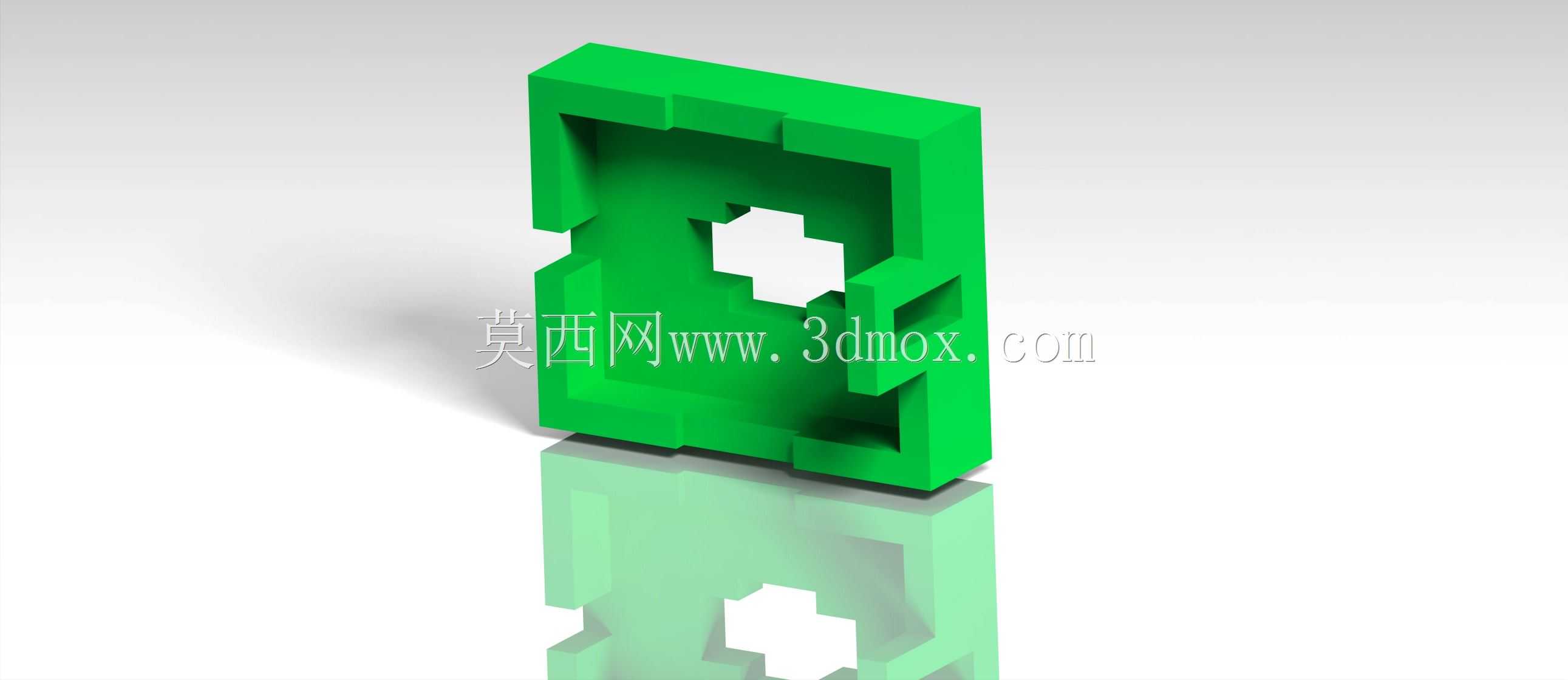

从功能特性上看,该零件整体采用带中心镂空的框型结构,外侧的多段凹凸槽位是卡接配合的核心工作面,每一处凸起的卡接边都做了微小的导入斜度,装配时能顺着斜度顺利滑入配合位,到位后凸起的卡台会自动卡入对应卡槽,不需要额外的定位工序。中心的方形镂空一方面是为了给内部穿过的单针类元件预留避让空间,避免零件装配后压伤针脚,另一方面也能减少零件本身的用料,降低整体重量,对于对重量敏感的小型便携设备来说,这类轻量化设计能有效控制整机的重量冗余。零件底部做了平整的贴合面,装配时能和安装基面完全贴合,不会出现翘边、间隙不均的问题,保证卡接到位后整体结构的稳定性。
设计思路上,这类结构在建模阶段需要重点考量材料的形变余量,因为这类卡扣一般采用韧性较好的工程塑料注塑成型,卡接边的形变角度需要控制在材料允许的弯折范围内,避免反复拆装后出现断裂、发白的疲劳问题。非对称的结构布局是为了适配安装空间内的不规则避让需求,常规对称卡扣无法适配周边有凸起元件的安装位,这种错落的凹凸结构能完美避开周边的元件、走线,在极小的空间内实现可靠的固定效果。中心镂空的尺寸需要和穿过的单针元件保留合理的间隙,既不能间隙过大导致针脚晃动,也不能间隙过小刮伤针脚的绝缘层,一般单边预留0.1-0.2mm的间隙就能兼顾安装便利性和防护效果。外侧的每一处卡接凸台的高度都经过匹配计算,保证卡入后有足够的扣合量,不会因为震动、冲击出现脱开的情况,同时扣合量也不会过大,方便后期维护时顺利拆解,不会拆坏周边的结构。
从安装边界来看,该零件整体外轮廓为方正的带切角框型,安装时需要在基面上预留对应轮廓的沉台位,沉台的深度和零件的主体厚度保持一致,保证零件装入后和基面齐平,不会突出表面影响其他元件的装配。零件外侧的几个卡接槽位需要和基面上对应的卡凸位置完全对齐,建模时需要严格控制各个卡接特征的相对位置公差,一般位置度公差控制在0.05mm以内就能保证顺利装配,不会出现卡滞、装不到位的问题。零件的整体壁厚保持均匀,避免注塑成型时出现缩痕、翘曲的问题,各个转角位置都做了圆角过渡,减少应力集中,提升零件整体的结构强度,即使在低温环境下装配也不容易出现脆断的问题。这类结构看似简单,实际在建模过程中需要反复核对装配关系,每一处特征的尺寸都要和配合件做干涉检查,尤其是卡接边的导入角、扣合量、形变空间这几个核心参数,需要结合选用的材料特性做调整,比如采用ABS材料时卡接边的厚度可以稍薄,形变余量更大,如果采用PA加纤的材料,卡接边的厚度就要适当增加,同时放大形变间隙,避免材料韧性不足导致断裂。在实际的设备装配中,这类小卡扣往往是影响装配效率和后期可靠性的关键细节,很多设备出现壳体异响、内部元件松动的问题,都是因为这类小卡扣的设计参数不合理,要么扣合量不足容易松脱,要么扣合量过大装配困难,甚至装配时直接断裂,所以在建模阶段就要把实际装配的工况、材料的特性、安装的空间边界都考虑周全,才能做出真正能用、好用的结构件。
