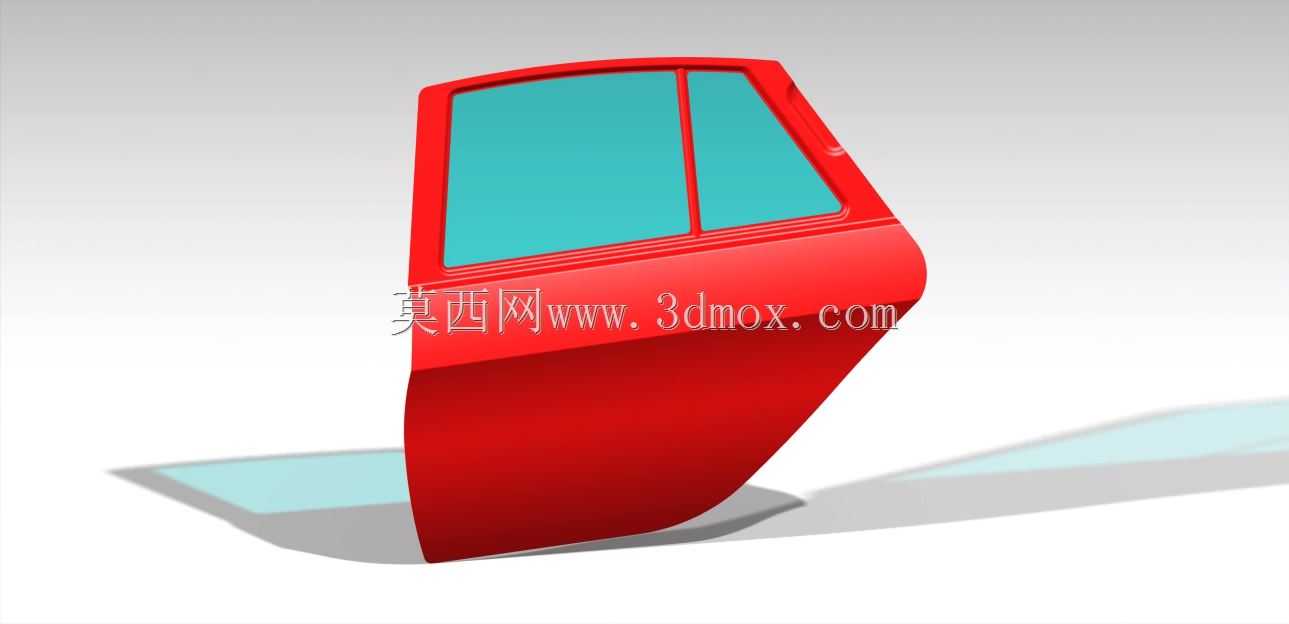

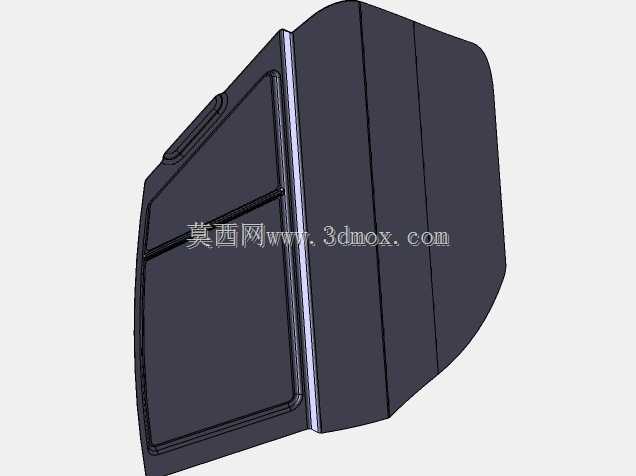

乘用车侧围车门金属板结构设计

　　在整车车身结构的开发流程中，侧门金属板作为乘员舱侧面的核心覆盖承载构件，需要同时兼顾侧面碰撞防护、NVH性能控制、外观曲面精度、附件安装适配等多重工程目标，是车身结构设计中复杂度较高的外覆盖件之一。日常道路场景中，车辆侧面发生剐蹭、柱碰的概率远高于正面碰撞的部分工况，车门金属板作为侧面第一道承载屏障，其结构刚度、曲面过渡设计直接决定了碰撞过程中乘员舱的侵入量控制水平，同时也影响着车辆行驶过程中风阻系数的表现、开关门的厚重质感以及长期使用后的抗凹陷性能。

　　从实际装车场景来看，这类车门金属板需要适配白车身侧围的安装边界，其上下沿的翻边结构需要匹配侧围门槛梁、上边梁的焊接定位点，前后侧的安装座需要对应铰链安装面、门锁扣的配合公差，同时板件上预留的窗口轮廓需要和玻璃导轨、密封条的安装槽位完全贴合，避免后期装配出现密封不严、玻璃升降卡滞的问题。设计过程中首先要确定整车的侧面造型分缝线，基于外CAS曲面做内板的结构拓扑，外板的曲面需要保证光影连续性，避免出现曲面畸变导致的喷漆后光影缺陷，同时要控制板件的拉延深度，避免冲压过程中出现开裂、起皱的工艺问题。

　　结构设计层面，车门金属板采用内外板包边的组合结构，外板承担外观覆盖和初步抗冲击作用，内板通过布置加强筋、防撞梁安装点来提升整体刚度，板件上的减重孔位置需要避开应力集中区域，同时兼顾线束、玻璃升降器、门锁机构的布置空间。曲面建模阶段需要反复校验曲面的高斯曲率变化，保证大面区域的曲率过渡平缓，在门把手安装位、腰线特征线位置做局部的曲率强化，既保证造型的棱线清晰度，又避免冲压时的应力集中。安装边界的尺寸公差需要控制在±0.5mm以内，铰链安装面的平面度要求达到0.2mm，保证车门装配后和侧围的间隙均匀，开关过程无旷量。

　　在实际使用场景中，车门金属板需要承受日常开关门的反复冲击，行驶过程中的路面振动激励，以及极端情况下的侧面碰撞载荷，因此在结构设计时需要通过CAE仿真反复验证板件的模态频率，避免和发动机怠速、路面激励产生共振，同时通过局部的结构加强提升抗凹性能，保证用户用手按压门板时不会出现明显的变形异响。板件的翻边结构需要为密封条提供均匀的安装压紧面，保证车辆高速行驶时的风噪控制水平，同时阻挡雨水、灰尘进入乘员舱内部。窗口区域的曲面需要和玻璃的曲面完全匹配，保证玻璃升降过程中始终和密封条保持均匀的接触压力，避免出现漏水、风噪过大的问题。

　　从工艺实现的角度，这类车门金属板的冲压工序需要包含拉延、修边、冲孔、翻边、包边等多个步骤，设计阶段就需要考虑冲压方向的选择，保证所有成型面都能一次拉延成型，减少后续的整形工作量，同时板件的拔模角度需要控制在合理范围内，避免冲压脱模时出现表面划伤。内板上的各个安装凸台需要和对应附件的安装尺寸完全匹配，减少后期装配时的调整工作量，同时在容易出现积水的位置设计排水孔，避免长期使用后出现内部锈蚀的问题。
