汽车通风盘式制动卡钳刹车结构

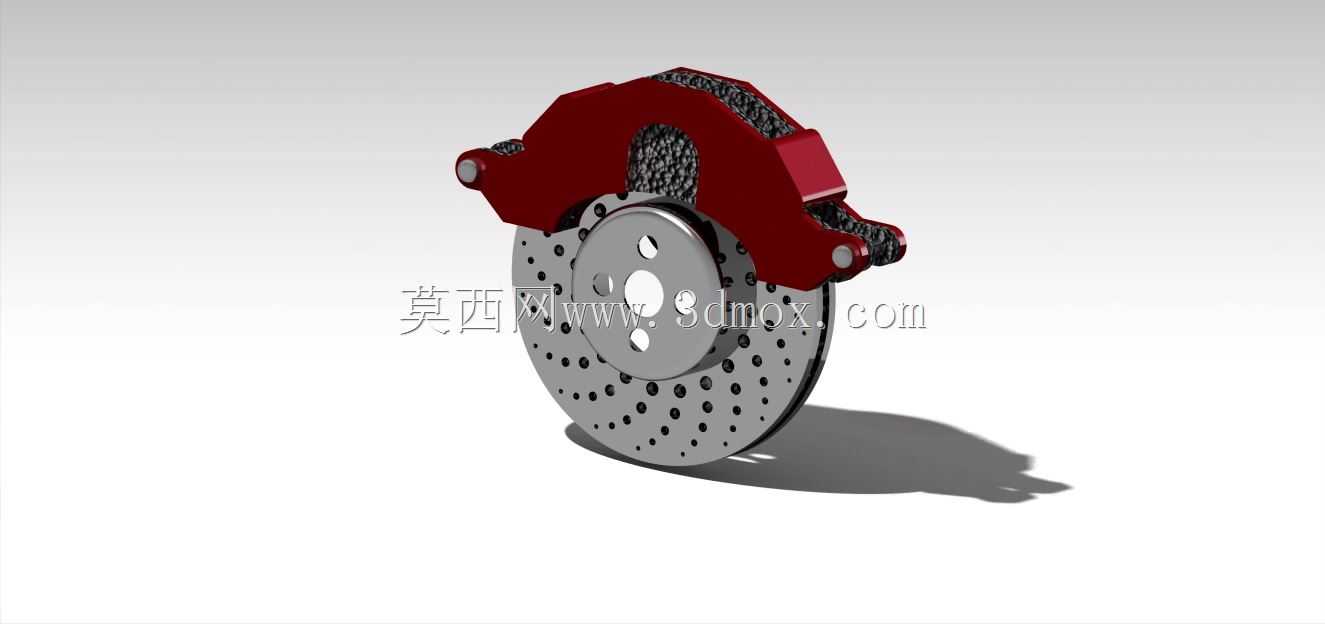

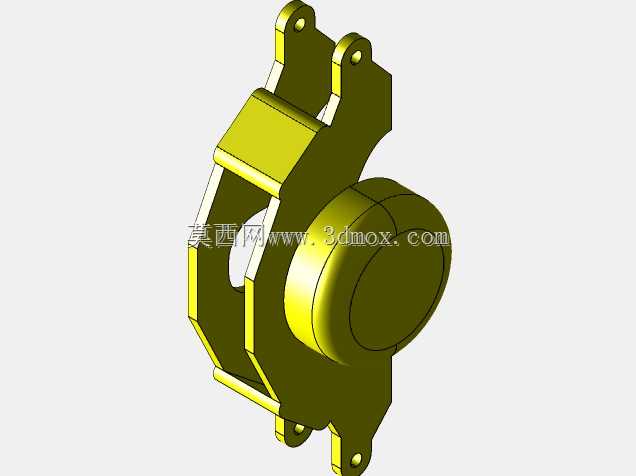

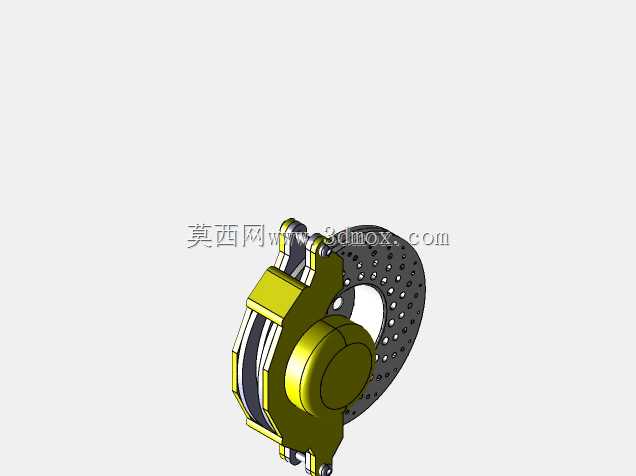

　　这套盘式制动结构是乘用车行车制动系统的核心执行部件，日常行驶中所有减速、驻车过程的制动力矩都要通过这套结构最终作用到车轮端，不管是城市道路频繁启停的跟车工况，还是高速行驶的紧急制动场景，亦或是长下坡路段的持续制动需求，这套结构的性能直接决定整车的制动安全边界。从结构组成来看，整套部件包含浮动式制动卡钳、通风制动盘、两组摩擦衬片、卡钳安装支架、活塞回位结构几个核心部分，卡钳采用跨置式布局横跨在制动盘两侧，单活塞布置在卡钳的内侧腔体，制动液推动活塞伸出时，会先推动内侧摩擦片压靠制动盘内侧面，随后卡钳本体在导向销上滑动，带动外侧摩擦片同步压靠制动盘外侧面，通过两侧摩擦片夹紧旋转的制动盘，将车辆的动能通过摩擦转化为热能散出，实现车轮减速。

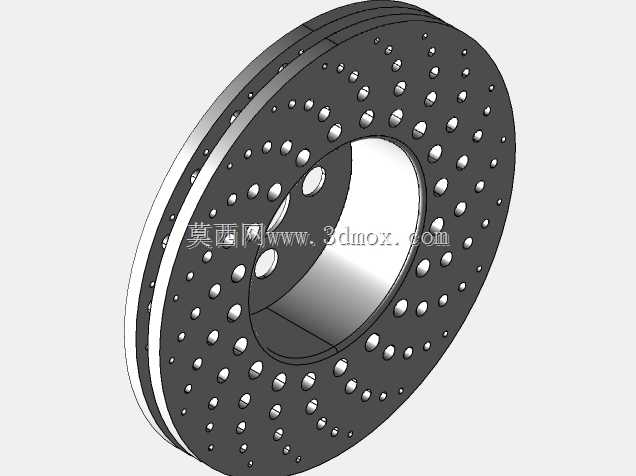

　　设计过程中首先要匹配整车的轴荷分配与制动力需求，确定制动盘的有效摩擦半径，这个参数直接决定同等制动液压力下能输出的制动力矩大小，摩擦半径过大会导致卡钳安装位置超出轮辋内部空间，过小则无法提供足够制动力，需要匹配更高的制动管路压力，对密封件的耐压等级提出更高要求。制动盘采用通风式结构，两层摩擦面之间布置径向的通风散热筋，车轮旋转时会在通风道内形成离心气流，把摩擦产生的热量快速带出，避免长时间制动后摩擦片温度过高出现热衰退，制动盘摩擦面均匀布置的径向小孔，一方面可以在制动时刮除摩擦片表面磨下的碎屑，避免碎屑夹在摩擦面之间导致制动抖动，另一方面雨天行驶时可以快速破除摩擦面之间的水膜，缩短湿滑路面的制动响应时间。卡钳本体采用铸铁材质加工，

　　保证足够的结构刚度，避免高制动力矩下卡钳出现张开变形导致踏板脚感偏软，摩擦片的背板采用钢板冲压成型，摩擦材料附着在背板朝向制动盘的一侧，背板上设置有减震消音片，能够吸收制动过程中摩擦产生的高频振动，减少制动异响的出现。安装边界方面，这套结构的安装支架通过螺栓固定在转向节的安装凸台上，安装孔位的位置度公差需要控制在0.1mm以内，避免装配后制动盘与摩擦片出现偏磨，卡钳的整体外轮廓需要匹配对应尺寸的轮辋内部空间，保证转向过程中卡钳与轮辋辐条之间留有足够的安全间隙，不会出现运动干涉；制动盘通过轮毂轴承的定位止口实现同轴定位，装配后制动盘的端面跳动量需要控制在0.05mm以内，否则行驶过程中会出现制动踏板抖动、方向盘摆振的问题。

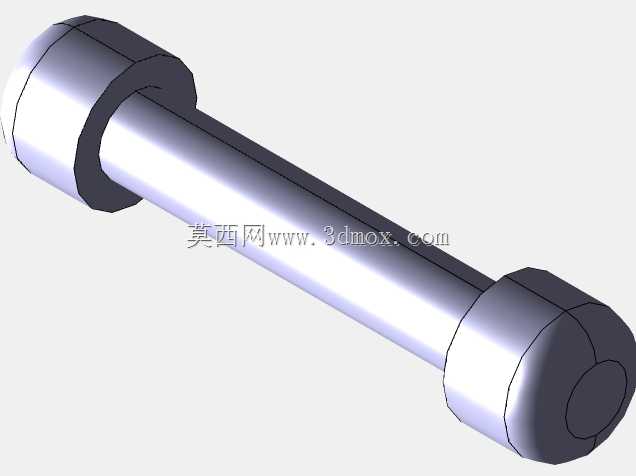

　　日常结构校核时需要重点关注几个运动间隙：一是摩擦片磨损到极限厚度时，活塞的伸出量不能超出卡钳腔体的最大行程，避免活塞脱出导致制动失效；二是卡钳在导向销上的滑动行程要足够，保证两侧摩擦片都能完全压靠制动盘，不会出现单侧摩擦片过度磨损的问题；三是制动盘在最大热膨胀量下，不会与卡钳内侧的防尘板、支架等固定部件发生刮擦。这套浮动式卡钳结构相比固定式对置活塞卡钳，结构更简单、成本更低，占用的轴向安装空间更小，非常适合前置前驱的家用乘用车前轮使用，在保证足够制动力的前提下，能够降低整车的制造成本与后期维护成本，摩擦片更换时不需要完全拆解卡钳本体，只需要拆下导向销即可取出旧片更换，维保操作十分便捷。建模过程中对摩擦片的材料做了简化处理，因为复合材料的摩擦层内部组分复杂，包含金属纤维、陶瓷颗粒、粘结剂等多种成分，常规三维建模不需要还原材料内部的微观结构，只需要保证摩擦片的外形尺寸、安装卡槽位置、背板的固定结构与实际零件一致即可，完全能够满足整车总布置校核、制动系统运动仿真、拆装教学演示等场景的使用需求。
