机动车盘式制动器安装固定支架结构

　　在机动车制动系统的实际装配场景中，盘式制动器支架是连接制动卡钳与转向节/桥体的核心承载构件，其结构合理性直接决定制动过程的受力传递稳定性、卡钳定位精度以及长期使用下的抗疲劳性能，是盘式制动总成中不可或缺的刚性支撑部件。不同于鼓式制动器的一体式支撑结构，盘式制动器支架需要同时承担制动时的切向制动力反作用力矩、卡钳滑动导向的定位基准、制动片往复运动的侧向限位三个核心功能，因此在结构设计阶段需要优先考虑受力路径的合理性，避免应力集中导致的支架变形或断裂风险。

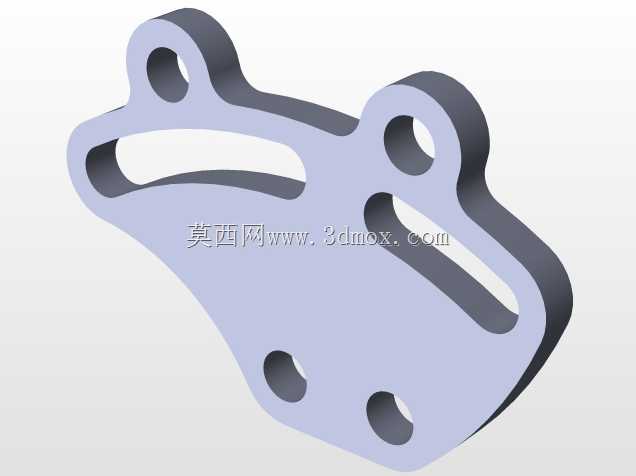

　　从实际安装边界来看，该支架采用多安装孔位的布局设计，上部两个带凸台的通孔用于与车辆转向节或桥体的安装面配合定位，凸台结构可有效增大安装接触面的压接面积，降低螺栓预紧力作用下的接触面压溃风险，同时保证支架安装后的位置度公差，避免卡钳安装后与制动盘出现偏磨问题。下部两个通孔为制动片的限位销安装孔，孔位的同轴度公差需要严格控制在0.05mm以内，保证制动片在销柱上滑动顺畅，不会出现卡滞导致的制动拖滞问题。支架中部的长条形镂空结构并非减重设计的冗余处理，而是为了避让制动盘的旋转运动空间，同时为制动卡钳的活塞回位行程预留足够的活动余量，避免制动过程中支架与旋转的制动盘发生运动干涉。

　　从功能特性角度分析，该支架的异形轮廓完全围绕制动总成的空间包络进行适配，整体采用等强度的变截面设计，在受力较大的安装孔位周边设置加厚的凸缘结构，提升局部的抗挤压与抗剪切能力，而在受力较小的非承载区域则通过合理的轮廓收窄降低整体重量，兼顾结构强度与轻量化需求。支架的安装面均设计为平面铣削结构，表面粗糙度控制在Ra3.2以内，保证安装时与配合面的贴合度，避免因贴合间隙导致的制动抖动问题。所有孔位的边缘均设置倒角结构，既可以去除加工毛刺，也能在装配时起到导向作用，提升装配效率。

　　在实际工程应用中，这类支架通常采用球墨铸铁或高强度铝合金材料铸造成型后再进行机加工，球墨铸铁材质的支架具备更好的抗冲击性能与阻尼特性，适合载重较大的商用车辆使用，而铝合金材质的支架重量更轻，适合乘用车辆的轻量化需求。设计过程中需要通过有限元分析对支架的受力工况进行模拟，包括紧急制动时的最大制动力工况、连续制动后的热变形工况、长期交变载荷下的疲劳寿命工况，确保支架在全生命周期内不会出现塑性变形或开裂问题。同时支架的导向面需要具备足够的耐磨性，部分量产版本会在导向销孔内压入铜衬套，降低滑动摩擦系数，减少长期使用后的磨损量，保证制动片回位顺畅。

　　从装配逻辑来看，该支架的安装顺序需要先将支架通过螺栓固定在转向节上，按照规定扭矩拧紧螺栓后再安装制动卡钳与制动片，支架的定位精度直接决定了卡钳与制动盘的端面跳动公差，若支架安装面存在加工误差或装配偏差，会导致制动盘与制动片的接触不均匀，出现制动跑偏、制动异响、制动片偏磨等一系列问题。因此在三维建模过程中，需要严格控制各个安装孔位的位置度、安装面的平面度、各个配合面之间的形位公差，同时预留足够的装配调整空间，保证实际生产装配时的工艺可行性。支架的轮廓设计还需要考虑周边零部件的运动空间，包括转向时的拉杆运动行程、悬架跳动时的减震器与下摆臂运动边界，避免在车辆极限工况下出现零部件干涉问题。
