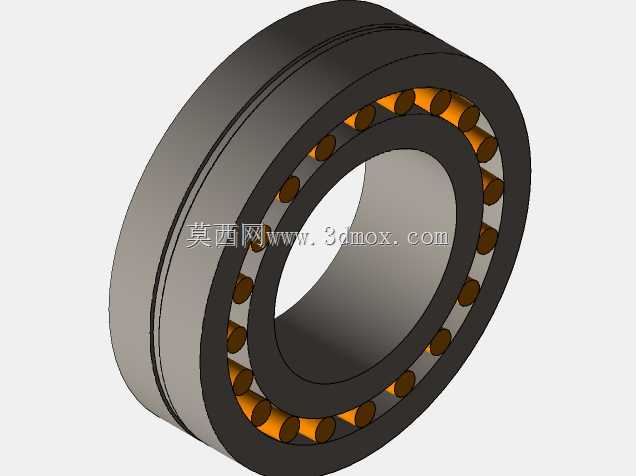

双列调心球面滚子轴承结构设计

　　在矿山破碎、冶金轧钢、重型输送这类重载且轴系易出现挠曲变形的工况场景中，普通深沟球轴承或圆柱滚子轴承往往因为无法补偿轴的不对中角度，过早出现滚道点蚀、保持架碎裂的失效问题，而双列球面滚子轴承正是针对这类复杂工况开发的核心回转支撑部件。从结构设计逻辑来看，这类轴承采用两列对称布置的球面滚子，内圈带有双滚道，外圈滚道为内球面形，具备自动调心的核心特性，能够补偿轴挠曲、安装座孔加工误差带来的角度偏差，通常允许的调心角度在1度到2.5度区间，完全适配重型设备运行过程中机架变形、轴系受力弯曲带来的同轴度偏差。设计过程中首先要明确安装边界尺寸，轴承的内径、外径、宽度三个核心尺寸需严格匹配对应轴径与轴承座孔的配合公差，

　　通常内圈与轴采用过盈配合以传递扭矩，外圈与座孔采用过渡或间隙配合，预留调心所需的活动余量，同时要考虑安装时的轴向定位空间，预留锁紧螺母、止动垫圈的安装位置，避免轴承运行过程中出现轴向窜动。滚子的型线设计是这类轴承承载能力的核心，采用对数曲线修形的球面滚子，能够让滚子与滚道的接触应力分布更均匀，避免边缘应力集中，相比直母线滚子，额定动载荷可提升30%以上，同时能降低滚子歪斜带来的附加摩擦力矩。保持架采用分体式铜合金实体保持架，兜孔间隙经过精准计算，既能够保证滚子在运转过程中不会出现卡滞，又能限制滚子的歪斜量，避免高速运转时滚子与保持架发生撞击磨损，铜合金材质的自润滑特性也能在润滑脂暂时缺失的极端工况下，短时间维持轴承运转，

　　避免突发抱死。这类轴承主要承受径向载荷，同时也能承受双向的轴向载荷，径向承载能力是同尺寸深沟球轴承的2到3倍，非常适合重载、冲击载荷的应用场景，比如振动筛的激振器支撑、破碎机的主轴支撑、减速机的低速轴支撑、风力发电机组的主轴支撑等场景。在建模过程中，需要严格还原滚子与内外滚道的共轭接触关系，保证每个滚子与滚道的接触点都在球面的法线上，避免出现干涉或者间隙过大的问题，同时要还原保持架的兜孔结构、内圈的挡边结构、外圈的润滑槽与油孔结构，这些细节直接影响后续有限元分析时的应力计算准确性。实际选型应用时，需要根据轴的转速、载荷大小、冲击系数计算所需的额定动载荷，确定轴承的尺寸系列，同时要匹配对应的润滑方式，低速重载工况通常采用润滑脂润滑，

　　高速工况则采用润滑油循环润滑，密封结构的设计也要根据应用场景调整，粉尘较大的矿山场景需要搭配接触式橡胶密封，防止粉尘进入滚道加剧磨损，清洁度较高的冶金设备场景可采用间隙密封降低摩擦阻力。安装过程中需要注意，不能直接敲击轴承内圈或外圈，需采用热装工艺将内圈加热到80到100摄氏度后套装到轴上，避免蛮力安装导致滚道出现压痕，影响轴承使用寿命。轴承的游隙设计也需要根据配合过盈量、工作温度进行调整，原始径向游隙在压装到轴上、装入座孔后会出现一定的缩减，工作时内圈温度高于外圈又会让游隙进一步变化，设计时需要预留足够的工作游隙，避免运转时出现滚子卡滞，同时游隙也不能过大，否则会降低轴系的回转精度，加剧运转时的振动噪声。从结构细节来看，内圈中间的中挡边能够引导滚子正确就位，避免滚子在轴向力作用下出现偏移，外圈的球面曲率中心与轴承中心重合，这是实现调心功能的核心几何关系，建模时需要精准控制这个曲率中心的位置，否则调心角度会出现偏差，无法达到设计的补偿能力。这类轴承的重量经过精准核算，实体模型的质量属性与实际成品的重量偏差控制在2%以内，能够为后续整机的重量分配、重心计算提供准确的参考数据，在做整机的动力学仿真时，准确的轴承质量与转动惯量参数也能提升仿真结果的可信度，避免因为零件参数偏差导致仿真结果与实际运行状态出现较大出入。
