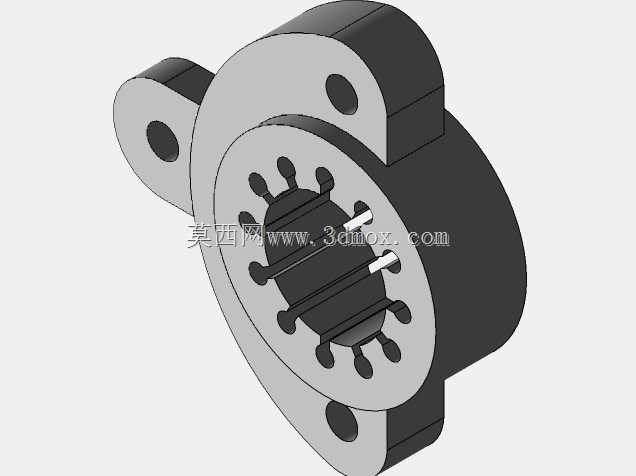

带安装耳的花键孔圆形支撑固定座

　　能够让螺栓锁紧后的压紧力均匀分布在支撑座本体上，避免单侧锁紧带来的本体倾斜，保证轴孔与安装面的垂直度符合装配要求。内侧的轴孔采用内花键结构设计，这种结构相比普通光孔，能够与配套的外花键轴实现周向的扭矩传递，同时花键齿的多齿接触特性也让支撑部位的载荷分布更加均匀，既可以承担轴类零件运转时的径向支撑力，也能辅助传递部分周向扭矩，适合用在需要同时完成支撑与扭矩传输的传动节点中，比如小型减速器的输出端支撑、自动化设备的转轴定位部位、工装夹具的导向轴固定端等场景。在实际选型与装配适配时，需要重点关注几个尺寸边界：首先是主体圆柱的外径尺寸，这个尺寸决定了支撑座在安装位置所需的径向空间，若安装位置周边有其他管线、结构件排布，在各类传动机构、工装夹具以及小型动力传输单元的结构搭建中，这类带双侧安装耳的圆形支撑座是十分常见的基础承载零件，它的核心作用是为穿设其中的花键轴、传动衬套或者导向杆提供稳定的径向支撑，同时通过自身的安装结构完成与设备基体的刚性连接，避免传动部件在运转过程中出现径向窜动、偏摆等影响传动精度的问题。从结构设计逻辑来看，这类支撑座的主体采用同轴阶梯圆柱结构，大直径的外圈作为承载基体，既保证了自身的结构刚性，也为内侧的轴孔提供了足够的壁厚支撑，避免在承受径向载荷时出现本体变形；两侧延伸出的安装耳与主体为一体化结构，每个安装耳上预制了同轴的光孔，用于穿设螺栓完成与安装面的固定，安装耳的位置采用对称式布局，

　　需要预留足够的间隙避免干涉；其次是两侧安装耳的孔位中心距，这个参数直接决定了安装基体上的螺栓孔加工位置，若孔位偏差过大，会导致装配时螺栓无法穿入，或是强行锁紧后支撑座出现内应力，长期运转后出现变形甚至断裂；第三是内花键的参数，包括模数、齿数、压力角以及花键的有效配合长度，这些参数需要与配套的花键轴完全匹配，否则会出现装配卡滞、配合间隙过大导致传动冲击，或是配合过紧导致装配后轴件转动卡滞的问题；最后是支撑座的整体轴向厚度，这个尺寸决定了轴孔与花键轴的配合接触长度，接触长度过短会导致支撑刚性不足，轴件容易出现偏摆，接触长度过长则会增加不必要的加工成本与装配空间占用。从设计细节来看，支撑座的所有棱角位置都做了小尺寸的倒角处理，

　　一方面是去除机加工过程中产生的毛刺，避免装配时划伤操作人员或是损坏配套零件的表面，另一方面也能在装配时起到导向作用，让轴件、螺栓能够更顺畅地装入对应位置；安装耳与主体圆柱的衔接位置做了圆弧过渡处理，这个结构能够有效降低应力集中系数，因为在支撑座承受径向载荷时，安装耳与主体的衔接位置是应力集中的高发区域，若采用直角衔接，长期受交变载荷作用容易在衔接位置产生疲劳裂纹，圆弧过渡能够分散应力传递路径，大幅提升零件的疲劳使用寿命。在实际应用场景中，这类支撑座常被用在中小载荷的传动系统中，比如轻工自动化设备的辊轴支撑、小型输送线的从动轮定位、检测设备的转轴固定等场景，相比带座轴承这类标准支撑件，这种一体化的支撑座结构更加紧凑，

　　能够在更小的安装空间内实现支撑与扭矩传递的双重功能，同时零件的加工工艺性更好，采用常规的铣削、插齿工艺即可完成加工，不需要额外采购标准件，在非标设备的定制化设计中能够更好地适配特殊的安装空间与载荷要求。在建模过程中，这类零件需要重点保证几个形位公差的合理性：首先是内花键孔与安装底面的垂直度，这个公差直接决定了装配后轴件与安装面的垂直精度，若垂直度超差，会导致轴件运转时出现附加的径向载荷，加剧轴件与支撑孔的磨损；其次是两个安装孔的同轴度以及安装孔与主体轴线的位置度，保证螺栓能够顺利穿入，同时让支撑座的受力中心与轴孔中心尽可能重合，避免产生附加的倾覆力矩；另外内花键的齿形公差需要符合对应传动精度的要求，保证与花键轴的配合间隙处于合理范围，既不会因为间隙过大产生传动回差，也不会因为间隙过小导致转动卡滞。在材质选择上，这类支撑座通常采用45号钢加工后做调质处理，兼顾刚性与韧性，若应用在有腐蚀环境的场景中，也可以采用不锈钢材质加工，或是在表面做发黑、镀锌处理提升防锈能力，具体的材质选择可以根据实际应用场景的载荷、环境要求灵活调整。
