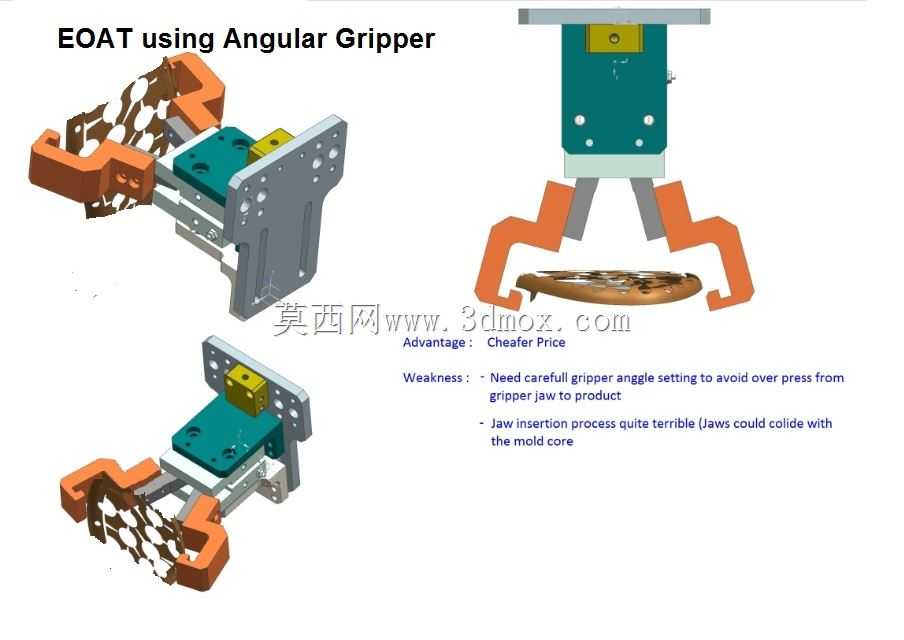

角形夹持器式注塑取件末端执行机构

　　这套角形夹持器构型的末端执行机构，主要适配卧式注塑机的开模取件工位，针对小尺寸带曲面轮廓的注塑件出料场景设计，常见于消费电子外壳、小型家电结构件的注塑生产线，替代人工完成开模后的产品拾取、转移工序，避免操作人员进入注塑机合模区域带来的安全风险，同时匹配注塑机10-15秒的成型周期，压缩取件环节的辅助时间。整套机构的安装基准面为标准工业机器人末端法兰适配的多孔位安装板，安装板上预留了多组等距排布的φ6.5通孔与M5螺纹孔，可直接适配负载3-10kg的六轴工业机器人、水平关节机械手的末端接口，安装板的整体厚度为12mm，采用6061铝合金阳极氧化处理，在保证安装刚性的前提下控制整体自重，整套执行器不含气管接头的总重量控制在420g以内，

　　不会过度占用机械手的负载配额。夹爪驱动部分采用紧凑型平行气缸作为动力源，气缸行程设置为16mm，输出夹持力在0.5MPa供气压力下可达到18N，足够夹持壁厚1.5-3mm的常规PP、ABS材质注塑件，不会出现夹取脱落的问题，同时夹持力上限不会压伤产品表面，针对表面易刮花的高光件，还可在夹爪接触面上粘贴防滑硅胶垫，进一步降低夹痕风险。角形夹爪的弯折角度设置为120度，这个角度是经过多轮模具开模空间校核确定的——注塑机开模后动模侧的模芯与产品之间的预留间隙通常在25-35mm之间，120度的弯折角可以让夹爪在伸入模腔时，爪尖先避开模芯的凸起结构，待到位后气缸收拢带动爪部贴合产品侧壁，不会出现爪部与模芯碰撞干涉的问题，

　　这也是这套结构相比直爪构型最核心的优势，直爪在伸入窄间隙模腔时很容易刮碰模芯表面，长期使用会造成模腔镀层磨损，影响产品成型质量。夹爪的接触型面完全匹配目标产品的侧壁轮廓，做了随形的仿形设计，接触区域的粗糙度控制在Ra1.6以下，避免硬接触刮花产品外观面，夹爪本身采用7075铝合金加工，表面做硬质氧化处理，耐磨性能相比普通铝合金提升4倍以上，长期反复开合夹持不会出现明显的磨损间隙，保证夹持位置的重复精度，整套机构的重复定位精度可以控制在±0.1mm以内，完全满足取件后将产品放置到传送带或定位工装的精度要求。气路接口设置在安装板的侧上方，采用标准M5快插接头，布线时可顺着机器人本体的走线槽排布气管，不会出现管线与周边设备剐蹭的问题，

　　机构上还预留了磁性开关的安装槽位，可加装气缸到位检测传感器，将夹爪开合状态的信号接入设备PLC，实现取件流程的闭环控制，避免出现夹爪未到位就抬升、产品未夹紧就移位的故障。在实际产线调试时，需要重点注意夹爪伸入模腔的行程设置，要保证爪部完全越过产品的脱模斜度区域后再执行夹持动作，同时夹持压力要根据产品的材质和壁厚做对应调整，针对薄壁件可适当降低供气压力到0.3-0.4MPa，防止夹爪压力过大造成产品变形。这套结构的成本相比定制化的柔性吸盘取件机构低40%左右，而且维护难度更低，夹爪出现磨损后只需要更换单独的爪件即可，不需要整体拆解机构，适合小批量多品种的注塑生产场景，只需要更换对应仿形轮廓的夹爪，就可以适配不同外形的注塑产品，安装板和驱动气缸部分可以通用，大幅降低产线换型的硬件成本。另外这套机构的整体外轮廓尺寸控制在120mm×85mm×90mm以内，在模腔内活动时不会与注塑机的顶出机构、冷却水路接头产生干涉，适配200T及以下锁模力的中小型注塑机的安装空间，不需要对注塑机的原有安全门、周边防护做额外改造，直接安装到机械手上就可以投入使用。
