多通孔异形连接支架结构设计

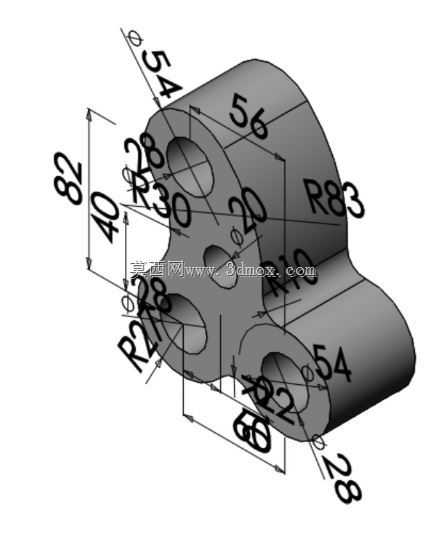

　　在轻工装配生产线的工装夹具、小型输送设备的侧部定位组件、教学用拆装实训台的模块固定结构中，这类异形多孔连接构件是十分常见的基础支撑零件，它不需要承担大吨位的重载载荷，却要兼顾多点位连接的定位精度、装配后的结构稳定性，以及狭小安装空间内的布局适配性。不同于常规圆形法兰、直板形角码的标准化结构，这个构件采用了非对称的曲线轮廓设计，整体没有尖锐的直角棱边，所有外轮廓转角都做了平滑圆弧过渡，一方面能减少装配过程中磕碰划伤操作人员的风险，另一方面也能降低应力集中系数，在承受交变的小幅振动载荷时，不会在转角位置萌生疲劳裂纹。从结构布局来看，零件上共设置了四个通孔，其中三个孔的孔径一致，呈三角状分布在构件的三个端角位置，第四个孔的孔径更大，

　　位于构件最突出的圆柱段中心，这种孔位排布不是随意设定的：三个小孔主要用于穿装紧固螺栓，将构件固定在相邻的安装基板上，三角排布的形式本身就具备更好的防松稳定性，即便设备运行中产生持续振动，三个点位的紧固力也能形成稳定的支撑面，不会出现单点松动后构件偏转的问题；而大尺寸的通孔则用于穿装传动轴、定位销或者管路，作为其他运动部件或者流体管路的穿接支撑位，孔的内壁可以根据实际使用需求加装轴套、密封胶圈等配件，适配不同的装配场景。设计这类构件的时候，首先要明确安装边界的约束条件：很多设备的侧部安装空间并不是规则的矩形区域，周边可能会布置有走线槽、小型传感器、气动接头等其他零部件，如果采用规则形状的连接板，要么会和周边零件产生干涉，

　　要么需要额外加大安装空间，挤占其他组件的布置位置，而这种顺着孔位连接方向延伸的曲线轮廓，刚好可以避开周边的干涉点位，在保证四个安装孔位位置精度的前提下，把零件的整体外轮廓压缩到最小，最大化利用有限的装配空间。零件的厚度方向需要根据实际承载需求选定，常规的轻载工装场景下，厚度控制在15到25毫米区间即可，采用普通Q235钢板铣削加工或者铝合金压铸成型都能满足强度要求，如果是用于有腐蚀环境的食品加工设备，也可以换成304不锈钢材质加工，所有通孔的端面都要做倒角处理，既方便螺栓、轴件的穿装，也能去除加工后的毛刺飞边。在安装适配性上，三个紧固小孔的中心距需要和配套安装基板上的螺纹孔位严格对应，公差控制在±0.1毫米以内，

　　避免装配时出现螺栓无法穿入的问题，大孔的中心和三个小孔的相对位置精度，会直接影响后续穿装部件的同轴度，所以建模阶段就要把几何约束做完全锁定，不能出现参数化驱动后孔位偏移的问题。另外，零件的两个大平面都需要做铣平处理，平面度公差控制在0.05毫米以内，保证装配后和安装面完全贴合，不会出现倾斜导致的附加应力。这类构件虽然结构不复杂，却是很多小型机械设备、实训装置里必不可少的连接零件，它的设计核心从来不是追求复杂的结构造型，而是在满足连接功能、强度要求的前提下，尽可能适配狭窄的安装空间，降低加工难度，同时兼顾装配后的使用可靠性，很多刚入行的结构设计人员在做这类零件的时候，容易直接套用标准角码的结构，最后装配时才发现和周边零件干涉，不得不临时修改零件形状，反而增加了加工和装配的成本，而这种异形轮廓的设计思路，就是从实际安装场景出发，先锁定必须保证的孔位坐标，再顺着孔位的连接路径修整外轮廓，去掉所有不必要的实体部分，既减轻了零件自身重量，也给周边其他零部件留出了足够的布置空间。在三维建模过程中，这类零件适合采用草图驱动的特征建模方式，先在基准平面上绘制出所有孔的中心位置，锁定孔间距的尺寸约束，再绘制外轮廓的平滑曲线，通过拉伸凸台生成基础实体，之后对所有棱边做圆角处理，对孔口做倒角，整个建模过程逻辑清晰，后续如果需要调整孔位或者轮廓尺寸，只需要修改草图里的对应参数就能快速更新模型，不需要重新构建特征，能大幅提升设计迭代的效率。
