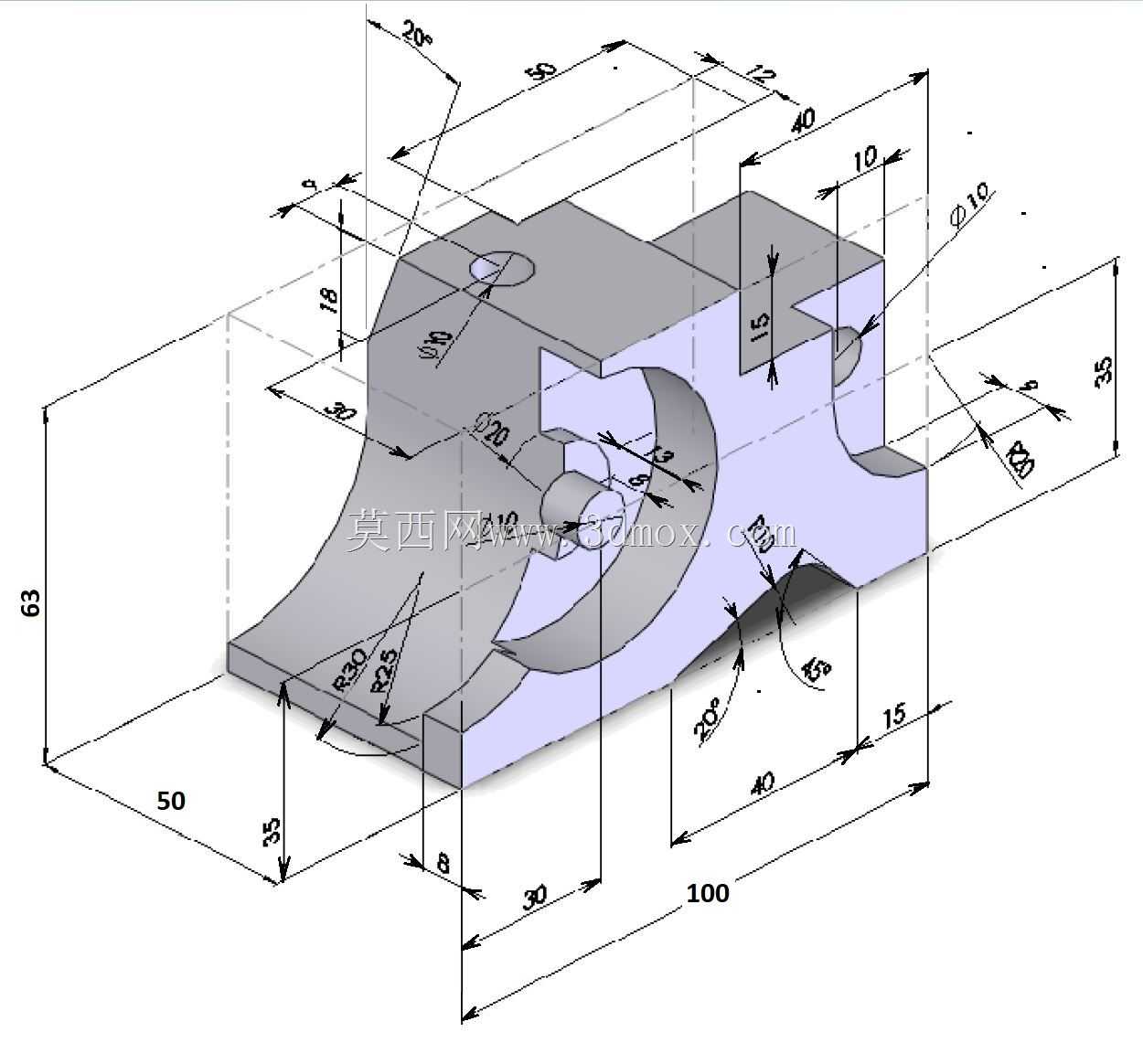

该参数块属于机械传动与定位系统中的基础支撑定位构件,常见于中小型自动化生产线的工位定位模组、专用工装夹具的基座连接单元,以及小型机床的辅助定位附件场景,主要承担相邻功能部件的位置校准、载荷传递与安装基准定位作用,在设备运行过程中需承受周期性的径向挤压力与轴向剪切力,同时为配套的销轴、定位杆提供精准的安装配合面,避免相邻部件运行时出现位置偏移或配合间隙超差的问题。从结构设计逻辑来看,整体采用块式集成化构型,总长度方向尺寸为100mm,总宽度与总高度方向均为35mm,底部为全平面安装基准面,可直接贴合设备基板或工装台面通过紧固件完成固定,底部预留的8mm宽度侧边凸台可嵌入安装面的定位槽内,实现安装时的快速预定位,
减少装配阶段的校准工作量。主体结构一侧设计有R20、R25、R30连续过渡的弧形凹槽,该弧形面为核心配合工作面,表面粗糙度要求控制在Ra1.6以内,可与配套的圆柱类回转构件形成弧面贴合配合,相比平面配合能增大接触面积,降低局部接触应力,同时弧形槽侧边预留的20°斜角导向面,可在配套部件装配时起到导入作用,避免硬装配导致的配合面刮伤。构件上部设计有阶梯式凸台结构,凸台高度为15mm,凸台顶面预留有直径10mm的通孔,该孔为销轴安装孔,孔位与底部弧形槽的中心位置同轴度公差控制在0.02mm以内,确保穿入销轴后可与弧形槽内的回转部件形成稳定的铰接配合,实现相邻部件的定轴回转动作。凸台侧边还设计有直径6mm的侧向定位孔,
可拧入紧定螺钉对穿入的销轴进行周向固定,防止设备运行过程中销轴出现窜动或转动。构件左侧设计有高度18mm的侧立支撑壁,支撑壁与主体连接处采用圆角过渡,避免应力集中导致的构件断裂,支撑壁上预留的直径20mm沉孔可用于安装缓冲垫或行程限位触点,为相邻运动部件提供行程限位的安装基准。从尺寸链设计来看,各安装孔位与配合面的位置度公差均控制在0.05mm以内,相邻尺寸的公差配合按照IT7级精度设计,既满足常规机械装配的精度要求,又不会过度提升加工成本,适合采用普通数控铣床结合钻孔工序完成批量加工,毛坯可选用方形型材直接下料,减少粗加工的材料去除量。在实际选型应用时,需注意该构件的安装边界:底部安装面的平面度需不低于0.03mm,
安装时相邻的固定螺栓间距需匹配构件上的安装孔位,避免强行装配导致构件变形;弧形配合面在装配前需涂抹润滑脂,减少长期往复回转带来的接触面磨损;上部销轴安装孔与销轴的配合选用H7/h6间隙配合,保证回转动作顺畅无卡滞,侧向紧定螺钉的拧紧力矩需控制在合理范围,避免力矩过大导致孔壁变形或销轴被顶弯。该结构的设计充分考虑了加工工艺性与装配便利性,没有复杂的曲面或内部腔体结构,常规的机加工设备即可完成生产,同时集成了定位、铰接、限位、安装固定等多种功能,可减少设备中单独零件的数量,降低整体装配复杂度,在小型自动化设备、专用工装、教学实训机械模型中都有较高的应用适配性,能够作为标准模块化构件直接复用在同类型的机械结构设计中,缩短整体设计周期。
