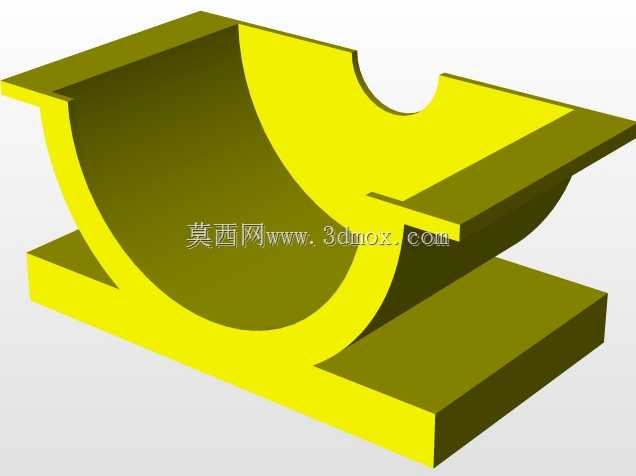

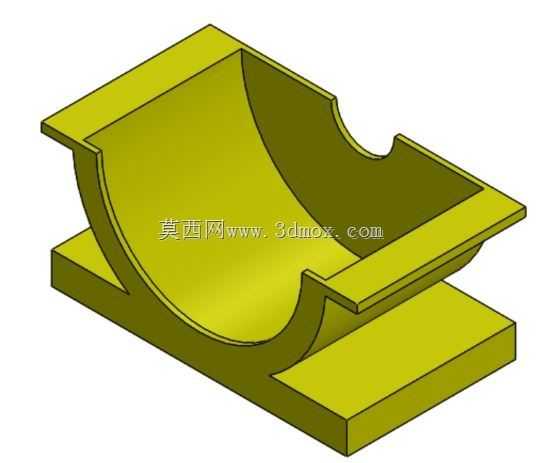

鼓风机下半壳体结构三维设计模型

　　在工业通风、烟气输送、车间换气、工艺送风等场景中，鼓风机作为核心的气体输送设备，其壳体结构的设计合理性直接决定了整机的运行效率、密封性能与使用寿命，下壳体作为整台鼓风机的承载基座与流道下半部分组成构件，承担着多重工程功能。从实际安装场景来看，该下壳体需要与上壳体完成法兰面对接，共同围合出叶轮的安装腔体与气体流道，底部的一体式安装基座直接与设备机架或者混凝土基础通过螺栓连接，承担整个风机机头的重量，同时抵消叶轮高速旋转产生的振动载荷，因此在结构设计上，底部基座做了加厚处理，避免长期运行出现基座变形导致的叶轮擦壳问题。

　　从流道设计角度出发，该下壳体的内曲面采用了半圆弧过渡结构，完全匹配叶轮的旋转外轮廓，曲面与叶轮外缘之间预留了均匀的装配间隙，既不会因为间隙过大造成气体回流损失，也不会因为间隙过小导致热态运行下的部件剐蹭。在壳体的上端对接位置，设计了向外延伸的法兰边结构，法兰边上预留了螺栓安装位，用于和上壳体的法兰边完成紧固连接，法兰边的平面度在设计时需要严格控制，避免对接后出现密封缝隙造成气体泄漏。在壳体的轴向端位置，预留了半圆形的轴头避让缺口，这个缺口的尺寸需要和端盖、密封件的安装尺寸匹配，既要保证主轴能够顺利穿出连接传动部件，也要给密封组件留出足够的安装空间，避免运行过程中轴与壳体发生摩擦。

　　在结构强度设计上，该下壳体的侧壁与底部基座之间做了圆弧过渡连接，没有采用直角拼接的结构，这种设计一方面可以降低流道内的气体阻力，减少气流在拐角位置的涡流损失，另一方面可以有效分散应力，避免设备运行过程中在应力集中位置出现焊缝开裂或者结构变形。考虑到铸造或者钣金加工的工艺性，整个壳体的壁厚保持均匀，没有出现突然的壁厚变化，避免加工过程中出现缩孔、变形等工艺缺陷，同时也减少了后续机加工的工作量。

　　从安装边界来看，该下壳体的底部安装面为完整的平面，安装孔的位置按照通用风机的安装尺寸规范进行排布，能够适配同规格的标准风机机架，不需要额外做安装转接件。在对接上壳体的时候，法兰边的螺栓孔采用跨中排布的方式，保证对接后的密封压力均匀分布，配合密封垫片可以实现可靠的静密封，满足不同压力等级的送风需求。在实际运维场景中，下壳体的底部结构也预留了排污口的安装位置，方便长期运行后清理壳体内积存的灰尘、冷凝水等杂质，不需要完全拆解风机壳体就可以完成日常维护作业，降低了设备的运维成本。

　　在建模过程中，整个结构的曲面都做了连续性处理，内流道曲面没有出现折线或者突兀的凸起，保证气流能够沿着曲面顺畅流动，减少气动噪声的产生。所有的连接位置都做了圆角处理，既符合加工工艺要求，也避免了尖锐边角带来的装配划伤风险。整个下壳体的结构在满足强度、刚度要求的前提下，尽可能优化了材料分布，在受力较大的基座、法兰位置做了局部加厚，在非受力的流道侧壁保持合理壁厚，实现了结构减重与性能的平衡，能够适配中低压离心鼓风机的使用需求，可直接用于同规格风机的结构设计参考、装配干涉校验以及生产加工的图纸输出。
