小型离心式风机叶轮结构设计

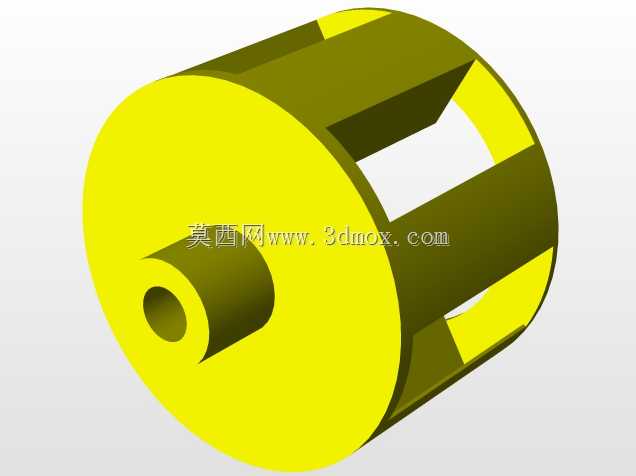

　　在工业通风、小型散热排风、设备配套送风的场景里，这类开式结构的风机叶轮是核心做功部件，区别于常规闭式多翼叶轮，它的结构更简洁，适配小流量高风压的送风需求，常见于小型设备散热、局部工位排风、小型除尘设备的引风段，也可配套在小型管道增压场景中，承担气流推动的核心功能。从结构设计逻辑来看，这个叶轮采用单轮盘加径向直叶片的布局，中心设置带安装孔的轮毂凸台，轮毂的内孔直接和驱动电机的输出轴配合，靠轴孔的公差配合传递扭矩，不需要额外的联轴器结构，能大幅缩小整机的轴向安装尺寸，适配紧凑安装空间的设备配套需求。叶片采用等厚度直叶片设计，沿轮盘周向均匀分布，叶片的径向长度和轮盘直径的比例经过匹配，在保证做功效率的同时，降低叶片旋转时的风阻损耗，

　　叶片和轮盘的连接采用一体化成型结构，不存在拼接焊缝或者连接缝隙，能避免高速旋转时的连接失效风险，也减少了气流在叶片根部的紊流损失。轮盘外侧的环形挡边结构，一方面可以约束叶片的径向形变，在叶轮高速旋转时抵消叶片受到的离心力拉扯，提升结构强度，另一方面可以引导气流沿轴向进入、径向流出，匹配离心送风的流道走向，减少气流的径向逸散损失。从安装边界来看，中心轮毂的轴孔尺寸适配常规小型驱动电机的输出轴径，轮毂的轴向凸台长度预留了轴端固定的空间，可以通过顶丝或者轴端挡圈完成叶轮和电机轴的锁紧固定，不需要额外设计复杂的连接结构；叶轮的整体外径尺寸适配小规格风壳的内部安装间隙，轮盘和叶片的端面跳动公差控制在合理范围内，旋转时不会和风壳内壁发生刮蹭，

　　预留的安装间隙既能保证转动安全，也不会因为间隙过大造成气流回流损失。设计过程中需要重点考虑动平衡校正的预留结构，这类开式叶轮因为叶片数量少，周向质量分布的均匀性直接影响运行时的振动水平，在轮盘的端面预留了去重校正的位置，方便完成动平衡调试，降低运行时的振动和噪音。叶片的型线采用直板式设计，相比后弯或者前弯的曲面叶片，加工难度更低，不管是采用注塑成型还是金属铣削加工，都能快速实现量产，同时直叶片的抗积尘能力更强，在输送含少量粉尘的气流时，不容易在叶片表面附着杂物，能长时间维持运行效率，减少清理维护的频次。在实际配套选型时，这类叶轮的转速适配范围和驱动电机的功率直接匹配，因为结构刚性足够，在额定转速下运行不会出现叶片共振的问题，

　　轮毂和轴的配合公差选用过渡配合，既保证装配时的便利性，也能避免运行过程中轴和孔出现相对滑动，造成功率传递失效。气流从叶轮中心的轴向区域进入，在叶片的带动下获得动能，沿叶片之间的流道向径向甩出，进入外围的风壳流道后完成动压到静压的转换，最终送出具备一定压力的气流，整个流道的转折少，气流流动阻力小，在小功率驱动的前提下就能获得不错的送风压力。另外，叶轮的整体轴向尺寸紧凑，轮毂和轮盘之间的过渡位置做了圆弧过渡处理，减少了应力集中，在长期启停、变速运行的工况下，不会出现根部断裂的问题，结构可靠性更强，适合在长期连续运行的小型通风设备上配套使用。
