多级齿轮传动变速箱三维结构设计

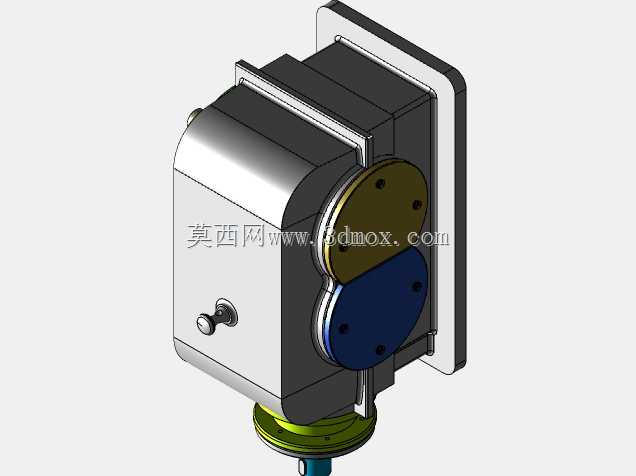

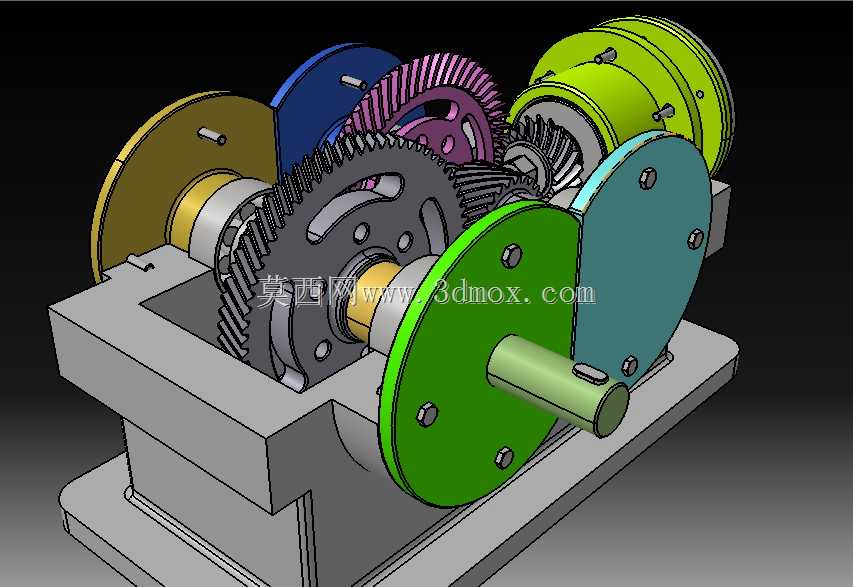

　　在工业传动系统的实际选型与结构设计工作中，变速箱作为动力传递链路里的核心匹配部件，其结构合理性直接决定整套动力系统的运行效率与负载适配能力。这套多级齿轮传动的变速箱结构，主要面向固定速比的减速增扭工况，常见于中小型输送设备、农用作业机械、通用工业装备的动力输出端改造与配套设计场景，用来解决原动机输出转速过高、输出扭矩无法匹配作业负载的实际问题。从结构布局来看，整套传动机构采用平行轴加锥齿轮的组合传动形式，输入端可对接电机、内燃机等不同类型的原动机输出轴，通过不同齿数比的齿轮副逐级完成转速降低，最终将放大后的扭矩通过输出端轴系传递给作业执行部件。设计过程中首先要考虑的是安装边界的适配性，箱体采用剖分式铸铁基座结构，

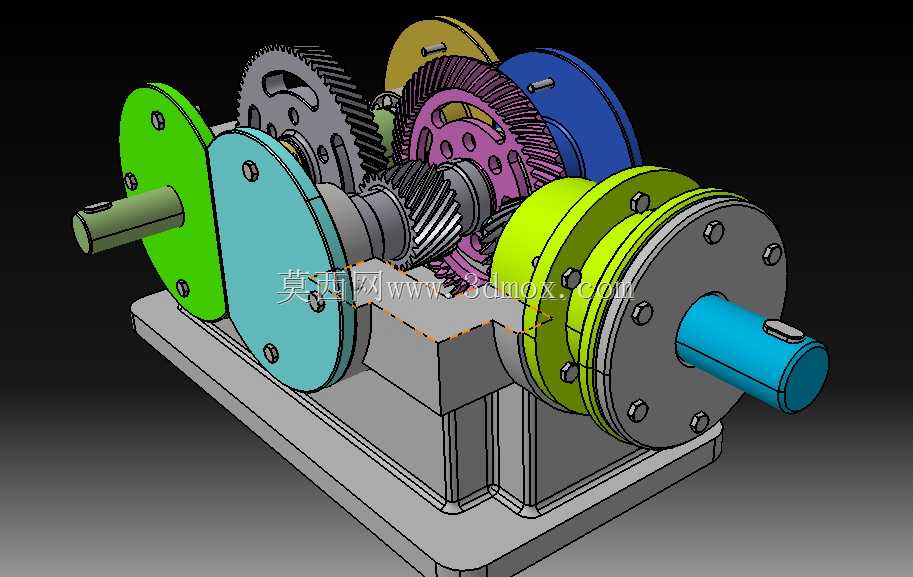

　　底部预留的安装孔位可直接固定在设备机架的安装平面上，输入轴与输出轴的轴伸长度、轴径尺寸都按照通用传动件的配合公差设计，可直接匹配标准规格的联轴器、带轮等外接传动零件，不需要额外做转接结构的二次加工。齿轮副的排布上，将大尺寸的低速级齿轮布置在靠近箱体基座的位置，利用箱体本身的结构刚性承受大扭矩传递带来的径向载荷，高速级齿轮则布置在靠近输入端的腔室位置，配合轴系上的轴承位设计，保证高速运转状态下的轴系跳动量控制在允许公差范围内。不同颜色区分的端盖结构分别对应不同轴系的轴向定位，端盖上预留的紧固件孔位与箱体上的螺纹孔一一对应，装配时可通过端盖与箱体之间的调整垫片控制轴承的预紧间隙，避免长期运转后轴承出现窜动问题。实际应用场景中，

　　这类固定速比变速箱不需要复杂的换挡操纵机构，结构可靠性更高，维护成本更低，适合长期连续运转的固定工况作业。设计时需要重点校核的是各级齿轮的接触强度与弯曲强度，根据传递功率的大小匹配对应的齿轮模数与齿宽参数，同时要考虑箱体内腔的润滑油路空间，保证齿轮运转时能够将润滑油带到各个啮合点位与轴承位置，实现运转过程中的自润滑效果。轴系上的键槽位置、轴肩高度都按照标准机械设计规范取值，既保证齿轮、轴承等零件的轴向定位可靠，也方便后续维修时的零件拆卸更换。箱体的腔室轮廓设计避开了齿轮运转的最大回转半径，同时预留了足够的散热空间，避免连续高负载运转时箱体内温度过高导致润滑油性能下降。输出端的绿色端盖结构除了起到轴系定位作用外，还可作为外接制动部件、

　　转速检测元件的安装基座，拓展整套变速箱的功能适配性，不需要额外在输出轴上加装转接支架。在三维建模过程中，所有配合面都按照实际装配公差做了间隙预留，紧固件、轴承、齿轮等标准件都采用实际规格的参数化模型，可直接导出工程图用于生产加工，也可导入仿真软件做齿轮啮合受力分析、轴系模态分析等前期验证工作，减少实物试制阶段的改模成本。对于从事设备改造、非标传动系统设计的工程师来说，这套结构可直接作为基础设计模板，根据实际需要传递的功率、输入输出转速比调整各级齿轮的齿数、模数参数，以及轴系的跨距尺寸，快速适配不同的工况需求，不需要从零开始搭建整套传动结构。
