手动式管道切割工装结构设计

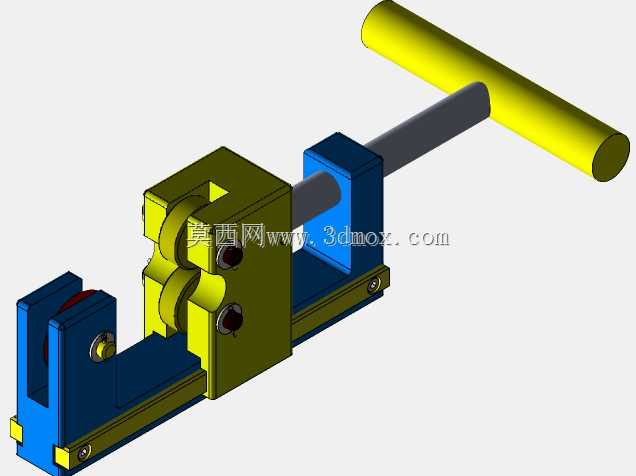

　　在民用给排水施工、小型工业管路布设、设备维修现场的管道加工作业中，手动管道切割工具是管路安装工随身配置的核心作业器具，这类工具不需要外接电源或气源，适配狭窄空间、无动力供给的野外或高空作业场景，相比传统钢锯切割，能在保证切口端面垂直度的前提下，大幅降低作业人员的劳动强度，同时减少切割过程中产生的金属毛刺与铁屑飞溅问题。这款手动管道切割器采用丝杠进给的机械结构，整体由滑动基座、夹持定位组件、旋转切割执行端、手动操作杆几个核心部分组成，设计时优先考虑了现场作业的便携性与操作容错率，整体结构没有复杂的传动零件，所有配合面都采用敞露式设计，方便作业后清理残留的金属切屑，日常维护只需要定期在丝杠与导轨配合面涂抹润滑脂即可，

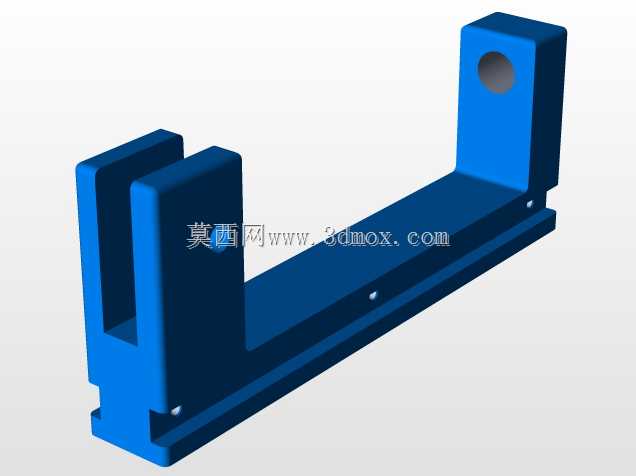

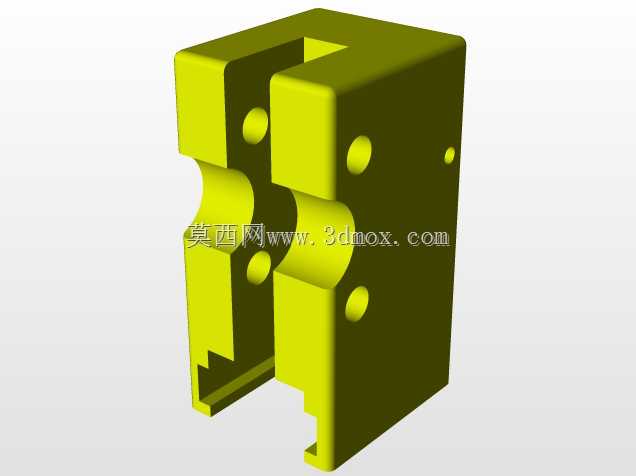

　　不需要复杂的拆解保养。从结构布局来看，设备的固定夹持端设置在基座的一侧，带有适配不同管径的弧形定位槽，活动切割端通过燕尾型导轨与基座连接，依靠梯形丝杠的转动实现直线进给，这种导轨结构的抗侧向载荷能力强，切割过程中即使操作人员施加的侧向力出现波动，也不会出现活动端卡滞或者偏移的问题，能保证切割轮始终垂直于管道轴线，避免切口出现斜口导致后续管路对接时出现密封不严的问题。操作杆采用长杆式设计，利用杠杆原理放大操作人员施加的扭矩，进给过程中不需要使用过大的握力就能提供足够的切割压力，针对薄壁金属管、厚壁塑料管等不同材质的管道，只需要调整进给的速度与旋转圈数，就能实现平整切割，不会出现薄壁管被挤压变形的问题。在安装边界与尺寸设计上，

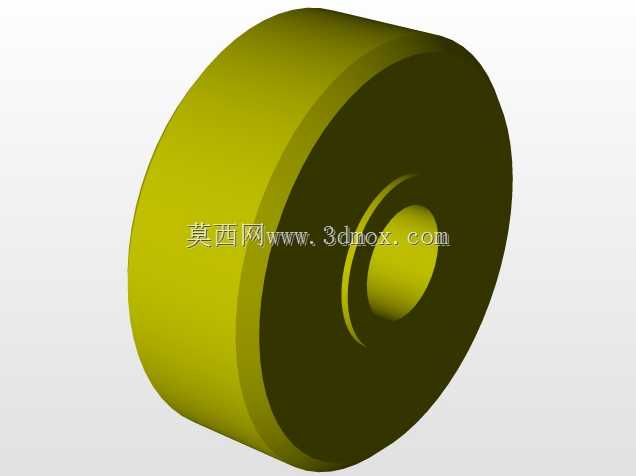

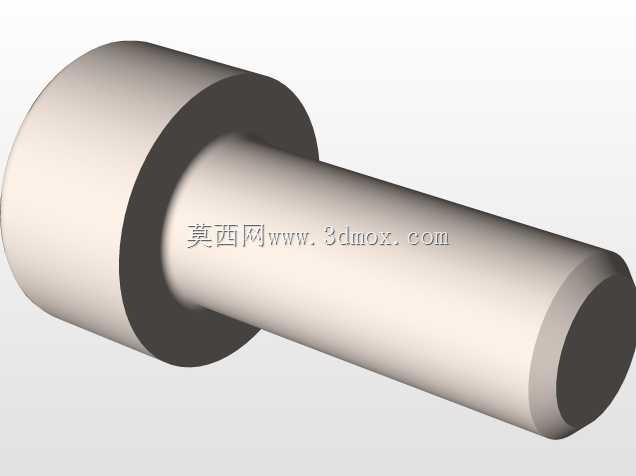

　　这款切割器的整体长度控制在单手握持加操作杆展开的合理范围内，基座底部没有突出的安装结构，不需要固定在工作台面上，作业时可以手持操作，也可以临时卡在角钢、管道支架等现场现有结构上辅助固定，适配的管道管径覆盖日常施工中最常用的小口径管路区间，不需要额外更换夹块就能完成常规管径的切割作业。切割轮采用标准件接口设计，当切割刃出现磨损后，只需要松开固定螺钉就能快速更换，不需要整体更换设备，降低了现场作业的耗材成本。在设计思路上，这款结构没有追求复杂的功能集成，所有结构设计都围绕现场作业的实际痛点展开：比如夹持组件的弧形槽做了圆角过渡处理，避免装夹管道时在管道表面留下压痕，影响后续管路的外观或者防腐层完整性；丝杠的螺距选择经过反复验证，

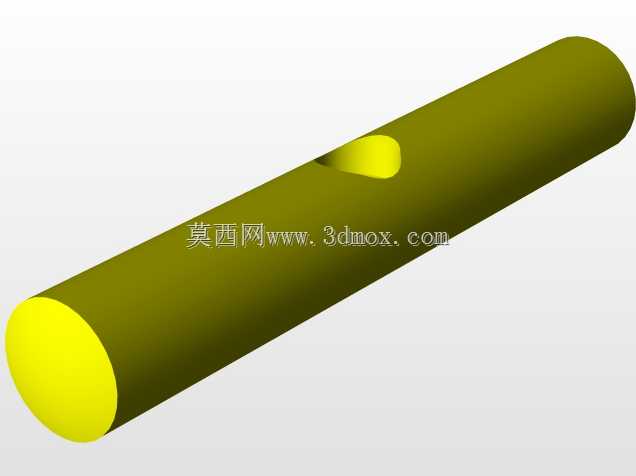

　　既不会因为螺距过大导致进给速度太快啃伤管道，也不会因为螺距过小增加操作的圈数降低作业效率；操作杆与丝杠的连接采用通孔穿接的方式，操作杆可以根据作业空间的大小调整伸出的长度，在狭窄的管沟内作业时可以将操作杆截短或者换用短杆，在需要大扭矩切割厚壁管时可以换用更长的操作杆，适配不同的作业环境。实际作业过程中，操作人员只需要先将待切割的管道放置在固定夹持端的定位槽内，转动操作杆带动活动切割端进给，让切割轮抵住管道的切割位置，之后绕管道轴线转动整个切割器，同时逐步进给丝杠，就能在管道表面形成连续的切割轨迹，最终完成管道的切断，整个过程不需要敲击、撬动等额外操作，切口平整，不需要后续大量的打磨工序就能直接进行管路对接或者套丝作业。相比电动切割工具，这款手动结构不会产生电机过热、电源线牵绊等问题，在易燃易爆的作业场景下也能安全使用，不会产生电火花引发安全隐患，同时整体重量控制在单人可轻松携带的范围内，适合上门维修、户外抢修等需要频繁转移作业位置的场景。结构中所有的受力部件都采用金属材质加工，基座部分的结构做了加强筋设计，在频繁施加夹紧力与切割力的情况下不会出现结构变形，导轨配合面的间隙可以通过侧边的调节螺钉进行调整，长期使用出现磨损后可以通过调整间隙消除晃动，保证切割精度不会因为设备磨损出现明显下降。
