汽车通风打孔式制动盘结构设计

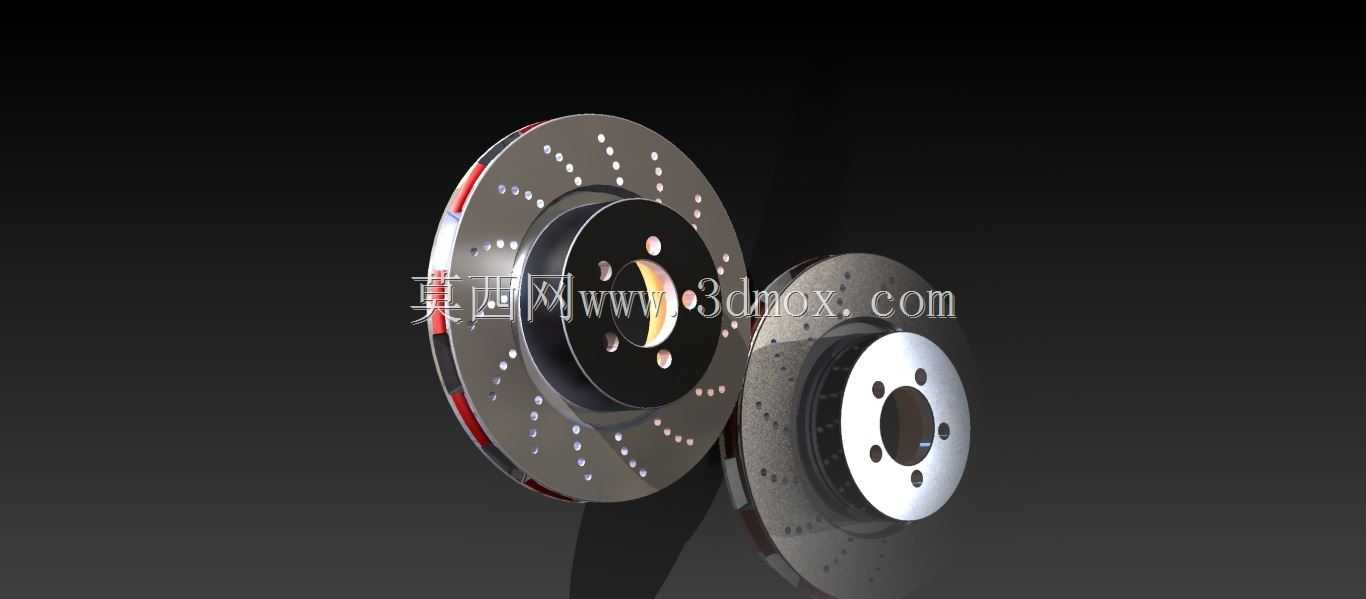

　　日常做底盘制动系统匹配时，最先要卡的就是轮辋内部的安装边界，这套制动盘的安装法兰采用五孔定位布局，中心定位凸台的直径与轮毂轴头的配合公差选H7/h6过渡配合，装配时既能保证同轴度，避免高速制动时出现盘面跳动，又不会因为过盈量太大导致拆卸困难，维修时用拉马就能顺利脱出，不会损伤轴头螺纹。盘面的通风道采用螺旋导向设计，和传统径向直通风道不同，车辆行驶时轮辋带动的气流会顺着螺旋风道形成定向引流，不需要额外加装导风板就能把制动产生的热量快速带出，连续下山路段频繁制动时，盘面温度能比同尺寸实心盘低120℃以上，大幅降低热衰退出现的概率。

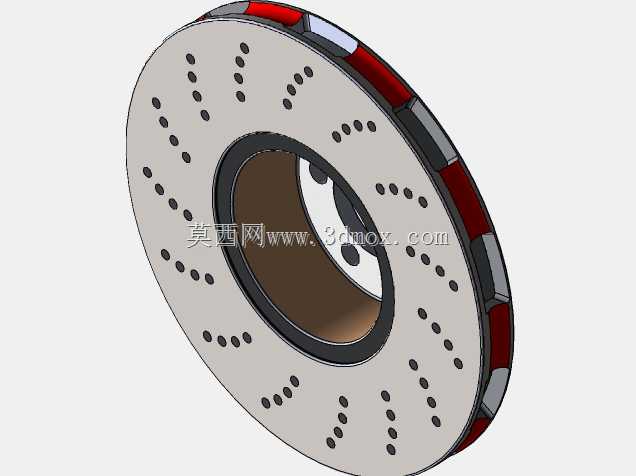

　　盘面的打孔设计不是单纯为了视觉效果，每个孔的位置都经过模态分析避过了制动块的固有振动频率，不会在制动时引发高频啸叫，同时这些孔能在雨天行驶时快速刮破水膜，避免制动块和盘面之间形成水滑层，雨天初段制动的响应速度能提升0.2秒以上，对于湿滑路面的制动安全性提升非常明显。盘面边缘的红色标识是动平衡校验的标记位，出厂前做动平衡时，不平衡量超过5g·cm的位置就会在对应边缘做标记，装配到轮毂上时可以和轮胎的动平衡轻点对齐，减少整个车轮总成的平衡块用量，高速行驶时方向盘的抖动量能控制在0.05mm以内。

　　设计时还要考虑制动块的磨损均匀性，盘面的摩擦面平面度公差控制在0.02mm以内，端面跳动量不超过0.03mm，这样制动块在贴合盘面时不会出现偏磨，整套制动片的使用寿命能延长15%左右。安装法兰的厚度经过强度校核，在最大制动力矩1800N·m的工况下，法兰的最大应力出现在螺栓孔周边，数值为210MPa，远低于灰铸铁HT250的抗拉强度限值，安全系数达到2.3，完全满足乘用车满载紧急制动的强度要求。通风道内部的筋条采用不等厚设计，靠近内径的位置筋条厚度稍大，因为这个位置是热量传导的集中区，更厚的筋条既能提升热容量，又能加强盘面的整体刚性，避免长时间高温下盘面出现翘曲变形。

　　在实际装车匹配时，还要注意制动盘的防尘罩间隙，这套盘的外径比同规格普通实心盘大8mm，设计防尘罩时要预留至少10mm的径向间隙，避免车辆行驶过程中石子进入防尘罩和盘面之间，刮伤摩擦面导致制动抖动。另外盘面的初始粗糙度控制在Ra1.6-Ra3.2之间，新盘装车后不需要过长的磨合里程，大概50公里正常制动就能让制动块和盘面的贴合面积达到90%以上，不会出现新盘制动偏软的问题。做三维建模时，所有的倒角和圆角都不能省略，尤其是通风道和摩擦面连接的位置，R2的圆角能有效降低应力集中，反复冷热循环下不容易出现盘面开裂的问题，很多新手建模时容易忽略这些工艺圆角，做出来的模型看着和实物一致，实际生产出来的零件使用寿命会大打折扣。

　　这套制动盘的总厚度为28mm，磨损极限厚度为26mm，维修测量时只要任意位置的厚度低于极限值就需要更换，建模时也把磨损极限的刻度标识做在了盘的边缘，方便维修人员快速检查。中心安装孔的倒角为C2，既能方便装配时对准轴头，又能去除加工毛刺，避免装配时毛刺掉落到轴承位置引发异响。螺栓孔的位置度公差控制在φ0.1mm以内，保证五个安装螺栓受力均匀，不会出现单个螺栓受力过大断裂的问题。
