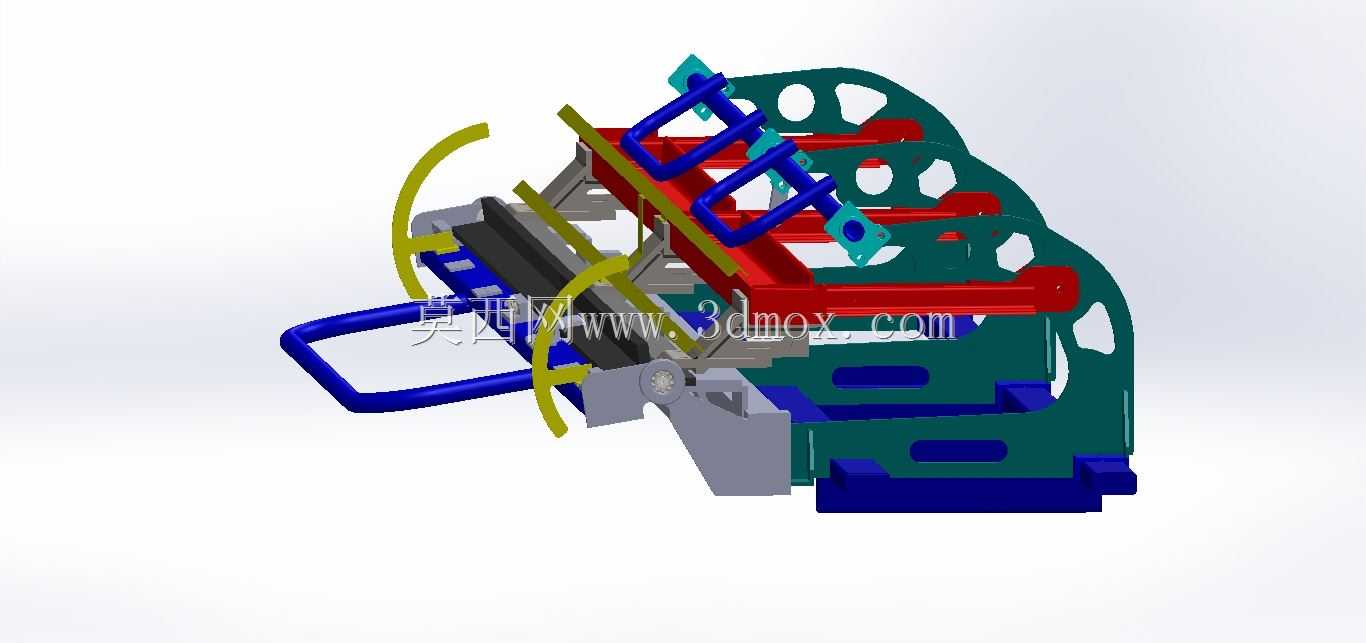

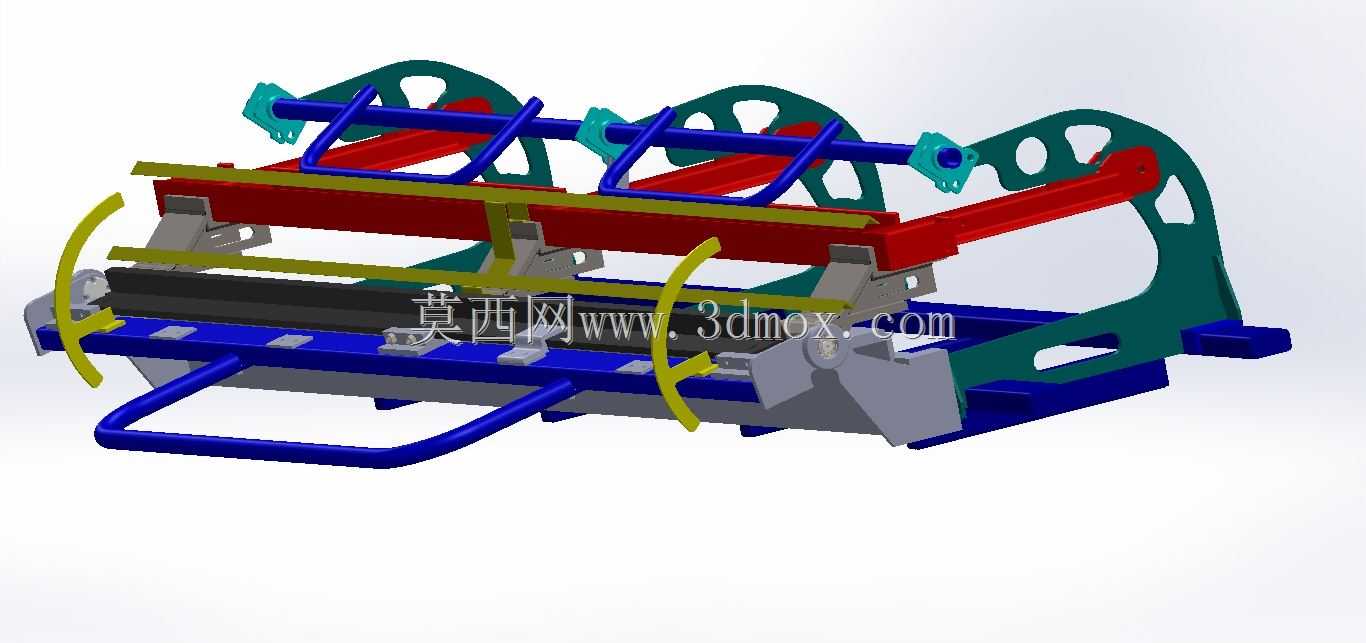

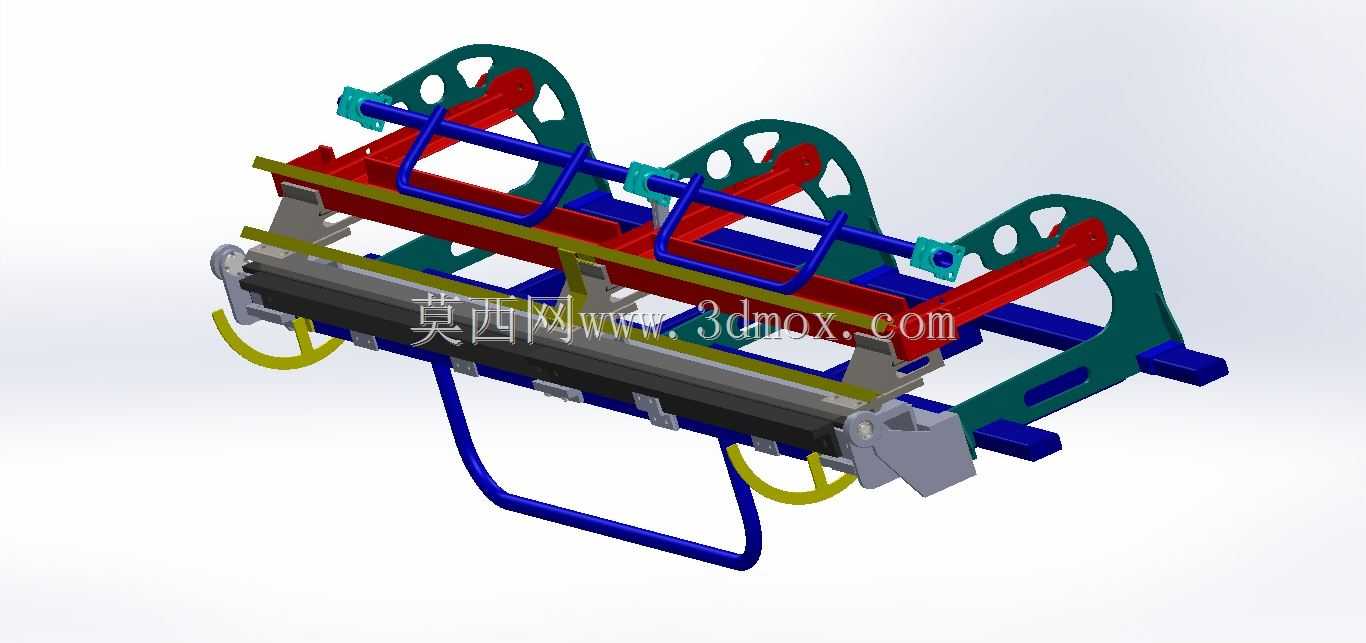

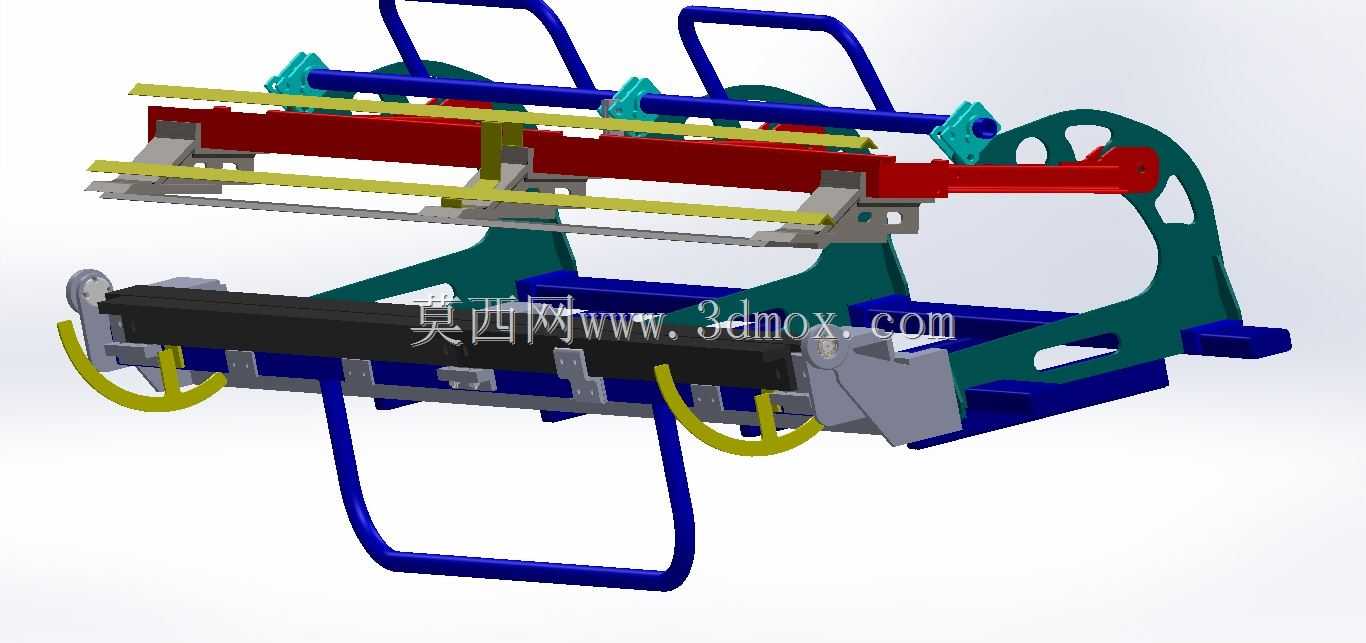

薄金属板手动折叠制动工装结构

　　在薄板冲压成型的小件加工产线，尤其是针对0.7mm厚度镀铝锌金属板的折边工序，这类手动折叠制动结构的应用场景十分明确，它不需要外接动力源，完全依靠人工操作完成薄板的定位、折边压合以及到位后的锁止制动，适合小批量多批次的钣金加工场景，比如小型五金件加工厂、钣金维修工位、定制化薄板构件加工场景，相比大型数控折弯设备，它的占地空间极小，不需要复杂的电气接线与液压管路布置，移动和调整都十分便捷，能够快速适配不同宽度的薄板折边需求。

　　从实际用途来看，这套结构核心是完成薄金属板的精准折边作业，同时在折边到位后通过制动结构锁止折边工位的运动部件，避免人工操作时出现回弹错位，保证折边角度的一致性。很多小型钣金加工场景里，加工件批量小、规格杂，大型设备换模调试时间长，用这类手动结构就能快速完成作业，折边过程中操作人员只需要扳动操作手柄，就能带动压合机构完成动作，到位后制动结构自动卡紧，不需要额外的锁止操作，松开时只需要触发解锁拨杆就能复位，操作门槛极低，新员工经过简单讲解就能上手操作。

　　功能特性上，这套结构的双侧支撑侧板采用了镂空减重设计，在保证整体结构刚性的前提下尽可能降低了自重，方便工位间的转移。折边压合的工作面做了平齐度处理，压合边缘做了小半径圆角，避免压合过程中刮伤镀铝锌板的表面镀层，影响工件的防腐性能。横向的穿轴结构把两侧的运动摆臂做了同步连接，保证两侧压合动作的同步性，不会出现一侧压合到位另一侧还存在间隙的问题，折边的直线度能够得到有效保障。底部的承托框架采用了型材拼接的结构，承托平面的平面度控制在0.1mm以内，保证薄板放置时不会出现翘曲，折边位置的定位精度可以控制在0.2mm范围内，满足常规薄板五金件的加工精度要求。制动结构采用了棘爪与弧形齿板配合的形式，折边过程中棘爪会顺着齿板的齿面滑动，当停止施力或者折边到位后，棘爪会自动卡入对应齿槽，锁止摆臂的位置，不会因为金属板的回弹应力导致摆臂回转，操作人员不需要持续施加保持力就能完成折边后的保压作业，大幅降低操作的劳动强度。

　　设计思路上，这套结构优先考虑了手动操作的人机工程学，操作手柄的布置高度在操作人员站立作业的舒适施力区间，手柄的握持部分做了弯折处理，施力时的力臂经过优化，折边0.7mm厚度的镀铝锌板时，操作人员的施力不需要超过150N，符合人工操作的施力标准。整体结构没有采用复杂的非标定制零件，大部分连接部件都采用标准紧固件，易损件比如棘爪、压条都设计成了快拆结构，后期维护更换不需要复杂的拆解作业，只需要拧下固定螺丝就能完成替换。考虑到薄板加工过程中会产生少量的金属碎屑，所有运动副的位置都做了挡屑设计，避免碎屑进入转动间隙导致卡滞，日常清理只需要用压缩空气吹扫表面就能完成维护。两侧的侧板镂空不仅是为了减重，同时也作为观察窗口，操作人员在放置薄板的时候可以透过镂空位置观察板料的定位边是否对齐定位靠尺，不需要俯身凑近就能确认定位状态，提升操作的便利性。

　　外形尺寸与安装边界方面，这套结构的整体宽度适配最大600mm宽度的薄板折边作业，整体长度在800mm左右，高度在450mm左右，放置在常规的工作台面上就能使用，底部框架的安装孔位按照标准工作台的T型槽间距设计，可以直接通过T型螺栓固定在工作台上，不需要额外制作安装底座。如果是临时工位使用，不做固定也能依靠自身重量保持稳定，作业过程中不会出现滑移。折边摆臂的最大开合角度可以达到120度，能够完成0到90度范围内任意角度的折边作业，调整折边角度时只需要更换对应角度的定位挡块就能实现，不需要对结构做复杂调整。压合梁的行程设计为20mm，能够适配最大1mm厚度的金属板压合，除了0.7mm的镀铝锌板，常规的冷轧薄板、铝板都能完成折边作业，适用的材料范围有一定的冗余。横向连接轴的直径经过刚度校核，在最大压合载荷下的挠度不超过0.05mm，不会因为轴的变形导致中间位置折边角度出现偏差，保证整个折边长度上的角度一致性。棘爪的齿距设计为5度，也就是说折边角度的最小调整量可以达到5度，能够覆盖大部分常规薄板构件的折边角度需求，特殊角度需求下也可以通过更换定制齿板来实现，结构的拓展性较强。
