1MW发电机组电缆连接结构设计方案

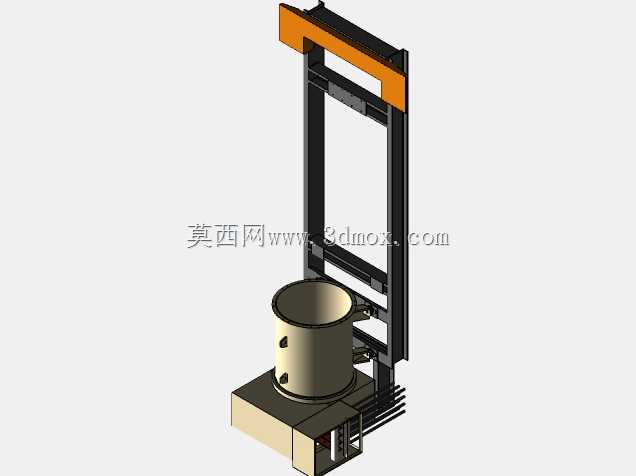

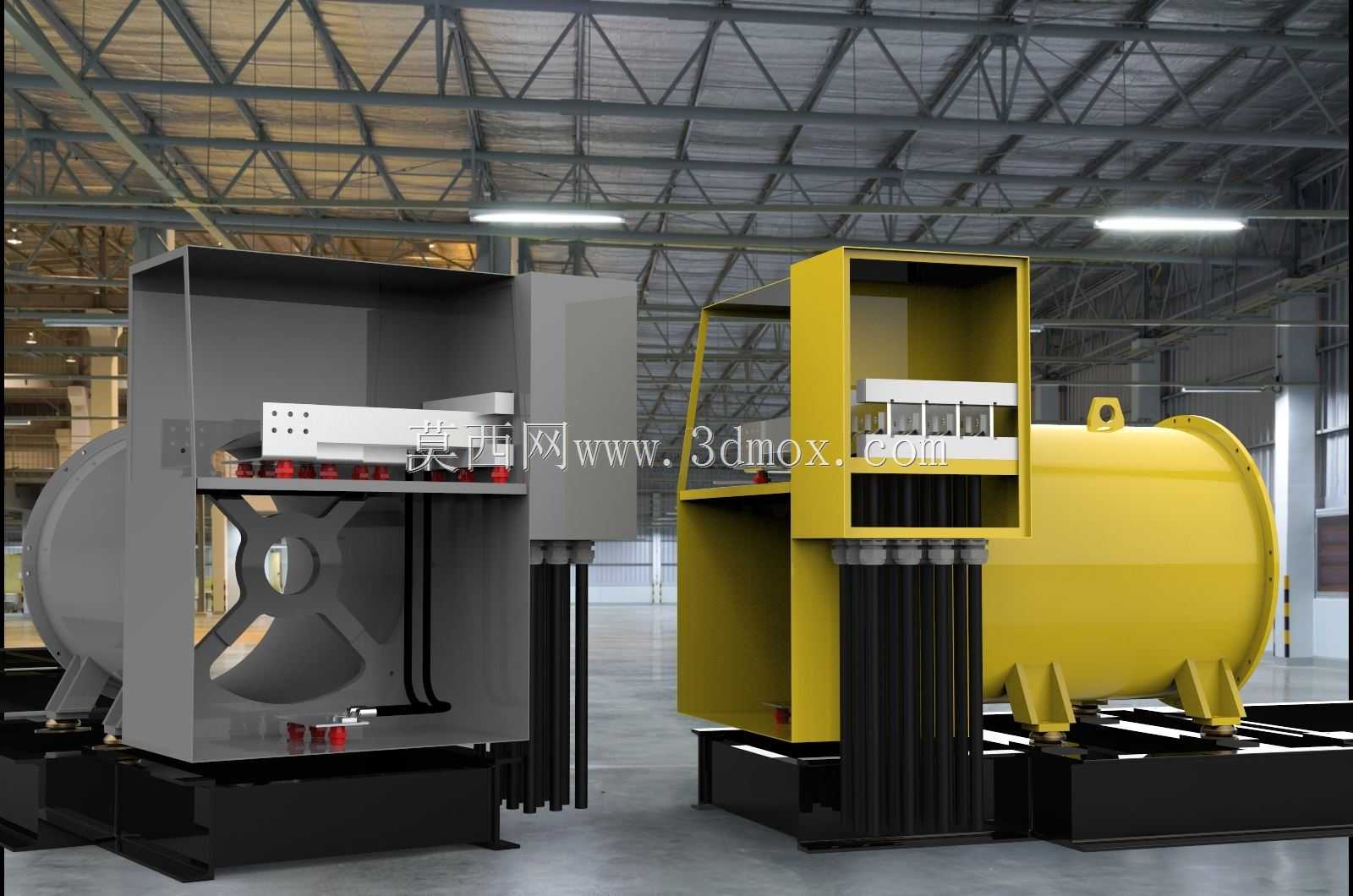

　　在分布式电站、工业备用电源、矿区临时供电等场景中，1MW级发电机组的输出端电缆连接可靠性，直接决定整套供电系统的运行安全——大电流工况下，连接部位的接触电阻超标、绝缘层破损、固定结构松动，都可能引发拉弧、过热甚至起火事故，这套电缆连接结构正是针对这类痛点完成的工程化设计。整套结构分为左右两个独立接线舱，分别对应发电机组的出线端与外部负载的接入端，中间预留了电缆弯折、排布的操作空间，接线舱采用半封闭钣金壳体结构，壳体厚度根据1MW机组的额定电流载流量做了对应加强，既可以阻挡车间内的金属粉尘、飞溅碎屑直接接触带电部位，也能在电缆出现异常放电时起到隔弧作用，避免故障范围扩大。设计过程中首先核算了1MW机组额定输出工况下的电缆载流需求，

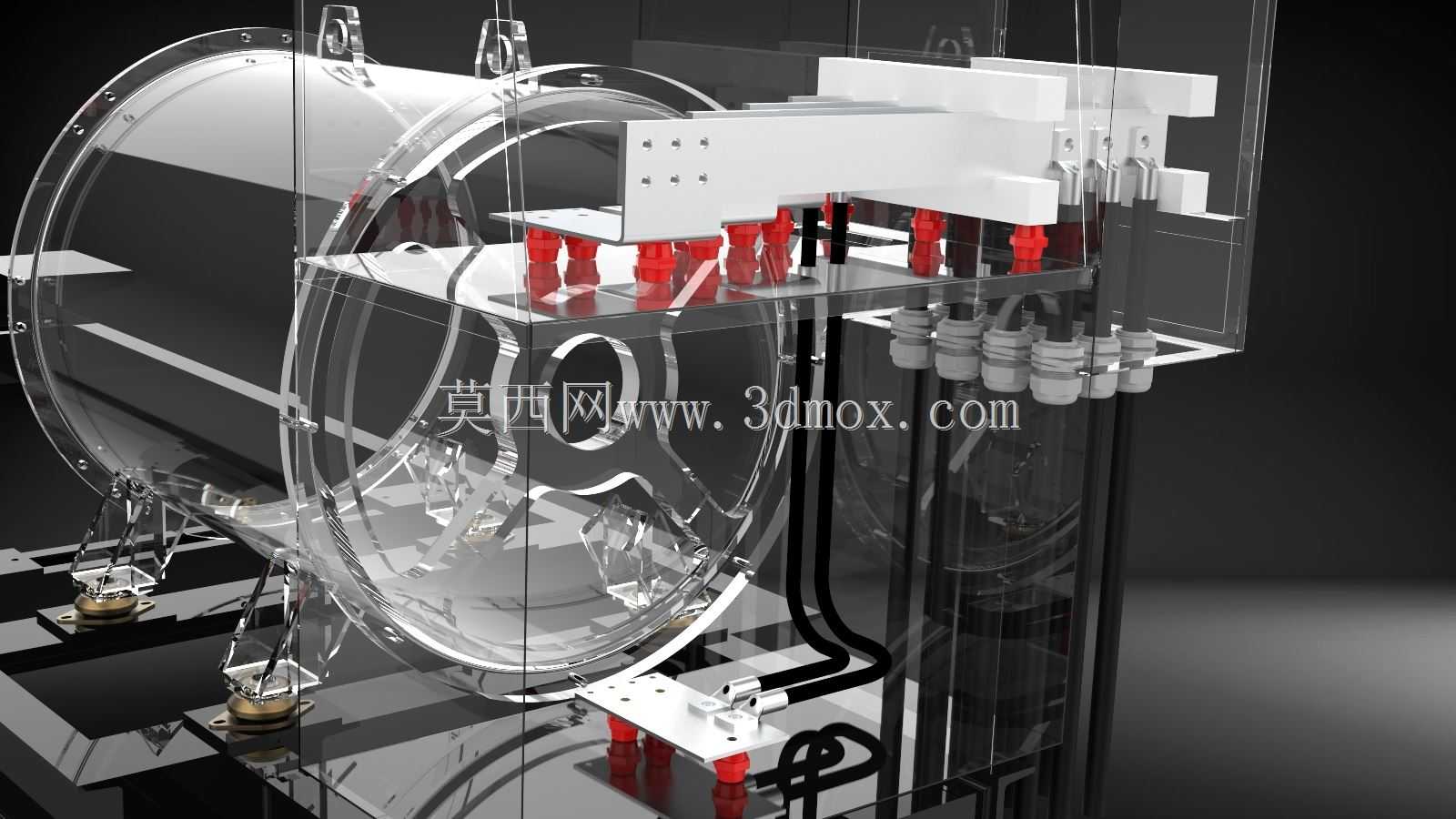

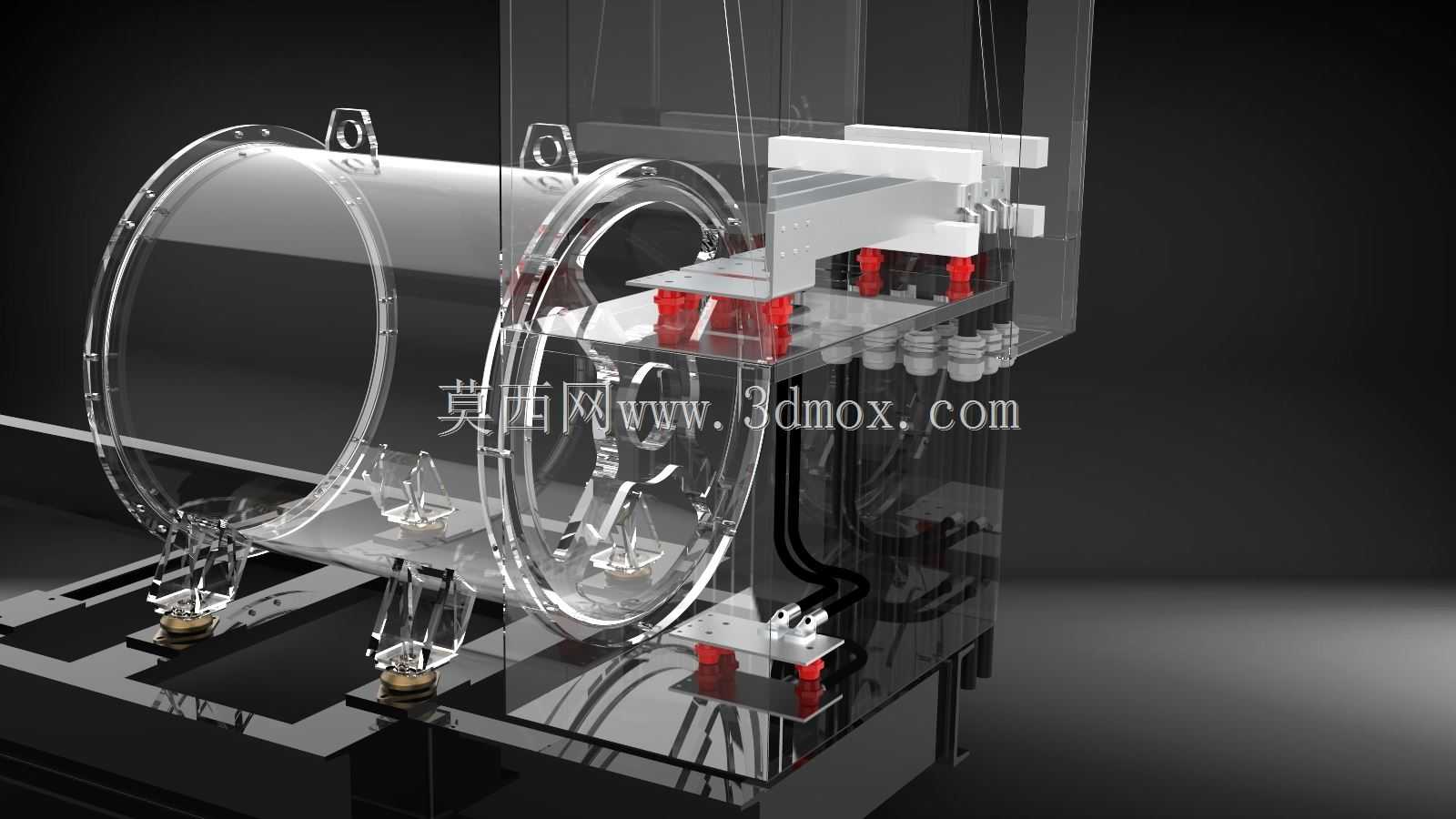

　　对应匹配的多芯大截面动力电缆，在接线端子排的排布上做了相位错位处理，不同相位的接线端子之间预留了足够的电气安全间隙，避免大电流工况下不同相位之间出现空气击穿；端子排下方设置了分层的电缆固定支架，电缆进入接线舱后先通过支架做刚性固定，再剥除绝缘层压接接线端子，避免设备运行过程中的振动传递到端子连接部位，长期运行后出现端子松动、接触电阻增大的问题。考虑到现场安装的实际操作需求，接线舱的开门方向、端子排的安装高度都做了适配，操作人员站在地面即可完成电缆压接、螺栓紧固、绝缘检测的全部操作，不需要额外搭建登高作业平台；电缆进出接线舱的位置设置了带橡胶密封圈的格兰头，既可以固定电缆位置，也能阻挡水汽、粉尘从电缆开孔位置进入舱体内部，适配户外、

　　高粉尘车间等复杂安装环境。在绝缘防护设计上，带电部位除了电缆自身的绝缘层之外，端子排的裸露带电部位全部加装了可拆卸的绝缘防护挡板，挡板采用耐温、耐老化的绝缘材料制作，日常巡检时不需要拆除挡板即可通过观察窗查看端子部位的运行状态，检修时可以快速拆下挡板完成接线操作；两个接线舱之间的电缆排布区域，设置了带通风孔的走线槽，电缆在槽内按相位分层排布，避免不同相位电缆交叉堆叠导致的散热不畅问题，走线槽的通风孔可以形成自然对流，带走电缆载流过程中产生的热量，降低电缆长期运行的温升速率。安装边界方面，整套连接结构的底座与发电机组的公共底座采用螺栓刚性连接，安装孔位与主流1MW发电机组的出线端安装尺寸做了适配，

　　不需要对发电机组原有底座做二次加工即可完成装配；结构整体的外形尺寸充分考虑了标准集装箱式电站的内部空间限制，安装完成后不会与集装箱内壁、机组散热风道、其他配套辅机产生干涉，电缆的弯曲半径满足大截面动力电缆的最小弯曲要求，避免安装过程中电缆绝缘层因过度弯折出现内部损伤。在结构强度校核上，接线舱的壳体、固定支架、端子排安装梁都做了对应工况的强度验算，能够承受发电机组满负荷运行时的振动载荷，不会出现结构共振、紧固件松动的问题；所有金属结构件之间都做了可靠的电气跨接，整套结构与发电机组接地网做了可靠连接，避免静电积累、感应电对操作人员造成伤害。实际应用中，这套连接结构既可以用于固定式柴油发电机组的长期供电配套，也可以适配移动式发电机组的临时供电场景，结构的模块化设计可以根据不同机组的输出电压等级、电流大小快速调整端子排规格、电缆固定尺寸，不需要对整体结构做大规模改动，能够缩短不同项目的设计、生产周期。
