快速夹紧式机用台虎钳结构设计

　　这款快速夹紧式机用虎钳是面向机加工工位、钳工装配场景设计的工装夹具，核心作用是在铣削、钻孔、打磨、零件修配等工序中稳固夹持工件，避免加工过程中工件位移导致的尺寸超差或加工报废。从结构布局来看，整体采用铸铁基座作为承载主体，基座底部设置标准机床T型槽安装卡口，可直接适配多数铣床、钻床工作台的槽距规格，安装时通过T型螺栓即可完成快速固定，安装边界预留了足够的螺栓操作空间，无需额外加工转接板即可完成装夹固定。

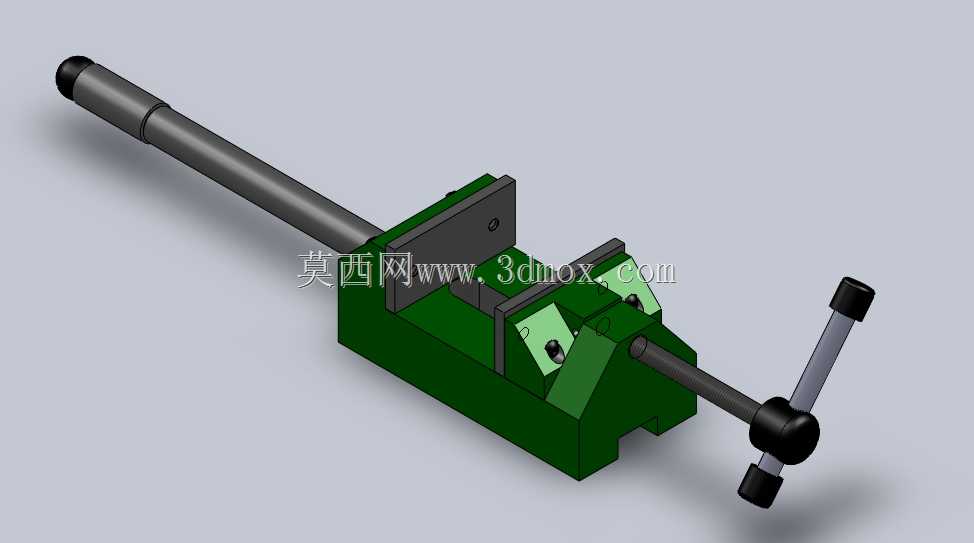

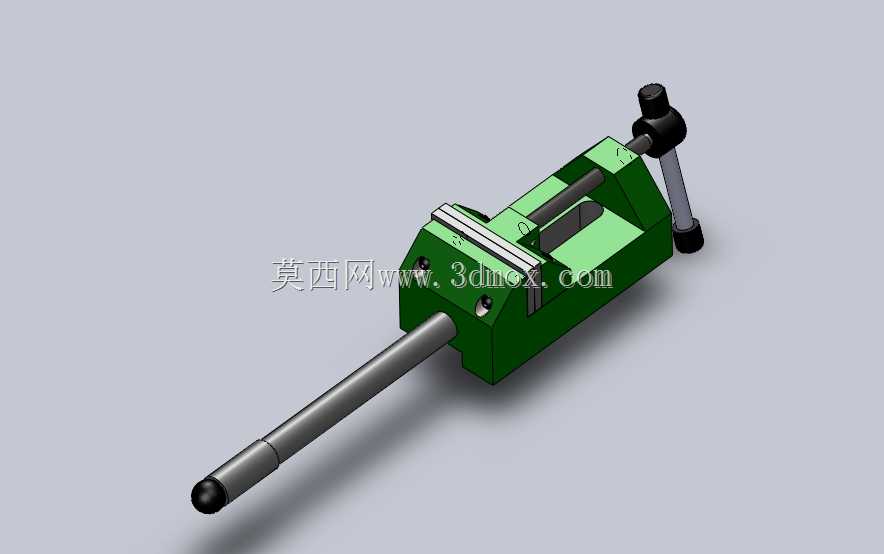

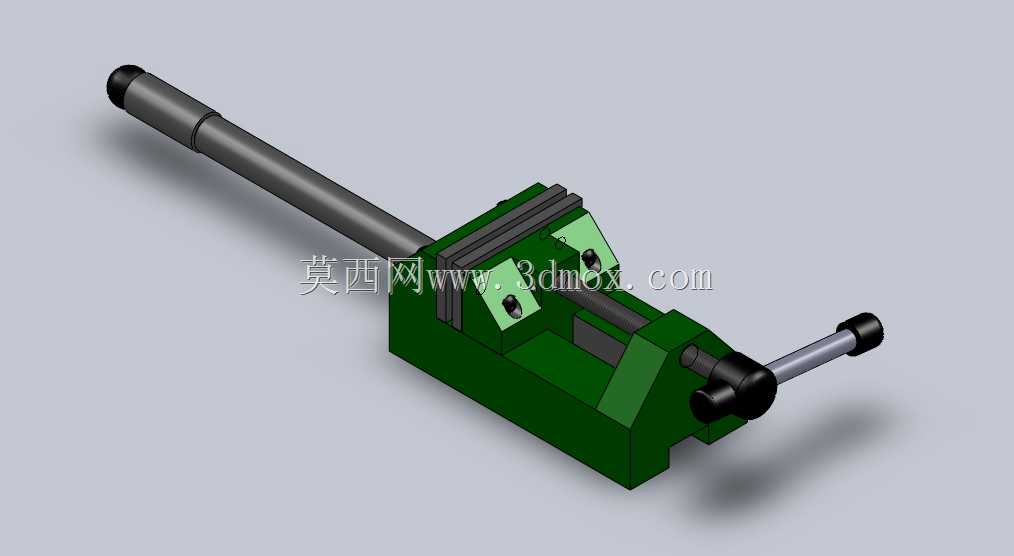

　　夹紧执行部分采用活动钳身配合固定钳口的结构，钳口部位设计有可更换的硬质钳口板，板面上加工有交叉防滑齿纹，针对不同材质的工件，还可更换铜质、铝质软钳口，避免夹持过程中划伤工件已加工表面。和传统螺纹进给虎钳不同的是，这款结构额外增设了快速推进杆结构，常规虎钳需要转动摇柄多圈才能调整钳口开合范围，这款结构在粗调阶段可以直接扳动快速推杆，将活动钳身快速推至贴近工件的位置，之后再通过侧面的螺纹摇柄施加夹紧力，大幅减少了空行程操作时间，在小批量多品种零件的装夹作业中，能有效缩短单件装夹的辅助时长。

　　传动结构上，夹紧丝杠采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因为加工过程中的切削振动导致钳口松脱，摇柄部位采用防滑球头设计，操作人员施加力矩时不易打滑，球头和摇臂之间设置有转动衬套，长时间使用也不会出现卡滞问题。活动钳身和基座之间采用平导轨配合结构，导轨面经过磨削加工，配合间隙控制在合理范围内，既保证活动钳身滑动顺畅，又不会出现上下翘动的问题，夹持工件时钳口的平行度可以满足常规机加工的精度要求。

　　从实际使用场景出发，这款虎钳的固定钳身侧面设置了定位基准面，在批量加工零件时，可以配合定位挡块使用，实现零件的快速定位装夹，无需每次都进行找正操作。快速推杆的锁紧机构采用偏心锁紧原理，粗调到位后可以自动锁止推杆位置，不会出现钳身回退的问题，之后转动摇柄施加的夹紧力会通过梯形螺纹传递到活动钳身，最终将夹紧力均匀作用在工件上，夹持力可以满足黑色金属、有色金属零件的常规加工需求，不会因为夹持力不足导致工件飞出，也不会因为夹持力过大导致薄壁零件出现夹持变形。

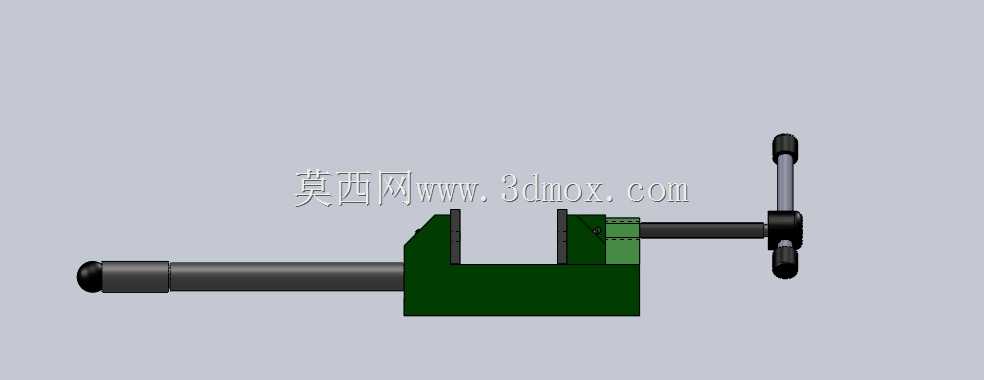

　　整体结构的外形尺寸适配中小型机床的工作台安装空间，钳身高度经过优化设计，安装后工件的加工高度处于机床刀具的有效行程范围内，不需要额外垫高块即可完成多数零件的加工。基座的排屑槽设计在钳身两侧，加工产生的铁屑可以顺着排屑槽滑落，不会堆积在导轨配合面内，日常维护时只需要用毛刷清理即可，不需要频繁拆解结构清理内部积屑。钳口板的固定采用内六角螺钉，更换钳口时只需要拆卸两颗螺钉即可完成更换，维护操作十分便捷。

　　在设计过程中，针对传统虎钳空行程长、装夹效率低的痛点做了针对性优化，快速进给结构的可靠性经过反复验证，在频繁往复调整的使用场景下，锁紧机构的磨损量控制在极低水平，长期使用也不会出现锁紧失效的问题。丝杠部位设置有防尘挡圈，可以阻挡大部分切削液和铁屑进入螺纹配合面，延长丝杠副的使用寿命，日常使用时只需要定期在导轨面和丝杠上涂抹润滑脂即可保证操作顺畅。
