紧凑型立式输油用油泵结构设计

　　在工业润滑系统、小型液压动力单元以及内燃机组辅助供油回路里，这类紧凑型立式油泵的应用覆盖了从通用机床润滑、小型工程机械液压供油到固定式发电机组燃油输送的多个场景，区别于大流量离心式输油泵，这类容积式结构的油泵更适合小流量、高供油压力的稳定输出工况，尤其是在安装空间局促、需要泵体直接贴合安装基面的设备布局中，这种带侧装固定支脚、轴向进油的结构能大幅缩减管路连接长度，降低油路沿程压力损失。

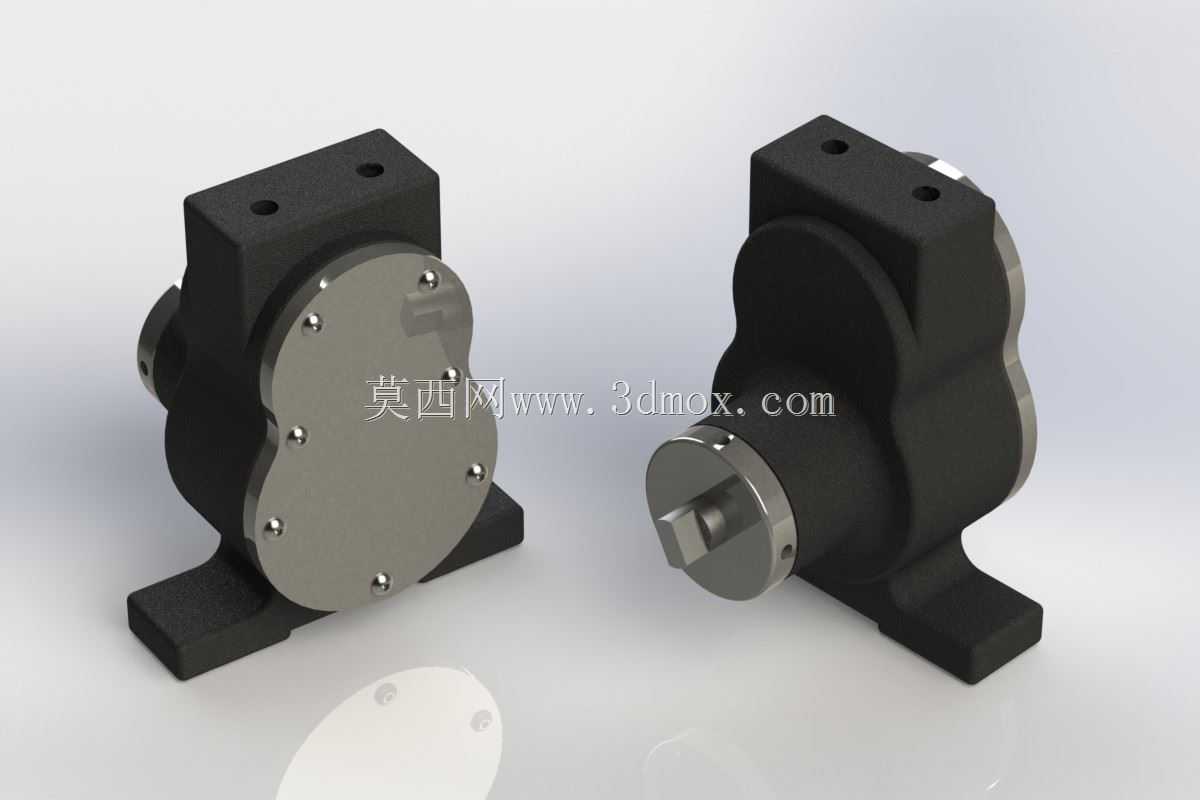

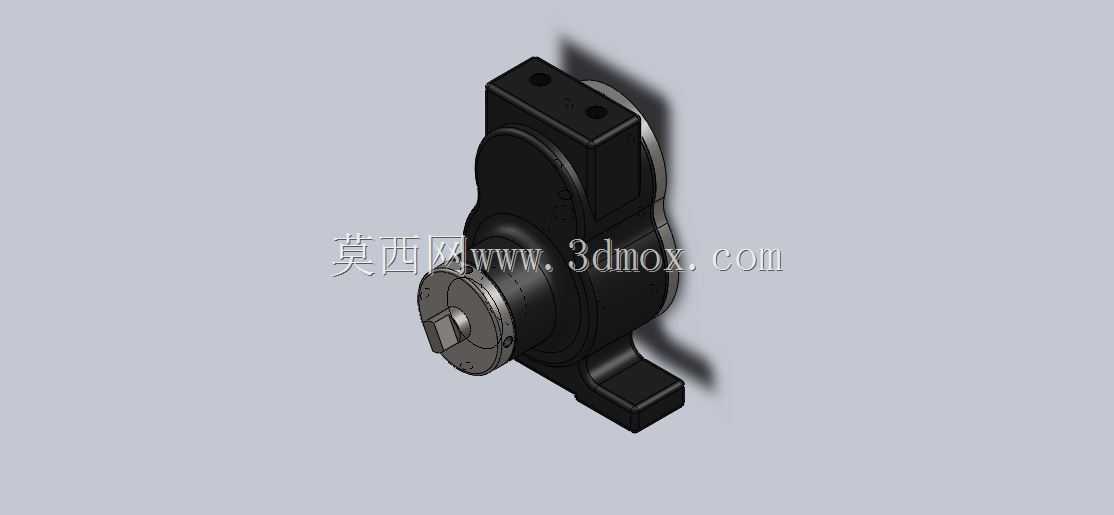

　　从实际功能实现来看，该油泵核心作用是建立稳定的油路压力，将储油腔内部的液压油、润滑油或是燃油以恒定压力输送到目标摩擦副、作动元件或是燃烧回路中，泵体内部的容积变化结构在输入轴带动下完成吸油、压油的循环过程，输出端的轴伸结构采用标准密封轴径设计，可直接配套联轴器与驱动电机连接，也能通过带轮结构接入设备原有动力输出端，适配不同设备的动力取给方式。泵体侧面的两个支脚为一体化铸造成型，支脚面上预留了两个贯通安装孔，安装时可直接通过螺栓固定在设备的安装立板或是预制支架上，不需要额外设计转接法兰，能有效减少装配累计误差，同时这种侧装固定的方式让泵体主体悬出安装面，进油端与出油端的管路连接操作空间充足，后期维护时拆卸管路不需要挪动泵体固定结构。

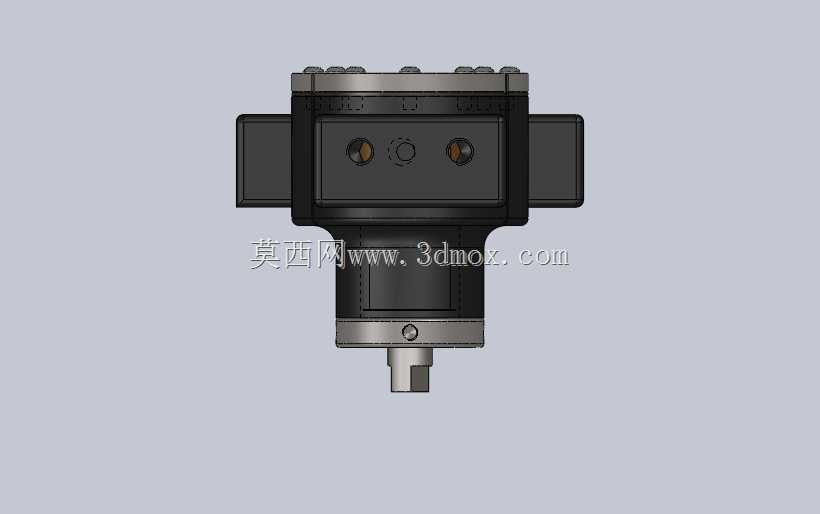

　　设计过程中首先考虑的是安装边界的适配性，整体结构采用立式布局，轴向总长度控制在适配小型设备安装舱室的范围内，泵体上部的阀组集成块直接与泵壳铸为一体，省去了外接溢流阀的安装空间，集成块上的两个工艺孔既可以作为压力检测接口，也能作为溢流回油通道，根据不同应用场景的压力需求直接加装对应规格的溢流阀芯即可，不需要重新设计泵体外壳。泵壳的轮廓采用圆弧过渡结构，一方面是铸造工艺的拔模需求，另一方面圆弧外壁能更好地承受内部油压带来的周向应力，相比棱角分明的壳体结构，相同壁厚下圆弧结构的承压能力提升近两成，同时也能减少泵体运行过程中的应力集中点，延长壳体的疲劳寿命。

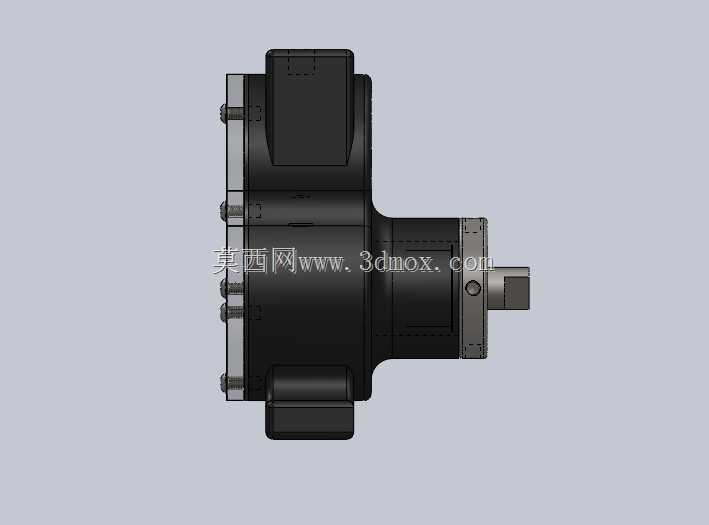

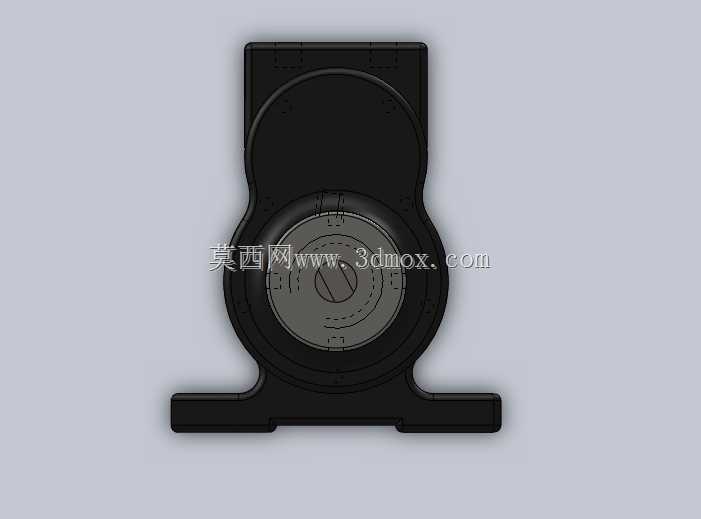

　　进油端设置在泵体轴向的前端，采用法兰式连接结构，密封面为精加工平面，配套O型圈即可实现端面密封，避免了螺纹连接在长期振动工况下出现的密封失效问题，进油通道的通径经过流速校核，保证油液在通道内的流速控制在合理区间，减少吸油阻力带来的气蚀风险。出油通道集成在泵体上部的集成块侧面，接口位置与安装支脚的相对尺寸经过匹配，安装后出油口朝向水平方向，正好对接设备内部的横向油路，不需要额外增加弯头转接，降低油路的局部阻力损失。

　　泵体的输入轴端设置了双重密封结构，外侧为防尘密封圈，阻挡外界的粉尘、切削液等杂质进入泵体内部，内侧为耐压油封，承受泵体内部的油压，防止油液顺着轴伸泄漏，两道密封之间预留了泄油腔，即便内侧油封出现微量渗漏，渗油也会通过泄油腔引出，不会积攒在密封位置加速密封件老化。固定支脚的安装孔中心距按照通用小型液压元件的安装尺寸规范设计，可直接替换同规格的老式齿轮泵、叶片泵，不需要改动原有设备的安装孔位，适配设备改造升级的替换需求。

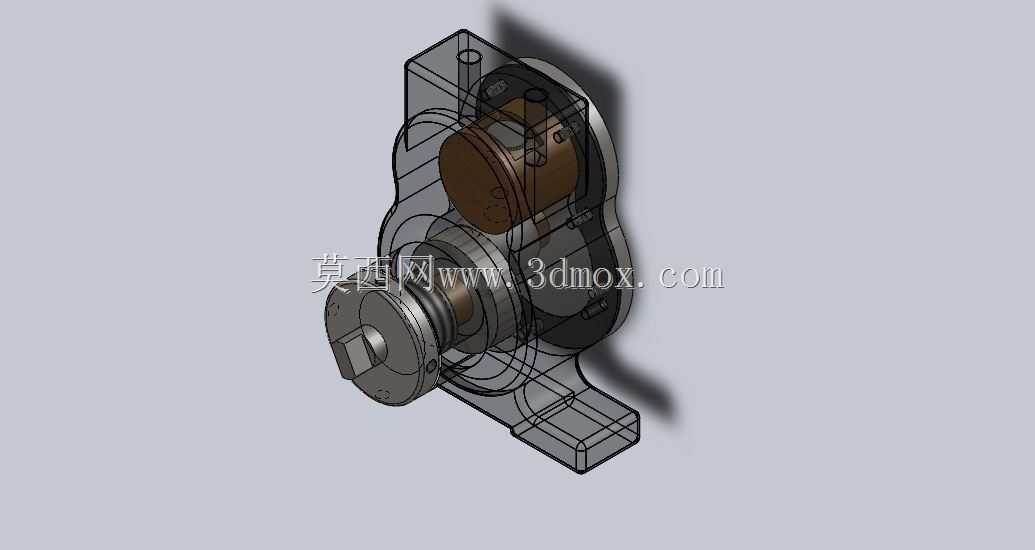

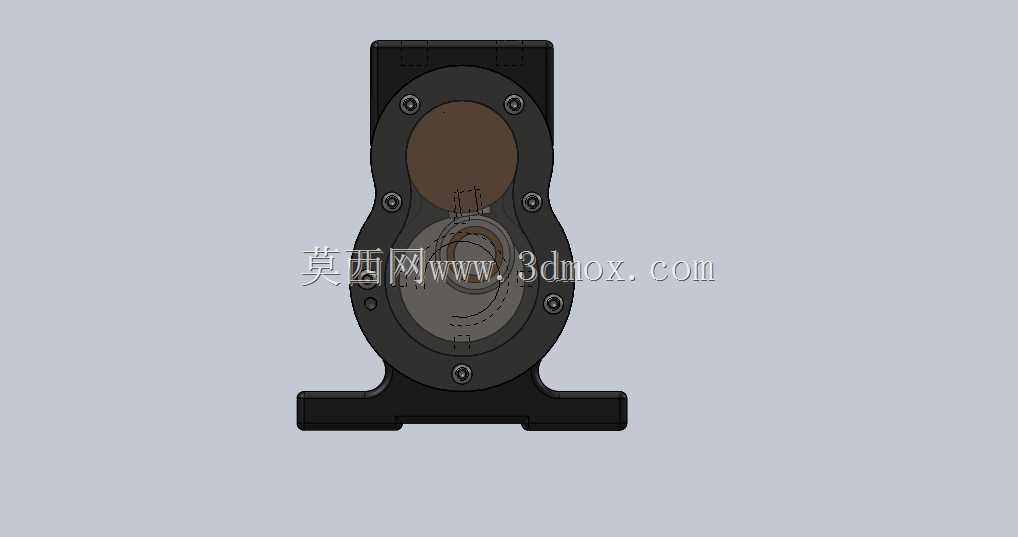

　　在实际选型匹配时，需要注意该泵的旋转方向与进出油口的对应关系，反向旋转会导致吸压油腔互换，无法正常建立油压，同时安装时要保证泵轴与驱动轴的同轴度误差控制在允许范围内，避免偏心带来的轴封磨损、轴承载荷过大问题。泵体的外壳采用铸铁材质，具备良好的减振性能，运行过程中齿轮啮合带来的振动会被铸铁壳体大量吸收，降低设备整体的噪声水平，内部的运动部件经过尺寸链校核，各配合面的间隙控制在合理范围，既保证容积效率，又避免热胀冷缩带来的运动卡滞问题，适配常规工业环境下-10℃到80℃的油液工作温度范围，不需要额外增加冷却或是伴热结构就能稳定运行。
